تهیه متره مصالح با ابزار Material Takeoff در نرم‌افزار Revit

ابزار Material Takeoff در نرم‌افزار Revit یکی از مهم‌ترین ابزارهای مدیریت متریال مورد استفاده در پروژه‌های ساختمانی است. با این ابزار، شما می‌توانید به صورت دقیق و خودکار لیستی از تمامی متریال به کار رفته در مدل‌های سه‌بعدی را استخراج کنید و گزارش‌های دقیقی از مصرف آن‌ها تهیه کنید. این ابزار برای برآورد مصالح، مدیریت بودجه و کنترل کیفیت استفاده می‌شود و به کاربران امکان می‌دهد تا منابع پروژه را بهینه‌سازی کرده و نظارت دقیق‌تری بر پروژه‌های ساختمانی خود داشته باشند. در این مقاله به بررسی ابزار Material Takeoff در رویت پرداخته‌ایم.

مراحل استفاده از ابزار Material Takeoff

دسترسی به ابزار:

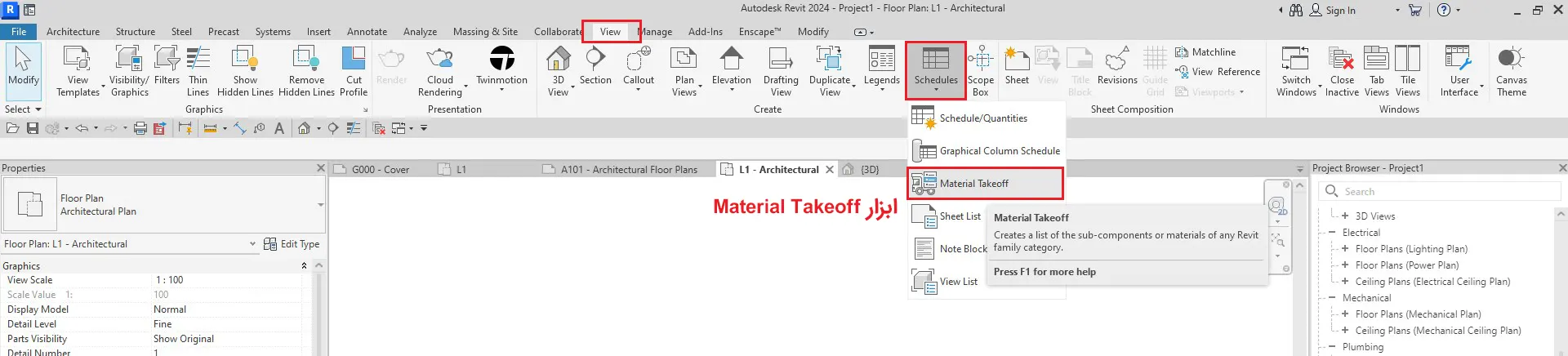

به تب View در بالای محیط کاربری Revit بروید. از بخش Create، روی گزینه Schedules کلیک کنید. سپس در منوی کشویی، گزینه Material Takeoff را انتخاب کنید.

انتخاب نوع المان (Category Selection):

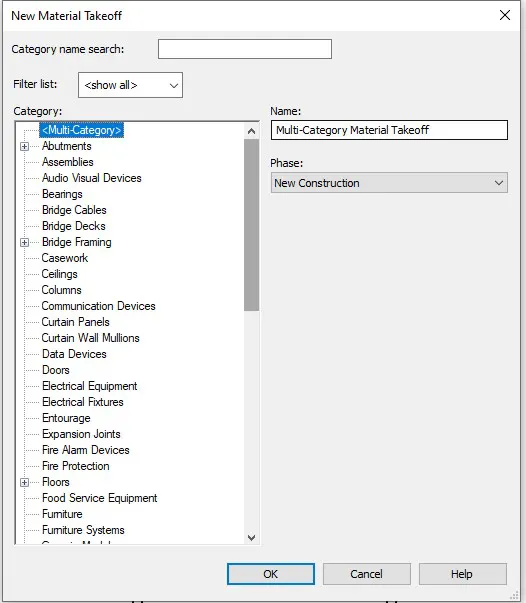

پس از کلیک بر روی Material Takeoff، پنجره‌ای باز می‌شود که از شما می‌خواهد نوع المان‌هایی را که می‌خواهید مصالح آن‌ها را محاسبه کنید، مشخص کنید. این المان‌ها می‌توانند شامل دیوارها (Walls)، کف‌ها (Floors)، سقف‌ها (Roofs) و دیگر بخش‌های سازه‌ای باشند. پس از انتخاب دسته‌بندی مورد نظر، روی دکمه OK کلیک کنید.

اضافه کردن فیلدهای مرتبط (Add Fields):

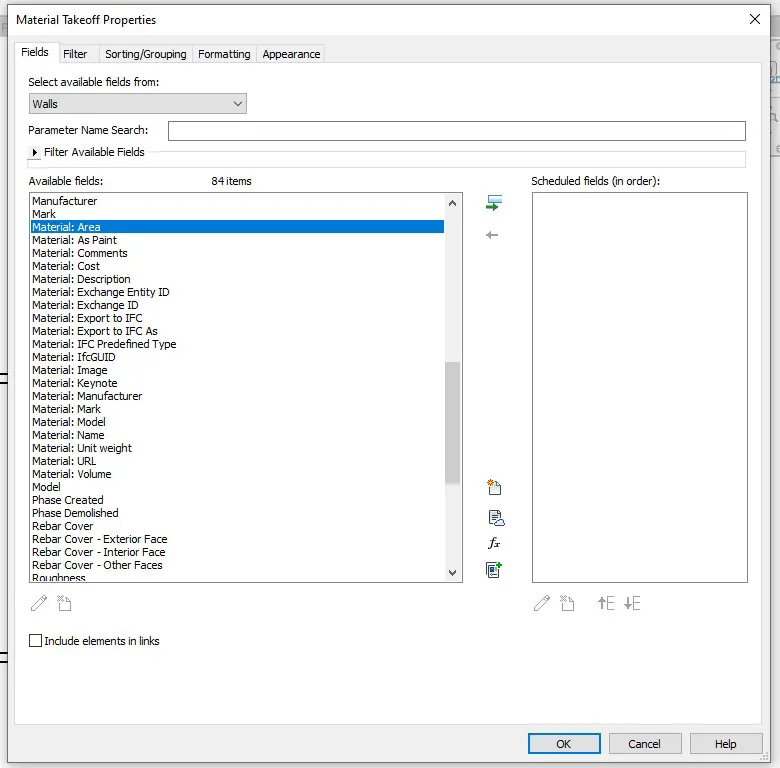

در پنجره Material Takeoff Properties، شما می‌توانید فیلدهای مختلفی را برای جدول گزارش خود انتخاب کنید. این فیلدها می‌توانند شامل:

• Material Name (نام ماده): نام مصالح استفاده شده‌.
• Material Volume (حجم مصالح): حجم مصالح.
• Material Area (مساحت مصالح): مساحت پوشش مصالح (برای دیوارها، سقف‌ها و غیره).
• Material Cost (هزینه مصالح): هزینه مرتبط با هر واحد از مصالح.
• Material Thickness (ضخامت مصالح): ضخامت مواد در بخش‌های مختلف.
• با اضافه کردن این فیلدها، داده‌های مربوط به مصالح به صورت دقیق‌تری در جدول نهایی نمایش داده‌می‌شود.

فیلتر و گروه‌بندی اطلاعات (Filter & Grouping):

ابزار Material Takeoff به شما این امکان را می‌دهد که اطلاعات نمایش داده‌شده‌را فیلتر کنید. برای مثال، اگر فقط به دنبال اطلاعات مربوط به یک نوع ماده خاص هستید، می‌توانید این ماده را فیلتر کنید.

همچنین می‌توانید اطلاعات را بر اساس نام مصالح، هزینه یا حجم گروه‌بندی کنید. این گروه‌بندی‌ها به شما کمک می‌کند تا اطلاعات به‌صورت سازمان‌دهی شده‌و مرتب نمایش داده‌شوند.

تنظیمات ظاهری جدول (Formatting):

شما می‌توانید جدول نهایی را بر اساس نیاز پروژه تنظیم کنید. این شامل مواردی مانند رنگ‌بندی جداول، اندازه فونت، و نحوه چیدمان اطلاعات است. در پنجره Appearance، می‌توانید سبک‌های بصری جدول خود را مشخص کنید، تا خوانایی آن افزایش یابد.

نمایش و خروجی گرفتن از جدول (View & Export):

پس از تنظیم جدول Material Takeoff، اطلاعات مصالح به صورت خودکار تولید شده‌و در قالب یک جدول قابل مشاهده‌خواهد بود.

این جدول می‌تواند به عنوان یک گزارش برای برآورد هزینه‌ها و مدیریت مصالح مورد استفاده قرار گیرد.

شما می‌توانید این اطلاعات را به فرمت‌های مختلفی مانند Excel یا PDF خروجی بگیرید، که برای ارائه به ذینفعان یا اعضای تیم پروژه بسیار مفید است.

تنظیمات Properties در Material Takeoff

تنظیمات موجود در پنل Properties به شما اجازه می‌دهند تا ظاهر و محتوای گزارشات را به صورت دلخواه پیکربندی کنید. برخی از تنظیمات اصلی شامل موارد زیر است:

• Fields (فیلدها): امکان انتخاب و تنظیم فیلدهای اطلاعاتی مورد نیاز برای گزارش.
• Filter (فیلتر): انتخاب و فیلتر کردن مصالح بر اساس دسته‌بندی‌ها و ویژگی‌های خاص.
• Sorting/Grouping (مرتب‌سازی/گروه‌بندی): امکان مرتب‌سازی و گروه‌بندی اطلاعات برای نمایش سازمان‌دهی شده‌تر.
• Formatting (فرمت‌بندی): تنظیمات مربوط به فرمت و ظاهر جدول.
• Appearance (ظاهر): امکان تنظیم سبک‌های بصری جدول.

تنظیمات دقیق این بخش در مقاله تنظیمات پیشرفته Schedule Properties در نرم‌افزار Revit ارائه شده‌است.

کاربردهای اصلی Material Takeoff

• برآورد دقیق مصالح: با استفاده از این ابزار، شما می‌توانید به‌سرعت میزان دقیق مصالح مصرفی را محاسبه کرده و برای هر مرحله از پروژه برنامه‌ریزی کنید.

• مدیریت هزینه‌ها: ابزار Material Takeoff به شما کمک می‌کند تا هزینه‌های مرتبط با مصالح مصرفی را مدیریت کرده و بودجه پروژه را بهینه‌سازی کنید.

• کنترل کیفیت و مدیریت منابع: این ابزار به شما امکان می‌دهد تا به راحتی انواع مصالح مورد استفاده را بررسی کرده و از استفاده صحیح آن‌ها اطمینان حاصل کنید.

ابزار Material Takeoff در رویت یکی از کاربردی‌ترین ابزارها برای مدیریت مصالح در پروژه‌های ساختمانی است. این ابزار نه تنها به صرفه‌جویی در زمان و منابع کمک می‌کند، بلکه اطلاعات دقیقی از مواد مصرفی را برای تصمیم‌گیری‌های استراتژیک فراهم می‌آورد.
