تداخل‌یابی و تطابق BIM

با تداخل‌یابی، دوباره کاری‌ها کاهش می‌یابد

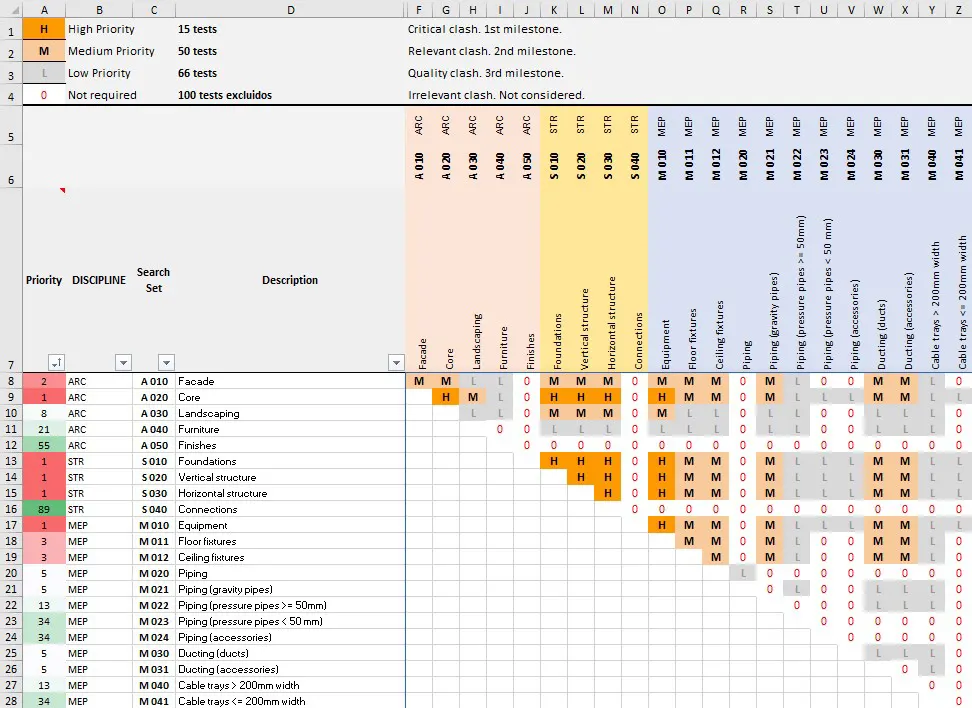

تطابق مدل‌ها در BIM و ماتریس تداخل‌یابی

تداخل‌یابی و تطابق BIM با استفاده از تشکیل ماتریس تداخلات انجام خواهد می‌شود. در این ماتریس، تداخل احتمالی هر یک از المان‌ها با سایر بخش‌ها مشخص می‌گردد.
پس از استخراج نتایج با جلسات کارشناسی با طراحان هر بخش تداخلات مورد بررسی و تصمیم‌گیری قرار می‌گیرد و در نهایت مدل اصلاح شده و نقشه‌ها به روز رسانی می‌شوند.‌
تداخل‌یابی و تطابق bim

در مرحله تداخل‌یابی و تطابق چه می‌کنیم ؟

تداخل‌یابی

با استفاده از نرم‌افزارها تمامی تداخلات محتمل بین رشته‌های مختلف در پروژه شناسایی می‌شوند.

تداخل‌یابی زمانی

شاید در برخی از موضوعات تداخلی مشاهده نشود اما بر مبنای برنامه زمان‌بندی این موضوعات در یک مقطع زمانی مشخص با یکدیگر تداخل داشته باشند.

گزارش تداخل‌یابی

گزارشی از تمامی تداخلات تهیه می‌گردد و در اختیار ذینفعان پروژه قرار می‌گیرد.

پیشنهاد برای کاهش یا برطرف کردن تداخلات

پس از بررسی تداخلات پیشنهاداتی به منظور برطرف کردن یا کاهش آنها طی گزارشی ارائه می‌گردد.

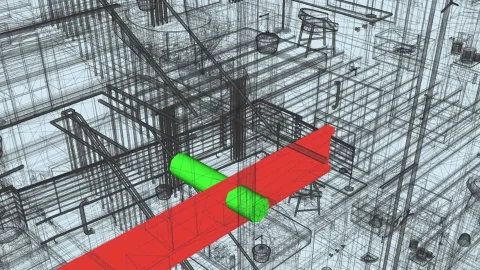

نمونه تداخل‌ها

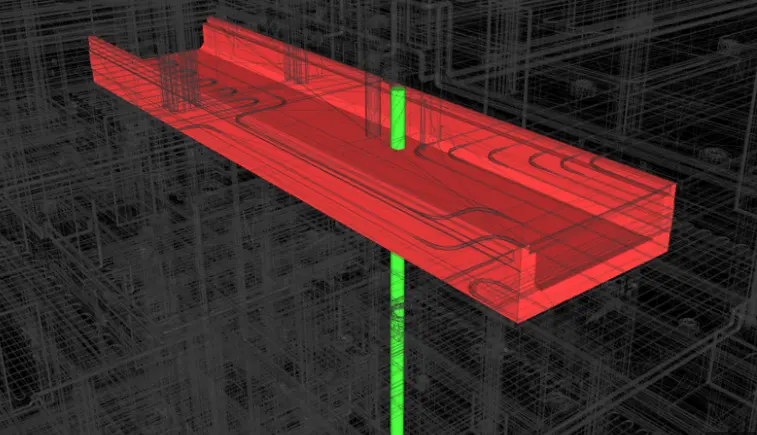

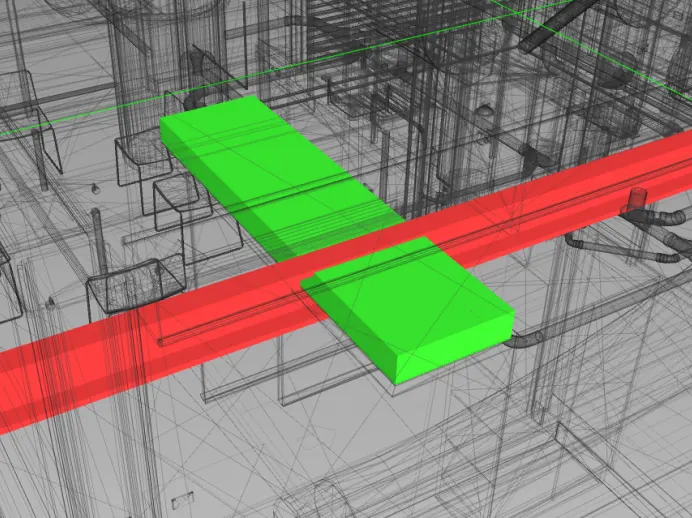

Clash 3

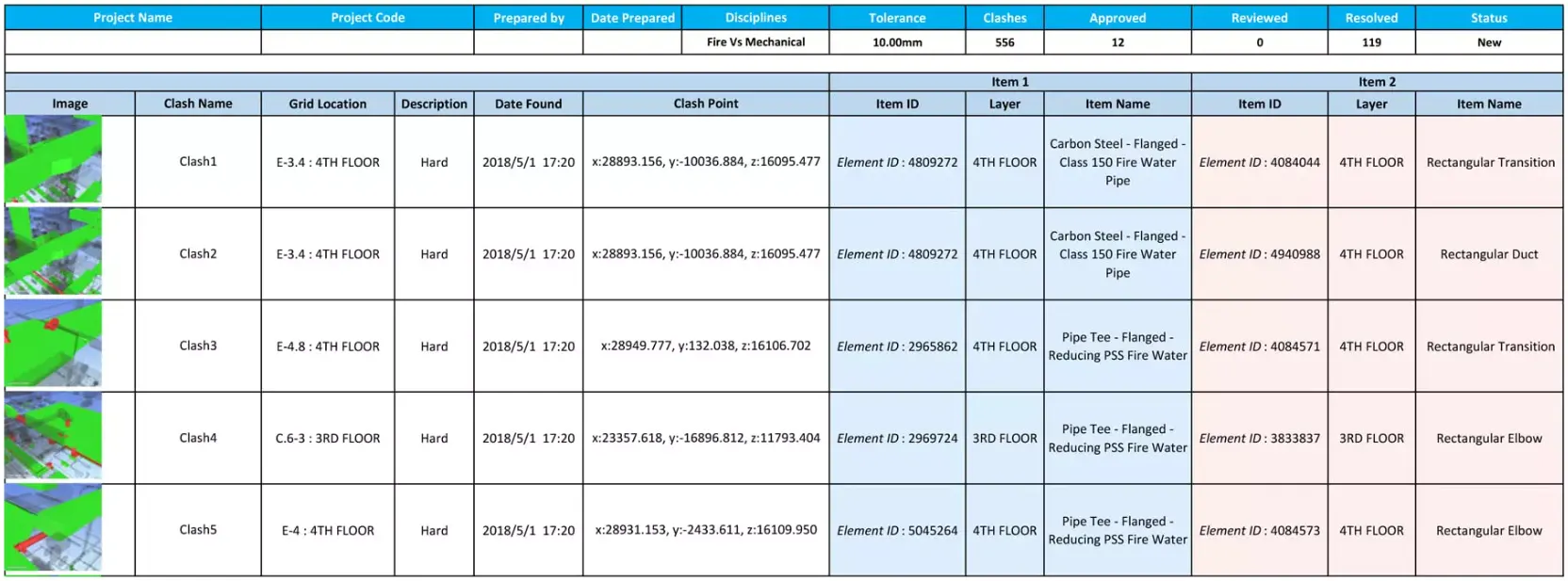

نمونه گزارش تداخل‌یابی

گزارش تداخل‌یابی

روند تداخل‌یابی و تطابق BIM

تداخل‌یابی با تطبیق مدلهای موجود در رشته‌های معماری، سازه، تاسیسات مکانیکی و برقی آغاز می‌گردد. سپس یک ماتریس به منظور بررسی تداخل هر یک از موضوعات با سایر بخش‌ها تهیه می‌شود.
تداخل‌یابی مطابق ماتریس تداخلات انجام شده و نوع هر تداخل مشخص می‌گردد. گزارش تداخلات به منظور ارائه به طراحان هر بخش و ذینفعان پروژه آماده می‌گردد.
  • ساخت مدل‌های سه بعدی

    مدلهای سه بعدی معماری، سازه و تاسیسات بر پایه نقشه‌های طراحی ساخته می‌شوند.
  • تداخل‌یابی

    تداخل‌یابی با تطبیق مدل‌های موجود در رشته‌های معماری، سازه‌ تاسیسات مکانیکی و برقی آغاز می‌گردد.
  • تهیه گزارش تداخل‌ها

    گزارش تداخلات به منظور ارائه به طراحان هر بخش و ذینفعان پروژه آماده می‌گردد.
  • راه حل تداخل‌ها

    پس از ارائه تداخل‌ها به تیم‌های طراحی راه‌حل‌های برطرف کردن آنها حاصل می‌شود.
  • به روز رسانی مدل‌ها

    پس از اعمال راه حل‌ها در مدل‌های سه بعدی آنها به روز رسانی می‌شوند.
