آموزش اصلاح وزن لرزه ای بام برای بار معادل تیغه بندی و بار دیوارهای پیرامونی در ETABS + راهنمای تصویری

در این مقاله به آموزش اصلاح وزن لرزه‌ای بام برای بار معادل تیغه‌بندی و بار دیوارهای پیرامونی در ETABS به همراه راهنمای تصویری پرداخته شده است. بر اساس تعریف وزن موثر لرزه‌ای و مشارکت دیوارهای پیرامونی و تیغه های داخلی بر اساس استاندارد 2800 مراحل اصلاح وزن لرزه‌ای بام به شرح زیر می‌باشد.

گام اول: تعریف الگوی بار با نام دلخواه (مثلاً Wall و یا Mass)

از نوار ابزار فوقانی به منوی Define رفته‌ و بر روی Load Patterns کلیک نمایید تا پنجره مربوط باز شود.

گام دوم: تعیین الگوی بار مربوطه از نوع Other:

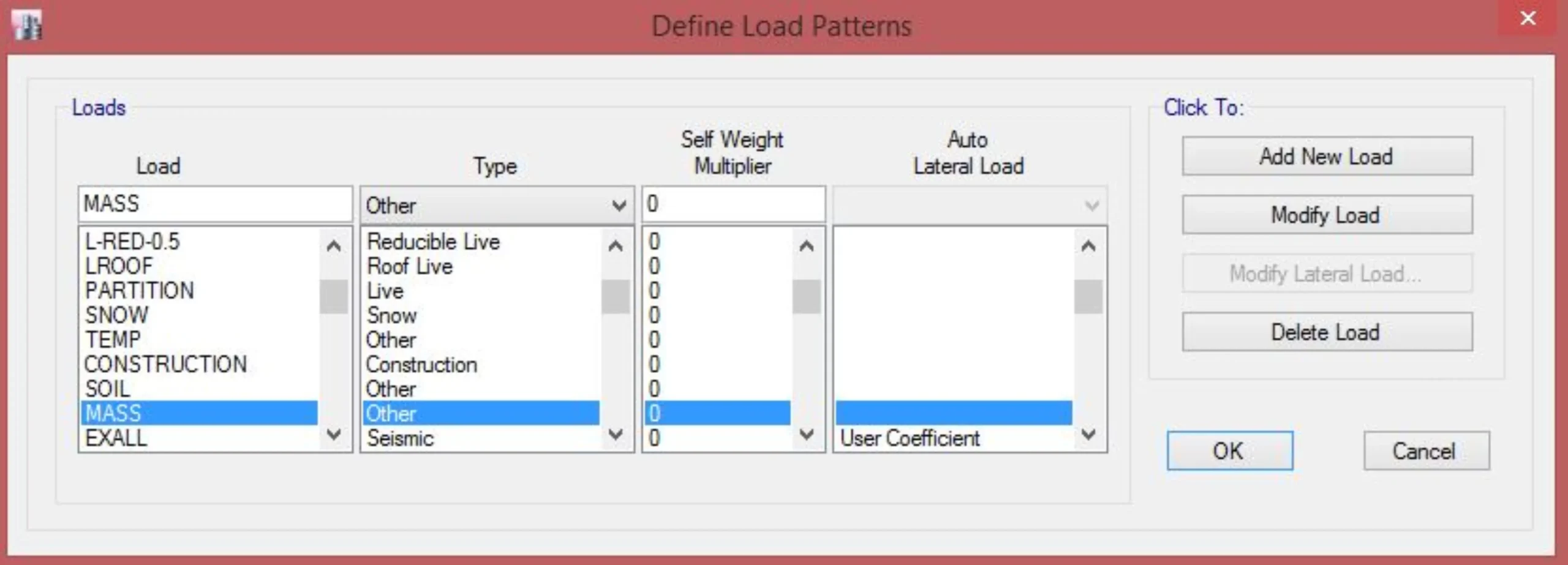

در پنجره باز شده‌ در قسمت Load، نام دلخواه را وارد کنید.در شکل زیر از نام MASS به جای WALL استفاده‌شده‌است.

قسمت Type، از پنجره کشویی Other را انتخاب نمایید.

در بخش Self Weight Multiplier عدد 0 را وارد کنید

بر روی Add New Load کلیک نمایید تا الگوی بار مربوطه به لیست اضافه شود.

بر روی OK کلیک نمایید تا پنجره بسته‌ شود.

علت استفاده از نوع Other برای این الگوی بار صرفا اصلاح وزن لرزه‌ای است زیرا این بار در واقعیت به لحاظ ثقلی در طبقه بام وارد نمی‌شود و نباید در ترکیبات بارگذاری اعمال گردد. با تعریف نوع بار بصورت Other، در صورتیکه طراح بخواهد ترکیبات بار طراحی را توسط نرم افزار بسازد، بارهای نوع Other در ترکیبات بار لحاظ نمی‌گردند.

گام سوم: اضافه نمودن بار مربوطه در محاسبات جرم لرزه ای:

در نوار ابزار فوقانی به منوی Define رفته‌ و بر روی گزینه Mass Source کلیک نمایید.

در پنجره‌ مربوطه‌ یک منبع جرم به صورت پیش فرض با نام MsSrc1 تعریف شده‌ است. نشانگر موس را بر روی آن قرار داده‌ و کلیک نمایید تا به رنگ آبی در آید. (در صورتیکه فقط یک منبع جرم در این قسمت تعریف شده‌ باشد رنگ آن بصورت خودکار آبی می‌باشد).

در قسمت Default Mass Source نام منبع جرم پیش فرض برای محاسبه را انتخاب نمایید که در اینجا همان پیش فرض MsSrc1 می‎‌باشد.

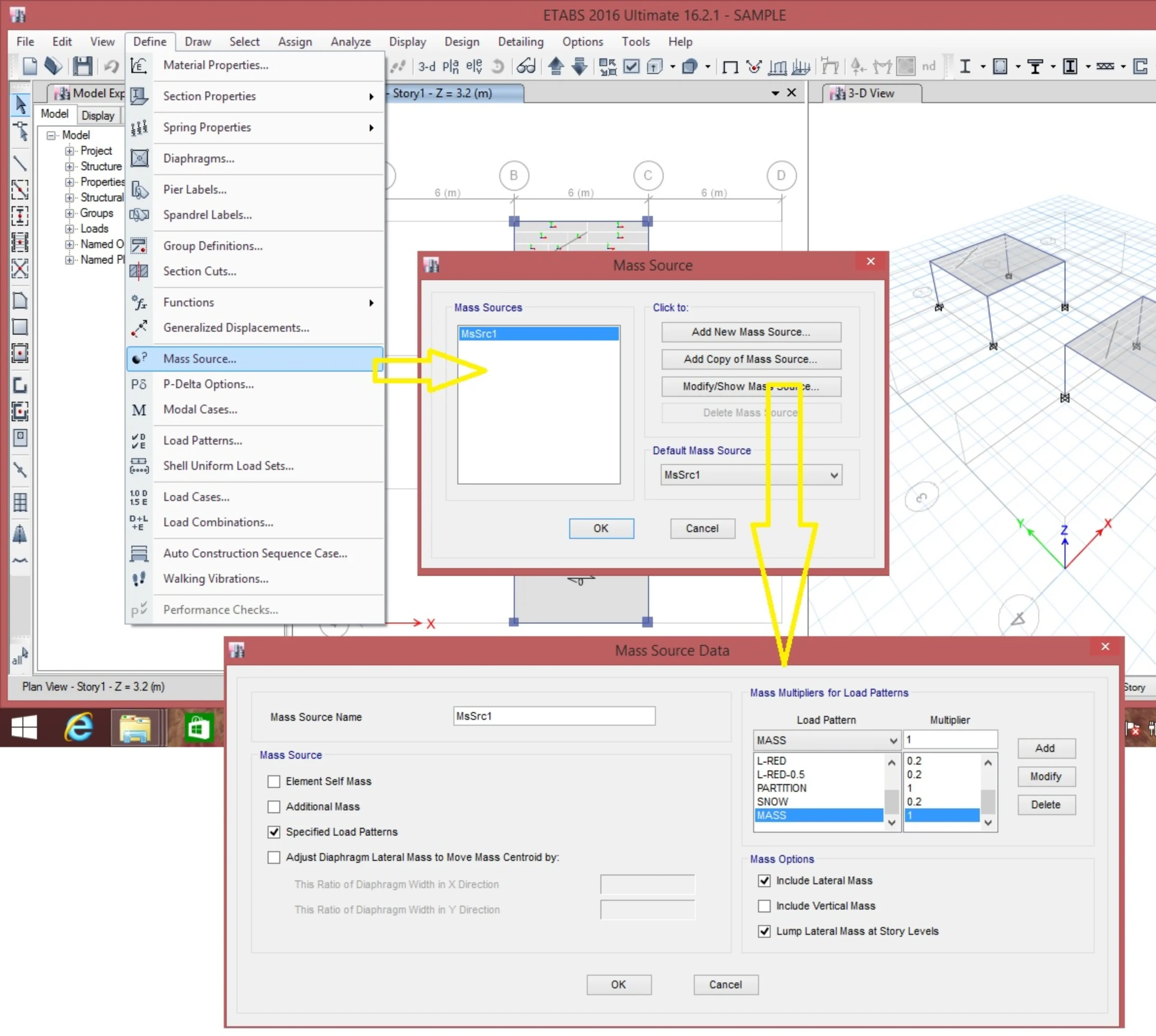

بر روی Modify/Show Mass Source کلیک نمایید تا پنجره Mass Source Data باز شود.

در سمت چپ در قسمت Mass Source، گزینه Specified Load Patterns را تیک بزنید.

در سمت راست و بالای صفحه در قسمت Load Pattern، گزینه Mass را انتخاب نموده و در بخش Multiplier عدد 1 را وارد نمایید. عدد 1 به معنای مشارکت 100% بار Mass در وزن لرزه‌ای می‌باشد.

دقت کنید تا در بخش Mass Option، گزینه‌های Include Lateral Mass و Lump Lateral Mass at Story Level تیک خورده‌ باشند.

گام چهارم: اختصاص بار Mass به تیرهای پیرامونی بام:

در این مرحله تیرهای بام که دیوارهای پیرامونی در زیر آنها قرار گرفته‌اند انتخاب شده‌ و سپس از مسیر Assign/Frame Loads/Distributed نصف بار دیوارهای پیرامونی زیرین بصورت بار گسترده‌ خطی از نوع Mass به آنها اختصاص داده‌می‌شود.

مقدار 3.08 در شکل زیر با فرض وزن سطح دیوار برابر با 2.2 کیلونیوتن بر متر مربع ضربدر نصف ارتفاع طبقه ما قبل بام (1.4 متر) بدست آمده‌است.

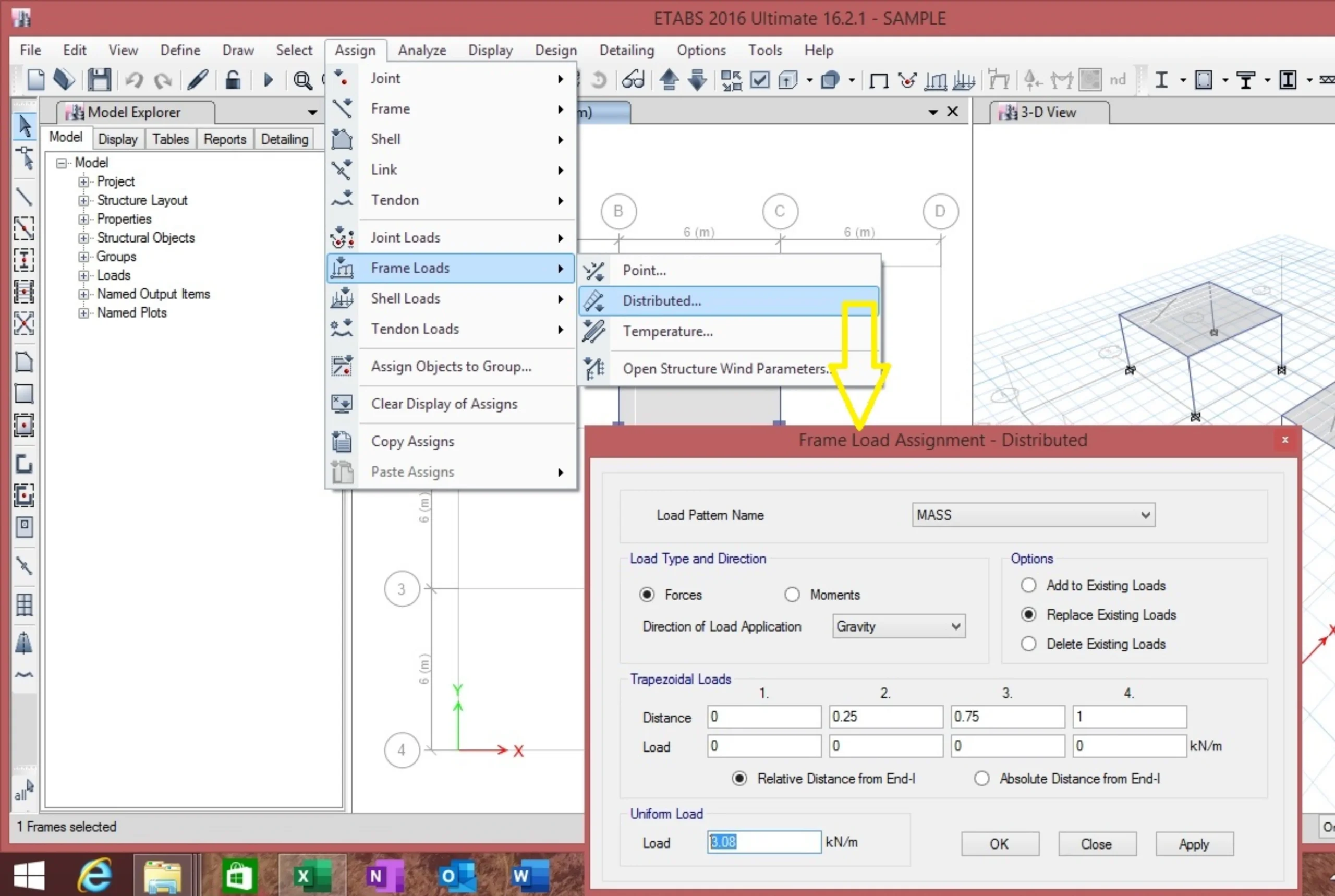

(به تنظیمات پنجره Frame Load Assignment-Distributed در شکل زیر دقت نمایید)

گام پنجم: اختصاص بار Mass به کف طبقه بام:

در این مرحله می‌بایست کف طبقه بام انتخاب شده‌ و از مسیر Assign/Shell Loads/Uniform، نصف بار معادل تیغه‌بندی طبقه ما قبل بام به طبقه بام اختصاص یابد. بطور مثال در صورتیکه‌ بار معادل تیغه‌بندی در طبقه‌ ما قبل بام 1 کیلونیوتن بر مترمربع در نظر گرفته‌شده‌است میزان بار اختصاص یافته‌ به کف طبقه بام باید برابر با 0.5 کیلونیوتن بر متر مربع و از نوع Mass درنظر گرفته‌شود.

(به تنظیمات پنجره Shell Load Assignment-Uniform در شکل زیر دقت نمایید)
