انواع قالب‌بندی و هزینه آن در پروژه‌های ساختمانی

قالب‌بندی در ساختمان به مجموعه‌ای از روش‌ها و تکنیک‌ها اشاره دارد که برای ایجاد قالب‌های موقتی یا دائمی استفاده می‌شود تا بتن یا مصالح دیگر به شکل مورد نظر درآید. قالب‌بندی بخشی حیاتی از فرآیند ساخت و ساز است که به ایجاد و نگهداری شکل‌های مختلف سازه کمک می‌کنید. و یکی از قسمت‌های مهم در هزینه ساخت به شمار می‌آید. در این مقاله به بررسی انواع قالب‌بندی و هزینه آن در پروژه‌های ساختمانی و تاثیر مدلسازی اطلاعات ساختمان (BIM) در قالب‌بندی می‌پردازیم.

انواع قالب‌بندی در پروژه‌های ساختمانی

در زیر، انواع مختلف قالب‌بندی که در ساختمان‌سازی استفاده می‌شود، به تفصیل توضیح داده شده است:

1. قالب‌بندی فلزی (Metal Formwork)

2. قالب‌بندی چوبی (Timber Formwork)

3. قالب‌بندی پلاستیکی (Plastic Formwork)

4. قالب‌بندی خودتراز (Self-Supporting Formwork)

5. قالب‌بندی مدولار (Modular Formwork)

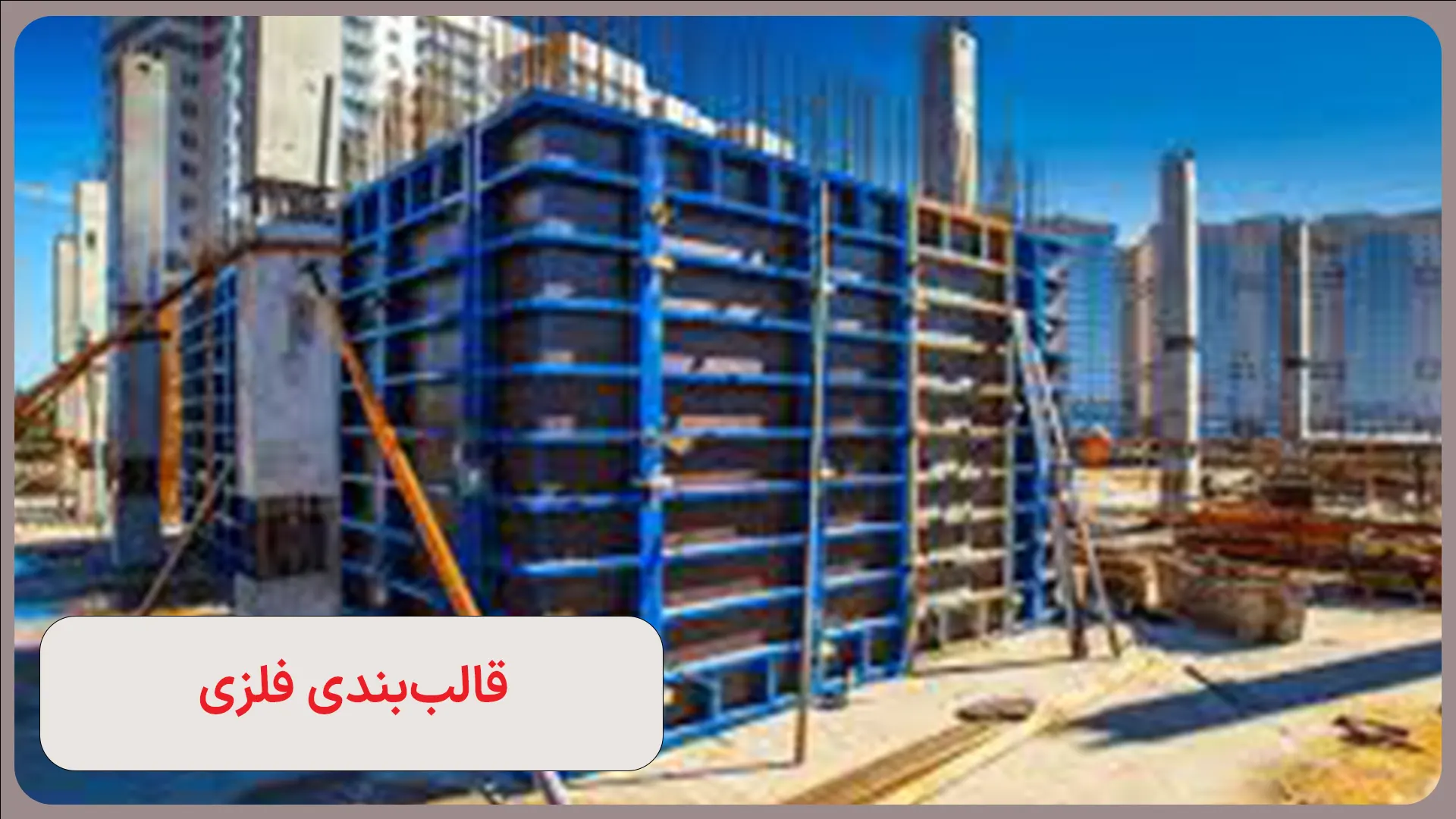

قالب‌بندی فلزی (Metal Formwork) یکی از انواع قالب‌بندی پروژه‌ها

این قالب‌بندی یکی از تکنیک‌های مهم در ساخت و ساز است که از فلزات مانند فولاد یا آلومینیوم برای ایجاد آنها استفاده می‌کند. این نوع قالب‌بندی به دلیل دوام و مقاومت بالا، به ویژه در پروژه‌های بزرگ و پیچیده، بسیار مورد استفاده قرار می‌گیرد. در ادامه، ویژگی‌ها، انواع، و کاربردهای قالب‌بندی فلزی به تفصیل شرح داده شده است.

ویژگی‌های قالب‌بندی فلزی

دوام و مقاومت بالا:قالب‌های فلزی به دلیل استفاده از مواد مقاوم مانند فولاد یا آلومینیوم، دارای دوام و استحکام بالایی هستند و می‌توانند فشار بالای بتن را تحمل کنند.

قابل استفاده مجدد: قالب‌های فلزی معمولاً برای استفاده‌های متعدد طراحی شده‌اند. این ویژگی باعث کاهش هزینه‌ها در پروژه‌های بزرگ و افزایش کارایی می‌شود.

دقت بالا: قالب‌های فلزی به دلیل طراحی دقیق و کیفیت ساخت بالا، دقت بیشتری در شکل‌دهی بتن و حفظ ابعاد سازه‌ها فراهم می‌آورند.

سرعت نصب و برداشت: به دلیل طراحی‌های پیشرفته و سیستم‌های مدولار، قالب‌های فلزی معمولاً سریع‌تر از قالب‌های چوبی نصب و برداشت می‌شوند.

انواع قالب‌بندی فلزی

قالب‌بندی پنل‌های فلزی (Metal Panel Formwork): این نوع قالب‌بندی شامل پنل‌های بزرگ فلزی است که به طور استاندارد برای قالب‌بندی دیوارها و دال‌ها استفاده می‌شود. پنل‌ها معمولاً به صورت پیش‌ساخته و مدولار هستند.

قالب‌بندی جعبه‌ای فلزی (Box Formwork): قالب‌های جعبه‌ای فلزی برای قالب‌بندی اجزای سازه‌ای مانند تیرها و ستون‌ها استفاده می‌شوند. این قالب‌ها به شکل جعبه‌های چهارگوش طراحی می‌شوند.

قالب‌بندی کروم (Climbing Formwork): قالب‌بندی کروم برای ساخت اجزای بلند و عمودی مانند برج‌ها و دیوارهای مرتفع استفاده می‌شود. این نوع قالب‌بندی به صورت خودحمل و قابل بالا رفتن طراحی شده است.

قالب‌بندی مدولار فلزی (Modular Formwork): این نوع قالب‌بندی شامل واحدهای استاندارد و قابل تنظیم است که می‌توانند به سرعت برای قالب‌بندی اشکال مختلف تنظیم و نصب شوند.

قالب‌بندی متحرک (Moving Formwork): قالب‌بندی متحرک برای ساخت اجزای سازه‌ای که نیاز به حرکت و جابه‌جایی در طول فرآیند ساخت دارند، مانند پل‌ها و سازه‌های کششی، استفاده می‌شود.

کاربردهای قالب‌بندی فلزی

بتن‌ریزی دیوارها: قالب‌بندی فلزی برای ساخت دیوارهای بتنی، به ویژه در پروژه‌های بزرگ و با ابعاد دقیق، استفاده می‌شود. پنل‌های فلزی معمولاً برای قالب‌بندی دیوارها به کار می‌روند.

بتن‌ریزی دال‌ها: برای ایجاد دال‌های بتنی، قالب‌های فلزی به صورت افقی بر روی تیرک‌ها و دیگر اجزای سازه‌ای نصب می‌شود. این نوع قالب‌بندی به دلیل مقاومت و دقت بالا در ساخت دال‌ها کاربرد دارد.

بتن‌ریزی تیرها و ستون‌ها: قالب‌بندی فلزی برای ساخت تیرها و ستون‌های بتنی، با استفاده از قالب‌های جعبه‌ای و مدولار، انجام می‌شود.

ساخت اشکال پیچیده و طراحی‌های خاص: قالب‌بندی فلزی می‌تواند برای ایجاد اشکال پیچیده و طراحی‌های خاص که نیاز به دقت بالا و مقاومت زیاد دارند، استفاده شود.

مزایا و معایب قالب‌بندی فلزی

مزایا:

• دوام و استحکام بالا: قالب‌های فلزی توانایی تحمل فشارهای بالا و شرایط سخت را دارند.
• قابل استفاده مجدد: قالب‌های فلزی معمولاً برای استفاده‌های متعدد طراحی شده‌اند، که باعث کاهش هزینه‌ها می‌شود.
• دقت و کیفیت بالا: قالب‌های فلزی به دلیل دقت در ساخت و طراحی، کیفیت بالاتری در شکل‌دهی بتن ارائه می‌دهند.
• سرعت نصب و برداشت: طراحی‌های پیشرفته و سیستم‌های مدولار باعث کاهش زمان نصب و برداشت قالب‌ها می‌شود.

معایب

• هزینه بالا: هزینه اولیه قالب‌های فلزی نسبت به قالب‌های چوبی و پلاستیکی بالاتر است.
• نیاز به نگهداری: برای حفظ کیفیت و دوام قالب‌های فلزی، نیاز به نگهداری و تعمیرات دوره‌ای است.
• نیاز به تجهیزات تخصصی: نصب و برداشت قالب‌های فلزی ممکن است نیاز به تجهیزات و نیروی کار تخصصی داشته باشد.

قالب‌بندی فلزی به دلیل ویژگی‌های خاص خود، به ویژه در پروژه‌های بزرگ و پیچیده، بسیار مورد توجه قرار می‌گیرد و به دلیل دوام و دقت بالا، انتخاب مناسبی برای بسیاری از پروژه‌های ساخت و ساز است. این نوع قالب‌بندی به دلیل مزایای زیادی که دارد، در بسیاری از پروژه‌های بزرگ و صنعتی به کار می‌رود.

نکات اضافی درباره قالب‌بندی فلزی

1. طراحی و ساخت قالب‌ها: قالب‌های فلزی معمولاً به صورت پیش‌ساخته و مطابق با مشخصات پروژه طراحی و تولید می‌شوند. این طراحی دقیق به حفظ ابعاد و شکل‌های مورد نظر کمک می‌کند و دقت بالایی را تضمین می‌کند.

2. فرایند نصب و برداشت: نصب قالب‌های فلزی معمولاً با استفاده از تجهیزات مکانیکی و ابزارهای تخصصی انجام می‌شود. این فرآیند ممکن است شامل استفاده از جرثقیل‌ها، دستگاه‌های پیچ‌گوشتی و دیگر ابزارهای ساخت و ساز باشد. برداشت قالب‌ها نیز باید با دقت انجام شود تا آسیبی به بتن تازه‌ریخته شده وارد نشود.

3. نگهداری و مراقبت: قالب‌های فلزی باید به خوبی نگهداری شوند تا از آسیب دیدن و زنگ‌زدگی جلوگیری شود. مراقبت منظم، تمیز کردن قالب‌ها و تعمیرات لازم از جمله اقدامات ضروری برای افزایش عمر مفید قالب‌های فلزی است.

4. رعایت استانداردها و مقررات: در استفاده از قالب‌های فلزی، رعایت استانداردهای ساخت و ساز و مقررات ایمنی بسیار مهم است. این استانداردها به منظور تضمین کیفیت و ایمنی در ساخت و ساز و جلوگیری از بروز حوادث طراحی شده‌اند.

5. کاربرد در انواع پروژه‌ها: قالب‌بندی فلزی در پروژه‌های مختلف مانند ساختمان‌های بلند، پل‌ها، سدها، و پروژه‌های صنعتی مورد استفاده قرار می‌گیرد. این نوع قالب‌بندی به ویژه در پروژه‌هایی که نیاز به دقت بالا و استحکام زیاد دارند، کارایی دارد.

قالب‌بندی چوبی (Timber Formwork) یکی از انواع قالب‌بندی پروژه‌ها

قالب‌بندی چوبی (Timber Formwork) یکی از رایج‌ترین روش‌های قالب‌بندی در ساختمان‌سازی است که از مواد چوبی برای ساخت آنها استفاده می‌کند. این نوع قالب‌بندی معمولاً برای بتن‌ریزی دیوارها، دال‌ها، تیرها، و دیگر اجزای سازه‌ای به کار می‌رود. در ادامه، توضیحات بیشتری درباره ویژگی‌ها، انواع، و کاربردهای قالب‌بندی چوبی ارائه شده است.

ویژگی‌های قالب‌بندی چوبی

سادگی و انعطاف‌پذیری: قالب‌بندی چوبی به دلیل سادگی و قابلیت دسترسی به مواد، بسیار انعطاف‌پذیر است. می‌توان آن را به راحتی برای ایجاد اشکال مختلف و طراحی‌های پیچیده تنظیم کرد.

قیمت مناسب: هزینه مواد اولیه چوبی به طور کلی کمتر از مواد فلزی یا پلاستیکی است، که باعث کاهش هزینه‌های ساخت قالب می‌شود. این ویژگی قالب‌بندی چوبی را به گزینه‌ای مقرون به صرفه برای پروژه‌های کوچک و متوسط تبدیل می‌کند.

دسترس‌پذیری و آسانی نصب: چوب به راحتی در دسترس است و نصب و تنظیم آن به نسبت آسان‌تر از قالب‌های فلزی یا پلاستیکی است. این باعث کاهش زمان مورد نیاز برای ساخت و نصب قالب‌ها می‌شود.

انواع قالب‌بندی چوبی

قالب‌بندی تخته‌ای (Board Formwork): این نوع قالب‌بندی معمولاً برای دیوارها و دال‌های مسطح استفاده می‌شود. مناسب برای قالب های صاف ومستطیلی است و قابلیت سفارشی سازی با برش و تنظیم تخته ها را دارد.

قالب‌بندی جعبه‌ای (Box Formwork): استفاده از جعبه‌های چوبی برای قالب‌بندی اجزای سازه‌ای مانند تیرها و ستون‌ها. این قالب‌ها معمولاً به شکل جعبه‌های چهارگوش طراحی می‌شوند. این قالب ها مناسب برای قالب بندی اجزای داخلی و محصور هستند و امکان استفاده مجدد پس از برداشتن قالب را دارند.

قالب‌بندی لایه‌ای (Panel Formwork): استفاده از پانل‌های بزرگ چوبی که به صورت پیش‌ساخته و استاندارد برای قالب‌بندی دیوارها و دال‌ها استفاده می‌شود. زمان نصب و برداشت این قالبها بسیار کمتر است. امکان استفاده برای اشکال مختلف با تغییر اندازه پانل ها را دارد.

قالب‌بندی منحنی (Curved Formwork): طراحی قالب‌ها به صورت منحنی یا خمیده برای ایجاد اشکال خاص و پیچیده. این نوع قالب‌بندی نیاز به برش و تنظیم دقیق چوب دارد. این قالب ها نیاز به مهارت بالا وزمان بیشتری برای ساخت دارند.

کاربردهای قالب های چوبی

بتن‌ریزی دیوارها: قالب‌بندی چوبی برای ایجاد دیوارهای بتنی استفاده می‌شود. تخته‌های چوبی به صورت عمودی و افقی برای ساخت قالب دیوارها قرار می‌گیرند.

بتن‌ریزی دال‌ها: برای ایجاد دال‌های بتنی، قالب‌های چوبی به صورت افقی بر روی تیرک‌ها و دیگر اجزای سازه‌ای نصب می‌شود.

بتن‌ریزی تیرها و ستون‌ها: قالب‌بندی چوبی برای ساخت تیرها و ستون‌های بتنی، با استفاده از قالب‌های جعبه‌ای و پانل‌ها انجام می‌شود.

ساخت اشکال خاص و طراحی‌های معماری: در پروژه‌های خاص که نیاز به اشکال پیچیده یا منحنی دارند، قالب‌بندی چوبی می‌تواند به ایجاد این اشکال کمک کند.

مزایا و معایب قالب‌بندی چوبی

مزایا

• هزینه پایین: مواد چوبی به طور کلی ارزان‌تر از فلزات و پلاستیک‌ها هستند.
• انعطاف‌پذیری: می‌توان قالب‌ها را به راحتی برای اشکال و اندازه‌های مختلف تنظیم کرد.
• دسترس‌پذیری: چوب به راحتی در دسترس و قابل تهیه است.
• سفارشی‌سازی آسان: امکان برش و تغییر قالب‌ها به سادگی وجود دارد.

معایب

• دوام کمتر: قالب‌های چوبی معمولاً نسبت به قالب‌های فلزی و پلاستیکی دوام کمتری دارند و ممکن است نیاز به تعمیرات مکرر داشته باشند.
• نیاز به نگهداری: چوب ممکن است تحت تأثیر رطوبت و شرایط محیطی خراب شود، که نیاز به نگهداری و مراقبت بیشتر دارد.
• زمان‌بر بودن ساخت: در مقایسه با قالب‌های پیش‌ساخته یا فلزی، ساخت و نصب قالب‌های چوبی ممکن است زمان بیشتری ببرد.

قالب‌بندی پلاستیکی (Plastic Formwork) یکی از انواع قالب‌بندی پروژه‌ها

قالب‌بندی پلاستیکی (Plastic Formwork) یکی از تکنیک‌های مدرن و نوآورانه در صنعت ساخت و ساز است که از مواد پلاستیکی برای ایجاد آنها استفاده می‌کند. این نوع قالب‌بندی به دلیل ویژگی‌های خاص خود، در پروژه‌های مختلف کاربرد دارد و در برخی موارد می‌تواند مزایای قابل توجهی نسبت به قالب‌های چوبی و فلزی داشته باشد. در ادامه، ویژگی‌ها، انواع، و کاربردهای قالب‌بندی پلاستیکی به تفصیل شرح داده شده است:

ویژگی‌های قالب‌بندی پلاستیکی

سبکی و سهولت حمل و نقل: قالب‌های پلاستیکی به طور معمول سبک‌تر از قالب‌های فلزی و چوبی هستند، که حمل و نقل و نصب آن‌ها را آسان‌تر می‌کند.

مقاومت در برابر رطوبت و مواد شیمیایی: پلاستیک به دلیل خاصیت ضد آب و مقاوم در برابر مواد شیمیایی، می‌تواند در شرایط مرطوب و محیط‌های شیمیایی آسیب‌پذیر نباشد. این ویژگی باعث افزایش دوام قالب‌ها می‌شود.

قابلیت استفاده مجدد: قالب‌های پلاستیکی معمولاً قابلیت استفاده مجدد دارند و می‌توانند برای چندین پروژه مورد استفاده قرار گیرند. این ویژگی به کاهش هزینه‌ها و صرفه‌جویی در منابع کمک می‌کند.

دقت و کیفیت بالا: قالب‌های پلاستیکی به دلیل طراحی دقیق و کیفیت ساخت، می‌توانند بتن را با دقت بالا و بدون ایجاد نقص‌های سطحی شکل‌دهی کنند.

امکان طراحی‌های پیچیده: پلاستیک به راحتی قابل فرم‌دهی و طراحی است، بنابراین می‌توان از آن برای ایجاد اشکال پیچیده و منحنی استفاده کرد که ممکن است با قالب‌های دیگر دشوار باشد.

انواع قالب‌بندی پلاستیکی

قالب‌های پلاستیکی مدولار (Modular Plastic Formwork): این نوع قالب‌ها شامل واحدهای استاندارد و قابل تنظیم هستند که می‌توانند به سرعت برای قالب‌بندی اشکال مختلف تنظیم شوند. این قالب‌ها معمولاً به صورت پانل‌های جداگانه طراحی شده‌اند.

قالب‌های پلاستیکی یک‌بار مصرف (Disposable Plastic Formwork): این قالب‌ها برای استفاده تنها در یک پروژه طراحی شده‌اند و پس از استفاده، به طور کامل دور انداخته می‌شوند. این نوع قالب‌بندی معمولاً برای پروژه‌های کوچک و کوتاه‌مدت مناسب است.

قالب‌های پلاستیکی پیش‌ساخته (Precast Plastic Formwork): این نوع قالب‌ها به صورت پیش‌ساخته و کارخانه‌ای تولید می‌شوند و به محل ساخت و ساز حمل می‌شوند. این قالب‌ها معمولاً برای ایجاد اجزای سازه‌ای مانند دیوارها و دال‌ها استفاده می‌شوند.

کاربردهای قالب‌بندی پلاستیکی

بتن‌ریزی دیوارها: قالب‌های پلاستیکی به راحتی می‌توانند برای ساخت دیوارهای بتنی استفاده شوند. این قالب‌ها معمولاً به صورت پانل‌های بزرگ و مدولار طراحی می‌شوند که نصب و برداشت آن‌ها ساده است.

بتن‌ریزی دال‌ها: برای ایجاد دال‌های بتنی، قالب‌های پلاستیکی می‌توانند به صورت افقی بر روی تیرک‌ها و دیگر اجزای سازه‌ای نصب شوند. این نوع قالب‌بندی به دلیل سبکی و مقاومت در برابر رطوبت مناسب است.

بتن‌ریزی تیرها و ستون‌ها: قالب‌های پلاستیکی برای قالب‌بندی تیرها و ستون‌ها نیز استفاده می‌شوند. این قالب‌ها به دلیل دقت بالا و قابلیت استفاده مجدد، برای این نوع سازه‌ها مناسب هستند.

ساخت اشکال پیچیده و طراحی‌های خاص: قالب‌های پلاستیکی می‌توانند برای ایجاد اشکال پیچیده و منحنی که نیاز به طراحی خاص دارند، مورد استفاده قرار گیرند. پلاستیک به راحتی قابل فرم‌دهی و طراحی است.

مزایا و معایب قالب‌بندی پلاستیکی

مزایا

• سبکی و سهولت حمل و نقل: قالب‌های پلاستیکی سبک و آسان برای حمل و نصب هستند.
• مقاومت بالا در برابر رطوبت: پلاستیک به دلیل خاصیت ضد آب، در شرایط مرطوب آسیب‌پذیر نیست.
• قابلیت استفاده مجدد: بسیاری از قالب‌های پلاستیکی برای استفاده‌های متعدد طراحی شده‌اند.
• دقت بالا در ساخت: قالب‌های پلاستیکی می‌توانند بتن را با دقت بالا شکل‌دهی کنند.
• امکان طراحی‌های پیچیده: قابلیت فرم‌دهی پلاستیک به ایجاد اشکال پیچیده و منحنی کمک می‌کند.

معایب

• هزینه اولیه بالا: هزینه خرید قالب‌های پلاستیکی ممکن است در مقایسه با قالب‌های چوبی بالاتر باشد.
• پایداری کم در برابر فشار زیاد: در مقایسه با قالب‌های فلزی، قالب‌های پلاستیکی ممکن است در برابر فشارهای بالای بتن آسیب‌پذیرتر باشند.
• محدودیت در استفاده در پروژه‌های بزرگ: برای پروژه‌های بسیار بزرگ و با فشارهای بالا، قالب‌های پلاستیکی ممکن است نتوانند نیازها را به طور کامل برآورده کنند.

قالب‌بندی خودتراز (Self-Supporting Formwork) یکی از انواع قالب‌بندی پروژه‌ها

قالب‌بندی خودتراز (Self-Supporting Formwork) یکی از نوآوری‌های مهم در تکنیک‌های قالب‌بندی در صنعت ساخت و ساز است. این نوع قالب‌بندی به گونه‌ای طراحی شده است که بدون نیاز به پشتیبانی و نگهداری اضافی از طرف دیگر سازه، به طور مستقل و خودکفا عمل کند. به عبارت دیگر، قالب‌های خودتراز به طور مستقل قادر به تحمل بار و فشار ناشی از بتن‌ریزی و نگهداری آن تا زمان سفت شدن هستند.

ویژگی‌های قالب‌بندی خودتراز

عدم نیاز به پشتیبانی اضافی: قالب‌های خودتراز نیازی به سیستم‌های پشتیبانی و نگهداری اضافی ندارند، که باعث کاهش پیچیدگی و زمان نصب و برداشت می‌شود.

استحکام و دوام: این قالب‌ها به گونه‌ای طراحی شده‌اند که قادر به تحمل فشار و بارهای بالا از بتن تازه‌ریخته شده هستند و از استحکام کافی برخوردارند.

سرعت و کارایی: به دلیل عدم نیاز به سیستم‌های پشتیبانی خارجی، نصب و برداشت قالب‌های خودتراز سریع‌تر و کارآمدتر انجام می‌شود.

قابلیت تنظیم و تطبیق: قالب‌های خودتراز معمولاً قابلیت تنظیم و تطبیق با ابعاد و اشکال مختلف را دارند، که آنها را برای انواع مختلف پروژه‌ها مناسب می‌کند.

انواع قالب‌بندی خودتراز

قالب‌های کشویی (Climbing Formwork): قالب‌های کشویی به گونه‌ای طراحی شده‌اند که می‌توانند به صورت عمودی و بدون نیاز به پشتیبانی از زمین به بالا حرکت کنند. این نوع قالب‌بندی برای ساخت سازه‌های بلند و مرتفع مانند برج‌ها و ساختمان‌های بلند استفاده می‌شود.

قالب‌های شناور (Floating Formwork): قالب‌های شناور برای ساخت سازه‌هایی که نیاز به قالب‌بندی در آب یا محیط‌های مرطوب دارند، مانند سدها و پل‌ها، استفاده می‌شوند. این قالب‌ها به گونه‌ای طراحی شده‌اند که می‌توانند در سطح آب شناور بمانند و کار کنند.

قالب‌های پیش‌ساخته و مدولار (Precast and Modular Formwork): این قالب‌ها به صورت پیش‌ساخته و مدولار طراحی شده‌اند و می‌توانند به راحتی برای انواع مختلف اشکال و ابعاد تنظیم شوند. این قالب‌ها به گونه‌ای طراحی شده‌اند که بدون نیاز به پشتیبانی خارجی، به طور مستقل عمل کنند.

کاربردهای قالب‌بندی خودتراز

ساخت سازه‌های بلند و مرتفع: قالب‌های خودتراز برای پروژه‌های بلند مانند برج‌ها و ساختمان‌های بلند بسیار مناسب هستند. این قالب‌ها می‌توانند به راحتی به ارتفاع مورد نظر بالا بروند و بدون نیاز به پشتیبانی اضافی عمل کنند.

پل‌ها و سازه‌های بزرگ: در پروژه‌های ساخت پل‌ها و سازه‌های بزرگ که نیاز به قالب‌بندی در ارتفاع یا در محیط‌های دشوار دارند، قالب‌های خودتراز می‌توانند کارایی و عملکرد مناسبی داشته باشند.

دیوارهای بلند و منحنی: برای ایجاد دیوارهای بلند و منحنی که نیاز به قالب‌بندی دقیق دارند، قالب‌های خودتراز می‌توانند به طور مؤثری عمل کنند و از دقت و کیفیت بالایی برخوردار باشند.

سازه‌های با طراحی خاص: در پروژه‌هایی که نیاز به طراحی‌های خاص و منحنی دارند، قالب‌های خودتراز می‌توانند به راحتی با طراحی‌های پیچیده سازگار شوند و عملکرد مناسبی ارائه دهند.

مزایا و معایب قالب‌بندی خودتراز

مزایا

• عدم نیاز به پشتیبانی اضافی: کاهش نیاز به سیستم‌های پشتیبانی خارجی و ساده‌تر شدن فرآیند نصب و برداشت.
• سرعت و کارایی بالا: نصب و برداشت سریع‌تر و کارآمدتر به دلیل طراحی خودتراز.
• استحکام و دوام: توانایی تحمل فشار و بارهای بالا از بتن تازه‌ریخته شده.
• قابلیت تنظیم و تطبیق: امکان تنظیم قالب‌ها برای ابعاد و اشکال مختلف.

معایب

• هزینه بالاتر: هزینه‌های اولیه ممکن است بالاتر از قالب‌های سنتی باشد، به ویژه برای طراحی‌های پیچیده.
• نیاز به تجهیزات و فناوری‌های پیشرفته: نصب و استفاده از قالب‌های خودتراز ممکن است نیاز به تجهیزات و فناوری‌های پیشرفته داشته باشد.
• نیاز به دقت بالا در طراحی: طراحی دقیق و صحیح قالب‌های خودتراز برای عملکرد مناسب و ایمنی بسیار مهم است.

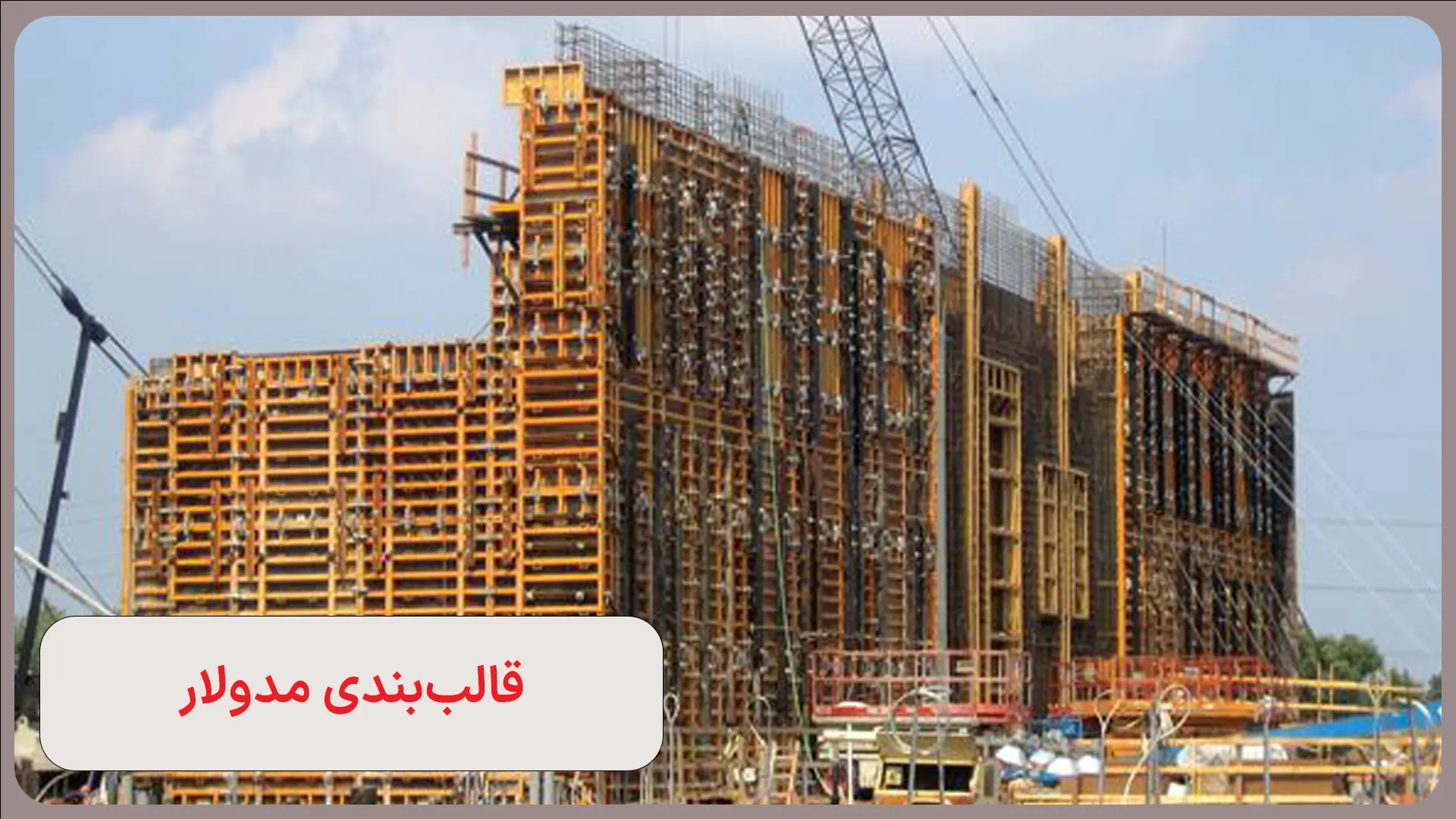

قالب‌بندی مدولار (Modular Formwork) یکی از انواع قالب‌بندی پروژه‌ها

قالب‌بندی مدولار (Modular Formwork) یکی از روش‌های پیشرفته در قالب‌بندی در صنعت ساخت و ساز است که از واحدها و اجزای پیش‌ساخته و قابل ترکیب تشکیل شده است. این نوع قالب‌بندی به دلیل انعطاف‌پذیری بالا و امکان استفاده مجدد، به ویژه در پروژه‌های بزرگ و تکرارپذیر، بسیار مورد توجه قرار گرفته است.

ویژگی‌های قالب‌بندی مدولار

واحدهای پیش‌ساخته و استاندارد: قالب‌های مدولار از واحدهای پیش‌ساخته و استاندارد ساخته می‌شوند که می‌توانند به صورت مدولار در کنار یکدیگر قرار گیرند و برای ایجاد شکل‌های مختلف ترکیب شوند. این ویژگی امکان استفاده سریع و آسان از قالب‌ها را فراهم می‌کند.

انعطاف‌پذیری بالا: یکی از ویژگی‌های برجسته قالب‌بندی مدولار، انعطاف‌پذیری آن در تنظیم و تغییر شکل‌ها و اندازه‌ها است. این قالب‌ها می‌توانند به راحتی برای سازه‌های مختلف با ابعاد و طراحی‌های گوناگون تنظیم شوند.

سرعت نصب و برداشت: به دلیل طراحی پیش‌ساخته و مدولار، نصب و برداشت قالب‌های مدولار سریع‌تر از قالب‌های سنتی انجام می‌شود. این ویژگی باعث کاهش زمان ساخت و در نتیجه کاهش هزینه‌های پروژه می‌شود.

قابلیت استفاده مجدد: قالب‌های مدولار به گونه‌ای طراحی شده‌اند که می‌توانند در پروژه‌های مختلف و برای استفاده‌های متعدد به کار گرفته شوند. این ویژگی به صرفه‌جویی در هزینه‌ها و منابع کمک می‌کند.

کاهش خطاهای ساخت: به دلیل استاندارد بودن و پیش‌ساخته بودن واحدهای مدولار، خطاهای ساخت و اجرای نادرست به حداقل می‌رسد. این امر به افزایش کیفیت و دقت در ساخت و ساز کمک می‌کند.

انواع قالب‌بندی مدولار

مدولار فلزی (Metal Modular Formwork): این قالب‌ها از فلزاتی مانند فولاد یا آلومینیوم ساخته می‌شوند و دارای دوام و استحکام بالایی هستند. قالب‌های مدولار فلزی معمولاً برای پروژه‌های بزرگ و پیچیده مانند ساختمان‌های بلند و پل‌ها استفاده می‌شوند.

مدولار پلاستیکی (Plastic Modular Formwork): این قالب‌ها از پلاستیک‌های مقاوم ساخته می‌شوند و به دلیل سبکی و قابلیت حمل آسان، برای پروژه‌های کوچک‌تر یا بخش‌هایی از پروژه که نیاز به تغییرات مکرر دارند، مناسب هستند.

مدولار چوبی (Timber Modular Formwork): این قالب‌ها از چوب ساخته می‌شوند و معمولاً برای پروژه‌های کوچکتر یا پروژه‌هایی که نیاز به سفارشی‌سازی بیشتر دارند، استفاده می‌شوند. قالب‌های چوبی معمولاً ارزان‌تر هستند ولی ممکن است دوام کمتری نسبت به فلز یا پلاستیک داشته باشند.

مدولار ترکیبی (Composite Modular Formwork): این قالب‌ها از ترکیب مواد مختلف مانند فلز و پلاستیک ساخته می‌شوند تا مزایای هر دو ماده را ارائه دهند. قالب‌های ترکیبی به دلیل ترکیب ویژگی‌های مختلف، برای پروژه‌های متنوعی مناسب هستند.

کاربردهای قالب‌بندی مدولار

ساخت دیوارهای بتنی: قالب‌های مدولار به دلیل انعطاف‌پذیری و قابلیت استفاده مجدد، برای ساخت دیوارهای بتنی، به ویژه در پروژه‌های بزرگ و تکرارپذیر، بسیار مناسب هستند.

ساخت دال‌های بتنی: این قالب‌ها می‌توانند برای قالب‌بندی دال‌های بتنی مورد استفاده قرار گیرند. به دلیل استاندارد بودن و دقت بالای قالب‌های مدولار، دال‌های ساخته شده با این قالب‌ها از کیفیت و دقت بالایی برخوردارند.

ساخت تیرها و ستون‌ها: قالب‌های مدولار برای ساخت تیرها و ستون‌های بتنی نیز کاربرد دارند. این قالب‌ها به دلیل مقاومت و دوام بالا، می‌توانند برای تعداد زیادی از ستون‌ها و تیرها استفاده شوند.

پروژه‌های تکرارپذیر و انبوه‌سازی: در پروژه‌هایی که نیاز به تکرار قالب‌بندی برای اجزای متعدد سازه وجود دارد، قالب‌بندی مدولار به دلیل قابلیت استفاده مجدد و سرعت بالای نصب، بسیار کارآمد است.

مزایا و معایب قالب‌بندی مدولار

مزایا

• سرعت بالا و کاهش زمان ساخت: به دلیل پیش‌ساخته بودن و مدولار بودن اجزا، نصب و برداشت قالب‌ها به سرعت انجام می‌شود.
• قابلیت استفاده مجدد: این قالب‌ها می‌توانند در پروژه‌های متعدد مورد استفاده قرار گیرند که به کاهش هزینه‌های کلی پروژه کمک می‌کند.
• دقت بالا: استفاده از واحدهای استاندارد باعث کاهش خطاهای انسانی و افزایش دقت در ساخت می‌شود.
• انعطاف‌پذیری در طراحی: قالب‌های مدولار می‌توانند به راحتی برای پروژه‌های مختلف با نیازهای متفاوت تنظیم شوند.

معایب

• هزینه اولیه بالا: هزینه اولیه خرید قالب‌های مدولار ممکن است بالا باشد، به ویژه در مقایسه با قالب‌های سنتی.
• نیاز به برنامه‌ریزی دقیق: استفاده از قالب‌بندی مدولار نیازمند برنامه‌ریزی دقیق و مدیریت مناسب برای بهره‌وری کامل است.
• محدودیت در پروژه‌های خاص: در برخی پروژه‌های بسیار خاص یا با طراحی‌های پیچیده، ممکن است قالب‌های مدولار نیاز به تنظیمات خاص داشته باشند یا مناسب نباشند.

هزینه انواع قالب‌بندی در پروژه‌های ساختمانی

محاسبه هزینه قالب‌بندی در پروژه‌های ساخت و ساز به عوامل متعددی بستگی دارد که در مجموع می‌تواند هزینه نهایی را تعیین کند. در اینجا به مراحل و عوامل کلیدی که در محاسبه هزینه قالب‌بندی نقش دارند، اشاره می‌شود:

1. نوع قالب‌بندی

• نوع قالب (فلزی، چوبی، پلاستیکی، مدولار و غیره): هر نوع قالب هزینه‌های مختلفی دارد. قالب‌های فلزی به دلیل دوام و قابلیت استفاده مجدد بالا، گران‌تر از قالب‌های چوبی هستند. قالب‌های مدولار نیز به دلیل قابلیت استفاده مجدد و سرعت نصب بالا، معمولاً هزینه بیشتری دارند.
• نوع پروژه: نوع سازه‌ای که قالب‌بندی برای آن استفاده می‌شود (دیوار، دال، تیر، ستون و غیره) بر هزینه تأثیر می‌گذارد، زیرا هر کدام به قالب‌بندی و مواد مختلفی نیاز دارند.

2. مساحت قالب‌بندی

• مساحت قالب مورد نیاز: هزینه قالب‌بندی به مقدار مساحت (متر مربع یا متر طول) مورد نیاز بستگی دارد. هرچه مساحت قالب‌بندی بیشتر باشد، هزینه مواد و نیروی کار نیز افزایش می‌یابد.

3. هزینه مواد

• قیمت مواد قالب‌بندی: هزینه مواد اولیه قالب (چوب، فلز، پلاستیک و غیره) یکی از مهم‌ترین عوامل در تعیین هزینه است. قیمت این مواد ممکن است بر اساس نوع و کیفیت مواد متفاوت باشد.
• هزینه‌های اضافی مانند روغن قالب: برای جلوگیری از چسبیدن بتن به قالب، از روغن‌های مخصوص استفاده می‌شود که هزینه آن باید در نظر گرفته شود.

4. هزینه نیروی کار

• نیروی کار برای نصب و برداشت قالب: هزینه نیروی کار بسته به پیچیدگی قالب‌بندی، مهارت کارگران، و مدت زمان مورد نیاز برای نصب و برداشت قالب تعیین می‌شود.
• مدت زمان اجرا: هرچه مدت زمان اجرای قالب‌بندی بیشتر باشد، هزینه نیروی کار افزایش می‌یابد.

5. هزینه‌های حمل و نقل و نصب

• حمل و نقل قالب‌ها به محل پروژه: هزینه حمل قالب‌ها به محل پروژه بسته به فاصله و نوع قالب می‌تواند متفاوت باشد.
• هزینه تجهیزات مورد نیاز: استفاده از تجهیزات خاص مانند جرثقیل برای نصب قالب‌های بزرگ یا سنگین می‌تواند هزینه‌های اضافی ایجاد کند.

6. هزینه‌های نگهداری و استهلاک

• نگهداری قالب‌ها: هزینه‌های مربوط به نگهداری و تعمیر قالب‌ها در صورت استفاده مجدد نیز باید در نظر گرفته شود.
• استهلاک قالب‌ها: اگر قالب‌ها برای پروژه‌های متعدد استفاده می‌شوند، هزینه استهلاک قالب باید محاسبه شود.

7. هزینه‌های جانبی

• مجوزها و بیمه: هزینه‌های مرتبط با مجوزهای ساختمانی و بیمه نیز می‌تواند بخشی از هزینه کلی باشد.
• هزینه‌های غیرمترقبه: هزینه‌های اضافی یا غیرمترقبه مانند تغییرات در طراحی یا تأخیرات ناشی از شرایط آب و هوایی نیز ممکن است هزینه‌های کلی را تحت تأثیر قرار دهند.

8. محاسبه کلی

• برآورد کلی: برای محاسبه کلی هزینه، معمولاً تمامی هزینه‌های بالا در قالب یک برآورد کلی محاسبه می‌شود. این برآورد می‌تواند به صورت هزینه در هر متر مربع یا متر طول قالب‌بندی تعیین شود و بسته به نوع پروژه و شرایط مختلف متفاوت باشد.

فرمول کلی محاسبه هزینه قالب‌بندی در پروژه‌های ساختمانی

هزینه کلی قالب‌بندی=(هزینه مواد+هزینه نیروی کار+هزینه حمل و نقل و نصب+هزینه نگهداری و استهلاک+هزینه‌های جانبی)×مساحت قالب بندی

کاربرد BIM در قالب‌بندی

مدل‌سازی اطلاعات ساختمان (BIM) یا Building Information Modeling یک فناوری و روش نوین است که در بسیاری از جنبه‌های صنعت ساخت و ساز کاربرد دارد، از جمله قالب‌بندی. BIM به تیم‌های طراحی، مهندسی، و ساخت و ساز امکان می‌دهد تا فرآیند قالب‌بندی را به طور دقیق‌تر، کارآمدتر و با کاهش هزینه‌ها مدیریت کنند. در اینجا به برخی از کاربردهای BIM در قالب‌بندی اشاره می‌شود:

1. طراحی و مدل‌سازی دقیق قالب‌بندی

• طراحی سه‌بعدی: با استفاده از BIM، مهندسان می‌توانند قالب‌بندی را به صورت سه‌بعدی طراحی و مدل‌سازی کنند. این امر به درک بهتر نحوه قرارگیری و تعامل قالب‌ها با سازه کمک می‌کند و امکان شناسایی مشکلات احتمالی قبل از شروع ساخت را فراهم می‌آورد.

2. برنامه‌ریزی و مدیریت زمان

• زمان‌بندی دقیق: BIM ابزارهایی برای برنامه‌ریزی و زمان‌بندی دقیق فرآیند قالب‌بندی فراهم می‌کند. با استفاده از مدل BIM، می‌توان زمان لازم برای نصب، بتن‌ریزی و برداشت قالب‌ها را به دقت محاسبه و بهینه‌سازی کرد.
• کاهش تأخیرات: با استفاده از BIM، تأخیرات ناشی از عدم هماهنگی یا مشکلات در محل پروژه به حداقل می‌رسد، زیرا همه جزئیات قالب‌بندی پیش از شروع کار مشخص و بهینه‌سازی می‌شوند.

3. شبیه‌سازی و تحلیل عملکرد

• شبیه‌سازی بارگذاری: با استفاده از BIM، می‌توان بارگذاری‌ها و فشارهای وارد بر قالب‌ها را شبیه‌سازی و تحلیل کرد تا مطمئن شد قالب‌ها قادر به تحمل فشارهای مورد نظر هستند.
• ارزیابی ایمنی: BIM امکان ارزیابی دقیق مسائل ایمنی مرتبط با قالب‌بندی را فراهم می‌کند. با شبیه‌سازی شرایط مختلف، می‌توان از ایمنی کارگران و کیفیت نهایی سازه اطمینان حاصل کرد.

در کل، استفاده از BIM در قالب‌بندی باعث بهبود دقت، کاهش هزینه‌ها، افزایش ایمنی، و بهینه‌سازی زمان‌بندی پروژه‌ها می‌شود. این فناوری نوین، ابزاری قدرتمند برای مدیریت موثر و هوشمندانه فرآیندهای قالب‌بندی در پروژه‌های ساختمانی است.
