تنظیمات Options در رویت – راهنمای کامل

قطعاً نرم افزار رویت یکی مهمترین نرم افزارها در فرآیند مدلسازی اطلاعات ساخت BIM است. تنظیمات Options در رویت Revit از بخش‌های مهم و حائز اهمیت این نرم افزار است. که دانستن جزئیات آن به کاربر کمک می‌کند روند مدلسازی سه بعدی تسهیل گردد. در این مقاله سعی کرده‌ایم تا به جزئیات تنظیمات Options در رویت Revit بپردازم.

عمومی General – تنظیمات Options در رویت

در این بخش تنظیم اعلان‌ها، نام‌های کاربری، و پارامترها برای پاکسازی فایل‌های ژورنال (تشریح فایل‌های ژورنال در ادامه آمده است) انجام می‌شود.

Notifications (اعلان ها)

Save reminder interval (فاصله زمانی یادآوری برای ذخیره کردن)

نرم‌افزار هر چند وقت یک‌بار به شما یادآوری می‌کند که تغییرات اخیر را در فایل‌های باز ذخیره کنید.

Synchronize with Central reminder interval (فاصله زمانی یادآوری همگام سازی با مرکز)

نرم‌افزار هر چند وقت یک‌بار به شما یادآوری می‌کند که با مرکز همگام‌سازی کنید (هنگام اشتراک‌گذاری کار).

Username (نام کاربری)

هنگام اجرای Revit و در حالی که وارد حساب Autodesk خود شده‌اید، شناسه Autodesk به عنوان نام کاربری استفاده می‌شود و قابل تغییر نیست. اگر Revit را زمانی که وارد حساب Autodesk نیستید اجرا کنید، Revit نام کاربری پیش‌فرض را نام ورود به ویندوز قرار می‌دهد. در دفعات بعدی در همان ایستگاه کاری، Revit نام کاربری پیش فرض ذخیره شده در فایل revit.ini را در نظر می گیرد.

هنگام همکاری در شبکه خود (اشتراک گذاری کار)، مجوزهای ویرایش بر اساس نام کاربری است. دو (یا بیشتر) مدل محلی فعال (یا یک مدل محلی و مدل مرکزی) هرگز نباید تحت یک نام کاربری مشابه ویرایش شوند؛ انجام این کار می‌تواند باعث ناهماهنگی مدل‌های محلی با مدل مرکزی شود.

در زمان انجام پروژه به صورت گروهی و تحت شبکه باید نسبت به تنظیم این بخش در تنظیمات Options در رویت دقت شود.

Journal file cleanup (پاکسازی فایل های ژورنال)

فایل‌های ژورنال اقداماتی را که توسط نرم‌افزار در طول یک جلسه استفاده از Revit انجام شده‌اند، از زمان شروع نرم‌افزار تا زمان متوقف شدن آن، ثبت می‌کنند. این فایل‌های متنی می‌توانند برای رفع مشکلات فنی نرم‌افزار استفاده شوند.

Revit هر بار که نرم‌افزار را استفاده می‌کنید، یک فایل ژورنال جدید ایجاد می‌کند. فایل ژورنالی که بالاترین شماره را دارد، جدیدترین فایل است. به طور پیش‌فرض، فایل‌های ژورنال در مکان زیر قرار دارند:

%LOCALAPPDATA%\Autodesk\Revit\Autodesk Revit 2024 Release

C:\Users\10\AppData\Local\Autodesk\Revit\Autodesk Revit 2024

پوشه ژورنال به طور پیش‌فرض در ویندوز مخفی است.

اگر در حین یک جلسه استفاده از Revit با مشکلاتی مواجه شوید، ممکن است ارائه‌دهنده پشتیبانی از شما بخواهد که فایل ژورنال و هرگونه فایل پشتیبان را برای کمک به فرآیند رفع اشکال ارسال کنید. اگر در طول یک جلسه مشکلی پیش نیاید، فایل ژورنال کاربرد کمی دارد و می‌توان آن را حذف کرد. برای خودکارسازی حذف فایل‌های ژورنال قدیمی، به گزینه‌های عمومی مراجعه کنید.

در صورت رفتن به فولدر ژورنال با تعدادی فایل به صورت زیر مواجه می‌شوید.

When number of journals exceeds… then Delete journals older than (days)

تعداد فایل‌های ژورنال که باید نگه داشته شوند و تعداد روزهایی که باید آنها را حفظ کرد مشخص می‌کند.

فایل‌های ژورنال اسناد متنی هستند که هر مرحله از جلسات Revit را ثبت می‌کنند. این فایل‌ها عمدتاً در فرآیند پشتیبانی نرم‌افزار استفاده می‌شوند. ژورنال‌ها می‌توانند اجرا شوند تا مشکلی شناسایی شود یا مراحل یا فایل‌های از دست رفته بازیابی شوند. این فایل‌ها در پایان هر جلسه ذخیره می‌شوند.

Worksharing update frequency (فرکانس به روز رسانی در زمان به اشتراک گذاری کار)

نرم‌افزار هر چند وقت یک‌بار حالت‌های نمایش اشتراک‌گذاری کار را به‌روزرسانی می‌کند. که از حالت دستی تا 60 ثانیه و بیشترین فرکانس به صورت 5 ثانیه یکبار متغییر می‌باشد.

View options (گزینه‌های نمای دید)

Default view discipline (نمای دید پیش فرض دیسیپلین)

در زمانیکه در تمپلیت انتخاب شده نمای دیدها دارای پیش فرض دیسیپلین نباشند از این دیسیپلین به عنوان پیش‌فرض برای ساخت نمای دید استفاده می‌شود. و اطلاعات تنظیم شده در این بخش در فایل revit.ini ذخیره می‌شود.

اگر حالت Coordination انتخاب شود، تمامی المان‌های سایر دیسیپلین‌ها نیز در نمای دید تشکیل شده قابل روئیت می‌باشد. در غیر این صورت با انتخاب دیسیپلین‌های دیگر محدودیت‌هایی در نمایش المان سایر دیسیپلین‌ها وجود دارد.

رابط کاربری (User Interface)

در این بخش گزینه‌هایی برای تنظیم و تغییر رابط کاربری نرم‌افزار وجود دارد. می‌توان با علامت گذاری و یا حذف علامت از کنار جعبه‌ها برای در دسترس قراردادن یا حذف ابزارها و بخش‌های تحلیلی مربوط در نوار فوقانی ابزارهای رویت اقدام کرد. یکی از پرکاربردترین بخش‌های پنجره تنظیمات Options در رویت این بخش است.

Configure

Architecture tab and tools

این بخش دسترسی به ابزارهای معماری از جمله درها، پنجره‌ها، پله‌ها، اتاق‌ها و مناطق را فراهم می‌کند.

Structure tab and tools

این بخش دسترسی به ابزارهای سازه‌ای از جمله خرپاها، مهاربندها، تیرها، دال‌ها و میلگردها را فراهم می‌کند.

Steel tab and tools

این بخش ابزارهایی برای قرار دادن اتصالات سازه‌ای و جزئیات اجزای قاب فولادی را فراهم می‌کند.

Structural analysis and tools

این بخش دسترسی به موارد زیر را فراهم می‌کند:

• توابع بیشتر در بخش تنظیمات سازه‌ای
• ابزارهای تحلیل سازه‌ای در زبانۀ تحلیل
• امکان مشاهده مدل تحلیل در نوار کنترل نمای دید

Systems tab: mechanical tools

این بخش دسترسی به ابزارهای مکانیکی در زبانۀ سیستم‌ها، از جمله کانال‌ها و خروجی‌های هوا را فراهم می‌کند.

Mechanical analysis tools

این بخش دسترسی به ابزارهای مرتبط در زبانۀ تحلیل، از جمله فضاها و نواحی، گزارش‌های بارهای گرمایی و سرمایی، گزارش‌های افت فشار، بررسی سیستم‌های کانال و پر کردن رنگی برای سیستم‌های کانال را فراهم می‌کند.

Systems tab: electrical tools

این بخش دسترسی به ابزارهای الکتریکی در زبانۀ سیستم‌ها، از جمله سیم، سینی کابل، لوله‌های الکتریکی، تجهیزات الکتریکی، دستگاه‌ها و لوازم نورپردازی را فراهم می‌کند.

Electrical analysis tools

این بخش دسترسی به ابزارهای مرتبط در زبانۀ تحلیل، از جمله فضاها و نواحی، برنامه‌های تابلو و بررسی مدارها را فراهم می‌کند.

Systems tab: piping tools

این بخش دسترسی به ابزارهای لوله‌کشی و لوله‌کشی در زبانۀ سیستم‌ها، از جمله تجهیزات مکانیکی، لوله‌ها و لوازم جانبی، لوازم بهداشتی و اسپری‌پاش‌ها را فراهم می‌کند.

Piping analysis tools

این بخش دسترسی به ابزارهای مرتبط در زبانۀ تحلیل، از جمله فضاها و نواحی، گزارش‌های بارهای گرمایی و سرمایی، گزارش‌های افت فشار و بررسی سیستم‌های لوله‌کشی را فراهم می‌کند.

Massing & Site tab and tools

دسترسی به ابزارهایی که در طراحی مفهومی و مطالعات massing استفاده می‌شوند، همچنین ابزارهای طراحی سایت برای ایجاد topo solid ها و دیگر ویژگی‌های سایت را فراهم می‌کند.

Energy analysis and tools

دسترسی به موارد زیر را فراهم می‌کند:

• بخش Analyze > Energy Optimization panel
• بخش File > Export > gbXML
• بخش Project Informtion Dialog > Energy Settings

Route analysis and tools

این گزینه دسترسی به ابزارهای این بخش را در ریبون فوقانی رویت امکان پذیر می‌سازد.

Infrastructure Tools

این گزینه دسترسی به ابزارهای این بخش را در ریبون فوقانی رویت امکان پذیر می‌سازد.

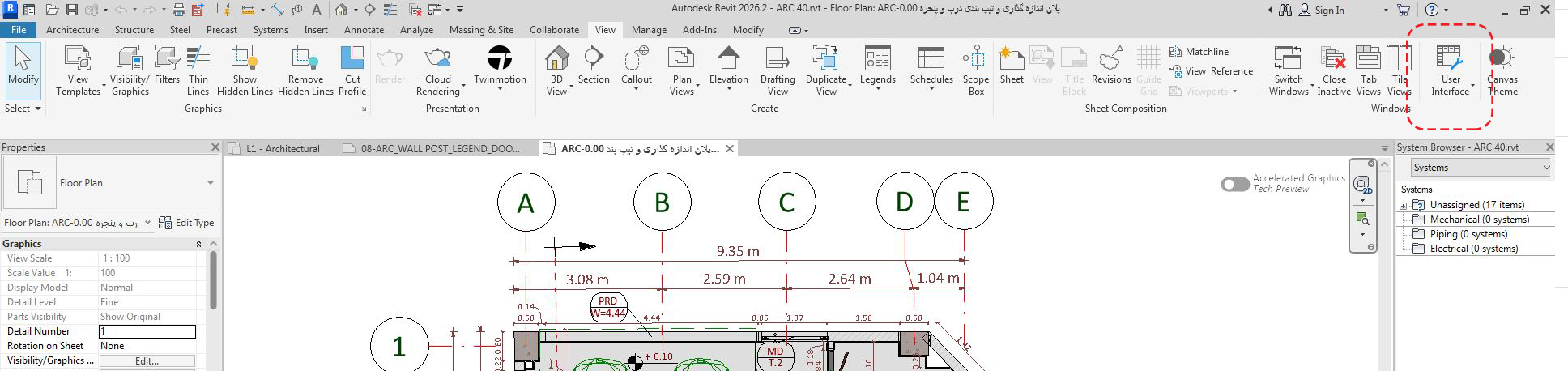

Keyboard Shortcuts – تنظیمات Options در رویت

این بخش پنجره‌ای برای دستیابی به اضافه، حذف، وارد کردن و یا خروجی گرفتن از Shortcuts های نرم افزار رویت در اختیار کاربران قرار می‌دهد. بنابراین می‌توانید میانبرهای صفحه‌کلید از پیش‌تعریف‌شده را تغییر داده و ترکیب‌های کلید خود را برای ابزارهای Revit اضافه کنید.

Double-click Options – تنظیمات Options در رویت

پنجره ای باز می‌شود تا به شما اختیار دهد که بتوانید رفتار دو بار کلیک کردن را برای ورود به حالت ویرایش را برای انواع المان‌های زیر تعیین کنید. با تنظیم صحیح این بخش از تنظیمات Options در رویت می‌توانید کار با رویت را تسهیل کنید.

• فمیلی‌ها
• عناصر ترسیم شده
• درون نماها، جدول‌های درون شیت‌ها
• نماهای بیرونی داخل شیت‌ها
• اسمبلی‌ها
• گروه‌ها
• پله‌ها

شما می‌توانید بر اساس نوع المان رفتارهای زیر را در هنگام دبل کلیک روی المان انتخاب کنید.

• Do nothing
• Edit type properties
• Edit the element
• Activate a view
• Deactivate a view

Tooltip assistance – تنظیمات Options در رویت

سطح مورد نظر اطلاعات، درباره ابزارهای نوار ریبون را مشخص می‌کند. پیش‌فرض، حالت عادی است. توضیحات ابزار (Tooltips) ها اطلاعاتی درباره یک ابزار در رابط کاربری یا یک آیتم در ناحیۀ ترسیم، یا دستورالعمل‌هایی برای انجام مراحل بعدی هنگام استفاده از ابزار فراهم می‌کند.

زمانی که نشان‌گر را روی یک ابزار در نوار ریبون نگه دارید، به طور پیش‌فرض Revit یک توضیح ابزار (tooltip) را نمایش می‌دهد. توضیح ابزار توصیف مختصری از ابزار ارائه می‌دهد. در صورت در دسترس بودن، اگر نشان‌گر را برای مدتی دیگر روی ابزار نوار ریبون نگه دارید، اطلاعات اضافی نمایش می‌یابد. بهتر است زمانیکه در خصوص یک ابزار احتیاج به کمک دارید اندکی موس را روی آن ابزار نگه دارید تا Tooltip آن نمایش یابد و اگر کمک آن برای شما کافی نبود سپس F1 را بفشارید.

چه زمانی Tooltip را غیر فعال کنیم و چگونه آن را تنظیم کنیم؟

این گزینه زمانیکه شما تازه کار با نرم افزار رویت را شروع کرده اید بسیار به شما کمک خواهد کرد. اما پس از حرفه ای شدن می توانید آن را از بخش تنظیمات Options در رویت خاموش کنید.

زمانی که در ناحیۀ ترسیم کار می‌کنید، Revit توضیح ابزار (tooltip) را نزدیک به نشان‌گر نمایش می‌دهد. این اطلاعات مشابه در نوار وضعیت نیز تکرار می‌شود.

زمانی که نشان‌گر را روی یک عنصر حرکت می‌دهید، توضیح ابزار، عنصر را شناسایی کرده و Category، Family , Type آن را نمایش می‌دهد. هنگامی که از یک ابزار استفاده می‌کنید، توضیح ابزار نکات و راهنمایی‌هایی برای اقدام بعدی ارائه می‌دهد.

برای تنظیم یا خاموش کردن توضیحات ابزار:

در زبانۀ رابط کاربری (User Interface)، برای Tooltip assistance، یکی از مقادیر زیر را انتخاب کنید:

• Minimal: برای توضیحات ابزار نوار ریبون، تنها توصیف‌های مختصر را نمایش می‌دهد و نمایش اطلاعات اضافی را خاموش می‌کند. توضیحات ابزار در ناحیۀ ترسیم به صورت معمول نمایش می یابد.
• Normal: (پیش‌فرض) برای توضیحات ابزار نوار ریبون، توصیف مختصری نمایش داده می‌شود وقتی که نشان‌گر را روی یک ابزار حرکت می‌دهید، و اطلاعات بیشتری اگر نشان‌گر را برای مدت بیشتری در همان جا نگه دارید. توضیحات ابزار در ناحیۀ ترسیم به صورت معمول نمایش می‌یابد.
• High: برای توضیحات ابزار نوار ریبون، توصیف مختصر و اطلاعات بیشتر درباره ابزار (در صورت در دسترس بودن) به صورت همزمان و بدون تأخیر نمایش می‌یابد. توضیحات ابزار در ناحیۀ ترسیم به صورت معمول نمایش می‌یابد.
• None: توضیحات ابزار نوار ریبون و توضیحات ابزار در ناحیۀ ترسیم را خاموش می‌کند تا دیگر نمایش داده نشوند.

توجه: هنگامی که توضیحات ابزار را خاموش می‌کنید، کمک زمینه‌ای (F1) نیز خاموش می‌شود. اگر می‌خواهید کمک زمینه‌ای در دسترس باشد، گزینه Tooltip assistance را به Minimal تنظیم کنید.

Enable Recent Files List at Home

این گزینه فهرست فایل‌های اخیر را در صفحۀ اصلی نمایش می‌دهد. این فهرست تصاویری کوچک از مدل‌ها و خانواده‌هایی که اخیراً با آنها کار کرده‌اید را نمایش می‌دهد. از فهرست فایل‌های اخیر، می‌توانید روی تصویر کوچک کلیک کنید تا فایل را باز کنید.

Ribbon tab switching – تنظیمات Options در رویت

از تنظیمات این بخش برای مشخص کردن نحوه عملکرد زبانه‌ها در نوار ریبون استفاده می‌شود.

After clearing a selection or after exiting

بعد از اینکه از دستور خارج شدید در صورتیکه در محیط پروژه (Project Environment) باشید یا در محیط ویرایشی فمیلی (Family Editor) به زبانه قبل برگردد یا در زبانه ویرایشی بماند.

Display the contextual tab on selection – تنظیمات Options در رویت

وقتی این گزینه فعال است در صورتی‌که شما یک المان را انتخاب کنید، رویت زبانه‌ای که دسترسی سریع به دستورات مرتبط با آن المان را فعال می‌کند را سریعا فعال کرده و نمایش می‌دهد. و در صورتیکه این گزینه فعال نباشد، رویت زبانه مربوطه را فعال می‌کند اما آن را نمایش نمی‌دهد.

View switching

از تنظیمات این بخش برای مشخص کردن رفتار هنگام جابه جا شدن بین زبانه های با استفاده از کلیدهای میانبر Ctrl + Shift + Tab استفاده می شود. که می تواند بر اساس ترتیب و توالی زبانه ها و یا تاریخچه استفاده از آنها باشد و از بخش تنظیمات Options در رویت قابل دستیابی است.

رنگ ها (Colors)

UI active theme

این گزینه تعیین می‌کند که چه تم بصری برای رابط کاربری Revit استفاده شود: روشن (پیش‌فرض) یا تاریک.

• Canvas color scheme رنگ بوم
• Background رنگ پس‌زمینه
• Selection رنگ المان منتخب
• Pre-selection رنگ قبل از انتخاب
• Alert هشدار
• Calculating در حال تحلیل
• Rebar Editing میلگرد در حال ویرایش

گرافیک (Graphic)

View navigation performance

Allow navigation during redraw : اجازه navigation در حین بازترسیم (redraw)

این گزینه رسم عناصر مدل را متوقف می‌کند تا امکان navigate در نما فراهم شود. از این گزینه برای بهبود عملکرد هنگام navigate در دید مدل‌های بزرگ استفاده کنید.

Simplify display during view navigation : ساده‌سازی نمایش هنگام navigate نمای دید

این گزینه با کاهش جزئیات نمایش داده‌شده و متوقف کردن برخی از افکت‌های گرافیکی، عملکرد را هنگام navigate در نمای دید بهبود می‌بخشد. پس از توقف navigate ، جزئیات و افکت‌های گرافیکی دوباره نمایش داده می‌شوند.

Graphics mode – تنظیمات Options در رویت

Smooth lines with anti-aliasing : صاف کردن خطوط با استفاده از Anti-aliasing

این گزینه کیفیت خطوط در نماها را بهبود می‌بخشد و لبه‌ها را به‌صورت صاف‌تر نمایش می‌دهد. به‌طور پیش‌فرض، این گزینه فعال است، بنابراین می‌توانید anti-aliasing را برای نماهای جداگانه روشن کنید.

توجه: برای تجربه بهترین عملکرد هنگام استفاده از ضد‌پله‌ای (anti-aliasing)، شتاب‌دهی سخت‌افزاری را فعال کنید. اگر شتاب‌دهی سخت‌افزاری را غیرفعال کنید اما ضد‌پله‌ای را فعال نگه دارید، ممکن است هنگام زوم کردن، پیمایش و تغییر نما، عملکرد کندی را مشاهده کنید.

Temporary dimension text appearance – تنظیمات Options در رویت

در این بخش ظاهر متن و اندازه‌گذاری موقت تنظیم می‌شود.

Size : اندازه فونت برای متن در اندازه‌گذاری موقت را تعریف می‌کند.

Background : پس‌زمینه متن در اندازه‌گذاری موقت را مشخص می‌کند، اینکه شفاف یا کدر باشد.

سخت افزار (Hardware)

Hardware Setup

Video Card, Driver Version, Status : کارت گرافیک، نسخه Driver، وضعیت certification

اطلاعاتی درباره کارت گرافیک، Driver و وضعیت certification شما ارائه می‌دهد.
اگر کارت گرافیک شما پشتیبانی نمی‌شود، لینکی برای دسترسی به فهرست سخت‌افزارهای گرافیکی پشتیبانی‌شده ارائه شده است.

توجه: از نسخه 2023.1 به بعد، وضعیت certification با گزارش اینکه آیا سخت‌افزار فعلی شما با الزامات سیستم Revit  مطابقت دارد، جایگزین شده است.

علامت تیک سبز که پس از DirectX، Model Shader و Video Memory قرار می‌گیرد، تأیید می‌کند که نسخه‌های آن‌ها با مقادیر پیشنهادی مطابقت دارد.

Use hardware acceleration

استفاده از شتاب‌دهی سخت افزاری بهبودهای عملکردی زیر را فراهم می‌کند:

– نمایش سریع‌تر مدل‌های بزرگ هنگام refresh

– تغییر سریع‌تر بین پنجره‌های نماها

توجه: این گزینه تنها در صورتی فعال است که کارت گرافیک شما از DirectX 11 پشتیبانی کند.

Draw visible elements only

فقط عناصر قابل مشاهده در هر نما را تولید و ترسیم می‌کند (که به آن حذف اشیاء پنهان نیز گفته می‌شود).

عناصری که توسط سایر عناصر پنهان شده‌اند، ترسیم یا رندر نمی‌شوند و بدین ترتیب عملکرد بهبود می‌یابد. نماهای ۳ بعدی که دارای عناصر پنهان زیادی هستند، بیشترین بهبود عملکرد را تجربه خواهند کرد.

این ویژگی به موارد زیر نیاز دارد:

– کارت گرافیکی که از  Model Shader  ۵.۰  یا بالاتر پشتیبانی کند.

– فعال کردن گزینه استفاده از شتاب‌دهی سخت‌افزاری.

پس از تغییر این تنظیم، نماها را ببندید و دوباره باز کنید تا اثرات تغییر را مشاهده کنید.

موقعیت فایل‌ها (File Locations)

شما در این بخش مسیرهای فایل‌ها و تمپلیت‌ها را تعریف می‌کنید.

Project template files – تنظیمات Options در رویت

فایل‌های تمپلیت در این بخش تعریف می‌شوند تا در تب New Project هنگام ایجاد یک مدل جدید فهرست شوند.

Default path for user files

مسیر پیش‌فرضی را که می‌خواهید Revit  فایل فعلی را در آن ذخیره کند، در این بخش مشخص می‌شود. این تنظیم، مسیر پیش‌فرض قبلی برای ذخیره فایل‌ها را نادیده می‌گیرد. زمانی که یک پوشه را مشخص می‌کنید، Revit  به‌طور پیش‌فرض آن پوشه را هنگام ذخیره یا باز کردن فایل باز می‌کند.

Default path for family template files

مسیر تمپلیت‌ها و Library در این بخش مشخص می‌شود.
تمپلیت‌های پیش‌فرض در مسیر %ALLUSERSPROFILE%\Autodesk\RVT 2024 Release\Family Templates نصب شده‌اند.

Root path for point clouds – تنظیمات Options در رویت

مسیر اصلی فایل‌های ابر نقطه‌ای در این بخش مشخص می‌شود. در نصب Revit  به‌طور خودکار این مسیر تنظیم می‌شود؛ با این حال، شما می‌توانید آن را تغییر دهید. اطلاعات مسیر ذخیره‌ شده برای فایل‌های ابر نقطه‌ای در  تب Manage Links  وابسته به این مسیر اصلی است. اگر این مسیر اصلی را تغییر دهید، ممکن است نیاز باشد که هر فایل ابر نقطه‌ای که قبلاً در پروژه‌های Revit لینک شده است را دوباره بارگذاری کنید.

توجه: برای بهبود عملکرد و کاهش ترافیک شبکه، روش پیشنهادی برای اشتراک‌گذاری این است که هر کاربر فایل‌های ابر نقطه‌ای را به‌صورت محلی کپی کند. به شرطی که مسیر وابسته به نسخه‌های محلی فایل‌های ابر نقطه‌ای برای هر کاربر مشابه باشد، ارتباط هنگام همگام‌سازی با مرکز معتبر باقی خواهد ماند. در برخی موارد، ممکن است آسان‌ترین راه این باشد که فایل‌های ابر نقطه‌ای را در دایرکتوری اصلی ذخیره کنید.

Systems analysis workflows – تنظیمات Options در رویت

Workflows در این بخش مشخص می‌شوند تا در تب Systems Analysis برای استفاده توسط OpenStudio فهرست شوند. فایل‌های پیش‌فرض برای شبیه‌سازی انرژی سالانه ساختمان و بارها و اندازه‌گیری‌های سیستم‌های HVAC ارائه شده‌اند.

Places

Libraries ثانویه که ممکن است خاص شرکت شما باشند در این قسمت اضافه می‌شوند.

رندرینگ (Rendering)

این بخش از پنجره تنظیمات Options در رویت اطلاعاتی در مورد نحوه دسترسی به تصاویری که برای رندر کردن مدل ۳ بعدی استفاده می‌شود، ارائه می‌دهد.

در این بخش می‌توانید موارد زیر را مشخص کنید:

• مسیرهای فایل‌های مورد استفاده برای ظاهر رندر
• مسیرهای فایل‌های مورد استفاده برای برچسب‌ها (decals)
• اطلاعات پیکربندی برای ArchVision™ Dashboard

Additional render appearance paths

موقعیت فایل‌های مورد استفاده برای ظاهر رندر در این بخش مشخص می‌شود. به عنوان مثال، می‌توانید مسیرهای زیر را مشخص کنید:

• فایل‌های تصویری که برای تعریف رنگ سفارشی، طراحی، بافت یا نقشه برجستگی (bump map) برای ظاهر رندر استفاده می‌شوند.
• فایل‌های تصویری برای برچسب‌ها (decals)

توجه: برای پیکربندی مسیرهای محتوای RPC، فقط از ArchVision™ Dashboard استفاده کنید. اگر مسیرهای RPC  را به فهرست مسیرهای اضافی ظاهر رندر اضافه کنید، تصاویر رندر شده برچسب‌های آبی بر روی محتوای RPC  نمایش خواهند داد.

فرض کنید فایل‌های تصویری برای ظاهر رندر مشخص کرده‌اید. زمانی که Revit  نیاز به دسترسی به فایل تصویری دارد، ابتدا در مکان مشخص‌شده برای فایل با استفاده از مسیر جستجو می‌کند. اگر نتواند فایل را در آن مکان پیدا کند، سپس Revit  در مسیرهایی که در این فهرست مشخص کرده‌اید، به ترتیب لیست شده جستجو می‌کند.

ArchVision content manager location

اگر شرکت شما محتوای RPC  اضافی را از ArchVision خریداری کرده است، از این گزینه‌ها برای پیکربندی ArchVision Dashboard استفاده کنید. (این محتوای RPC  به‌طور جداگانه از محتوای RPC  ارائه‌شده با Revit  مجوز گرفته شده است.)

فیلدها را به شرح زیر کامل کنید.

Network : این گزینه را انتخاب کنید تا به ArchVision Dashboard متصل شوید.

Address : مقدار 127.0.0.1 را مشخص کنید.

Port : مقدار 14931 را مشخص کنید.

Local : این گزینه را انتخاب کنید تا از محتوای RPC ذخیره‌شده به‌طور محلی استفاده کنید.

Executable Location : روی Browse کلیک کنید تا به مکان محتوای محلی بروید.

Get More RPC : روی کلیک کنید تا به وب‌سایت  ArchVision بروید، جایی که می‌توانید محتوای RPC اضافی را برای استفاده در پروژه‌های Revit خریداری کنید.

کنترل نگارش (Check Spelling)

Settings – تنظیمات Options در رویت

در این بخش گزینه‌های مناسب را انتخاب یا پاک کنید تا مشخص کنید که آیا ابزار Check Spelling باید برخی کلمات را نادیده بگیرد یا کلمات تکراری را پیدا کند.

Main dictionary

دیکشنری مورد نظر را از فهرست انتخاب کنید.

Additional dictionaries

موقعیت فایل دیکشنری را برای استفاده از کلمات سفارشی و اصطلاحات صنعت ساختمان که ابزار Check Spelling می‌تواند نادیده بگیرد، مشخص کنید. برای اضافه کردن کلمات به هر دیکشنری، روی ویرایش (Edit) کلیک کنید.

چرخه کنترل کننده (Steering Wheels) – تنظیمات Options در رویت

Text visibility

قابلیت مشاهده متن در این قسمت کنترل می‌شود.

• Show tool messages : نمایش یا مخفی کردن پیامهای ابزار. صرف نظر از این تنظیم پیام‌های ابزار همیشه برای Basic Wheels نمایش داده می‌شوند.
• Show tooltips : نمایش یا پنهان کردن tooltips. صرف نظر از این تنظیم tooltipsهمیشه برای Basic Wheels نمایش داده می‌شود.
• Show tool cursor text : نمایش متن نشانگر ابزار. صرف نظر از این تنظیم متن نشان‌گر را زمانی که ابزار فعال است، نمایش می‌دهد یا پنهان می‌کند. متن نشان‌گر همیشه برای Basic Wheels نمایش داده می‌شود.

Big steering wheel appearance

ظاهر Streering Wheels بزرگ در این بخش تنظیم می‌شود.

• Size : مشخص کردن اندازه stering wheel بزرگ
• Opacity : مشخص کردن میزان شفافیت steering wheel بزرگ

Mini steering wheel appearance

ظاهر Streering Wheels کوچک در این بخش تنظیم می‌شود.

• Size : مشخص کردن اندازه stering wheel  کوچک
• Opacity : مشخص کردن میزان شفافیت steering wheel کوچک

Look tool behavior

رفتار ابزار نمایشی Look در این بخش تنظیم می‌شود.

• Invert vertical access : معکوس کردن محور عمودی

Walk tool

Move parallel to ground plane : حرکت به موازات سطح زمین

هنگام عبور از مدل با استفاده از ابزار Walk، می‌توانید با انتخاب این گزینه، زاویه حرکت را به سطح زمین محدود کنید. در این حالت، می‌توانید آزادانه به اطراف نگاه کنید در حالی که نمای کنونی به موازات سطح زمین حرکت می‌کند.

وقتی این گزینه غیرفعال باشد، زاویه حرکت محدود نمی‌شود و شما به‌سمت جهت نگاه کردن “پرواز” خواهید کرد، به طوری که می‌توانید در هر جهت یا زاویه‌ای در مدل حرکت کنید.

Speed Factor : فاکتور سرعت

هنگام استفاده از ابزار Walk برای راه رفتن یا “پرواز” در مدل، می‌توانید سرعت حرکت را کنترل کنید. سرعت حرکت به فاصله‌ای که نشان‌گر از آیکون دایره مرکزی جابجا می‌شود، وابسته است. سرعت حرکت را در اینجا تنظیم کنید.

Zoom tool

Zoom in one increment with each mouse click  : به شما امکان می‌دهد با یک کلیک نما را زوم کنید.

Orbit tool

Keep scene upright  : سایر نماها را به طور عمود بر سطح زمین نگه می‌دارد. اگر این گزینه را غیرفعال کنید، می‌توانید مدل را به‌طور کامل در ۳۶۰ درجه بچرخانید، که ممکن است هنگام ویرایش یک فمیلی مفید باشد.

Rewind history

Save snapshots of current View : اسنپ‌شات‌ها یا نماهای جاری را ذخیره کن (برای عملکرد بهتر این گزینه را خاموش کن)

مکعب نمای دید (View Cube)

ViewCube appearance – تنظیمات Options در رویت

Show the ViewCube : : نمایش یا مخفی کردن View Cube در نمای سه بعدی

Show in : مشخص کردن اینکه View Cube که در کدام نماها نمایش داده شود.

On-screen position : موقعیت View Cube  در ناحیه ترسیم را مشخص می‌کند.

View Cube size : اندازه View Cube  را مشخص می‌کند.

Inactive opacity : : شفافیت View Cube را زمانی که در حال استفاده نیست، مشخص میکند. اگر گزینه ۰٪ را انتخاب کنید، View Cube در ناحیه ترسیم نمایش داده نخواهد شد، مگر اینکه نشان‌گر ماوس را بر روی موقعیت View Cube بر روی صفحه نمایش حرکت دهید.

When dragging the ViewCube

Snap to closest view : : با انتخاب این گزینه، به نزدیک‌ترین جهت‌ نمای View Cube متصل می‌شود. جهت‌ نمای View Cube یکی از ۲۶ گزینه نمای مختلف (یک وجه، لبه یا گوشه از View Cube) است.

When clicking on the ViewCube

Fit-to-view on view change : : اگر در ناحیه ترسیم یک عنصر یا کامپوننت را انتخاب کرده باشید و بر روی View Cube کلیک کنید، نما به‌طور متناسب چرخیده و به‌گونه‌ای زوم می‌شود که عنصر در ناحیه ترسیم جا بگیرد.

Use animated transition when switching views : هنگام تغییر جهت نما، با انیمیشن‌ این تغییر نما انجام می شود.

Keep scene upright : : نماهای View Cube  و نمایی که هستیم را به طور عمود بر سطح زمین نگه می‌دارد. اگر این گزینه را غیرفعال کنید، می‌توانید مدل را به‌طور کامل در ۳۶۰ درجه بچرخانید، که ممکن است هنگام ویرایش یک فمیلی مفید باشد.

Compass

Show the compass with the View Cube : نمایش یا مخفی کردن قطب نما در  View Cube

ماکروها (Macros)

برای تنظیمات امنیتی پیش‌فرض ماکروهایی که برای خودکارسازی وظایف تکراری ایجاد می‌کنید، مراحل زیر را دنبال کنید:

Application Macro Security Settings – تنظیمات Options در رویت

Enable application macros : ماکروهای برنامه را روشن می‌کند.

فقط ماکروهایی را اجرا کنید که از منابع قابل اعتماد هستند. هنگام فعال کردن ماکروها، از شما خواسته می‌شود تا تأیید کنید که می‌خواهید این تنظیم را فعال کنید.

Disable application macros : ماکروهای برنامه را غیرفعال می‌کند.

شما همچنان قادر خواهید بود کد را مشاهده، ویرایش و ایجاد کنید، اما تغییرات اعمال‌شده وضعیت فعلی ماژول را تغییر نخواهند داد. این گزینه به صورت پیش‌فرض تنظیم شده است.

تغییر به تنظیمات ماکروهای برنامه؛ تنظیمات ماکرو در هنگام راه‌اندازی بعدی Revit اعمال خواهند شد.

Document Macro Security Settings

Ask before enabling document macros : ماکروها را غیرفعال می‌کند، اما اگر هنگام باز کردن یک پروژه Revit ماکروهایی وجود داشته باشند، از شما خواسته می‌شود تا آن‌ها را فعال کنید. در این صورت، می‌توانید هر زمان که ماکروها شناسایی شوند، آن‌ها را فعال کنید.

Disable document macros : ماکروهای مربوط به سطح سند را هنگام باز کردن یک پروژه غیرفعال می‌کند. شما همچنان قادر خواهید بود کد را مشاهده، ویرایش و ایجاد کنید، اما تغییرات اعمال‌شده وضعیت فعلی ماژول را تغییر نخواهند داد. این گزینه به صورت پیش‌فرض تنظیم شده است.

Enable document macros : ماکروهای سطح سند را فعال می‌کند. فقط ماکروهایی را از منابع قابل اعتماد اجرا کنید. هنگام فعال کردن ماکروها، از شما خواسته می‌شود تا تأیید کنید که می‌خواهید این تنظیم را فعال کنید.

تغییر به تنظیمات ماکروهای سند؛ تنظیمات ماکرو در هنگام باز کردن سند بعدی در Revit اعمال خواهند شد.

مدل ابری (Cloud Model)

این دستورالعمل‌ها برای اطمینان از عملکرد بهینه حافظه کش مدل‌های ابری در Revit  است.

Cloud Model Cash – تنظیمات Options در رویت

Cash Location : محل ذخیره‌سازی

مسیر پیش‌فرض: حافظه کش مدل‌های ابری در مسیر  زیر ذخیره می‌شود.

 C:\Users\username\AppData\Local\Autodesk\Revit

رعایت دستورالعمل‌های زیر به حفظ عملکرد و پایداری Revit در هنگام کار با مدل‌های ابری کمک می‌کند.

1. فضای توصیه‌شده: یک درایو با حداقل ۳۰ گیگابایت فضای خالی انتخاب کنید.

2.محدودیت‌های دستگاه ذخیره‌سازی:

• اجتناب از فلش درایو USB :از فلش درایوهای USB قابل حمل استفاده نکنید.
• اجتناب از مسیرهای UNC:از مسیرهایی که با \\ شروع می‌شوند (مثل \\Server1\Share) استفاده نکنید.
• اجتناب از استفاده از مسیر UNC نقشه‌برداری شده: از نقشه‌برداری‌هایی که به یک مسیر UNC اشاره دارند، اجتناب کنید.

3.محدودیت‌های مسیر ذخیره‌سازی:

• عدم استفاده از ذخیره‌سازی ابری: از دایرکتوری‌های ذخیره‌سازی ابری مانند Autodesk Desktop Connector, Dropbox) )استفاده نکنید.
• طول مسیر: مطمئن شوید که مسیر پوشه کمتر از ۲۰۰ کاراکتر باشد.
• تغییر نام پوشه: پس از تعیین مکان، نام پوشه حافظه کش را تغییر ندهید.

4.تنظیمات مربوط به Revit:

• تنظیمات مکان حافظه کش مدل ابری تنها پس از راه‌اندازی مجدد Revit اعمال می‌شود.
• این تنظیمات فقط برای نسخه فعلی Revit اعمال می‌شود.
