Coordinates در رویت – راهنمای جامع مدیریت مختصات پروژه

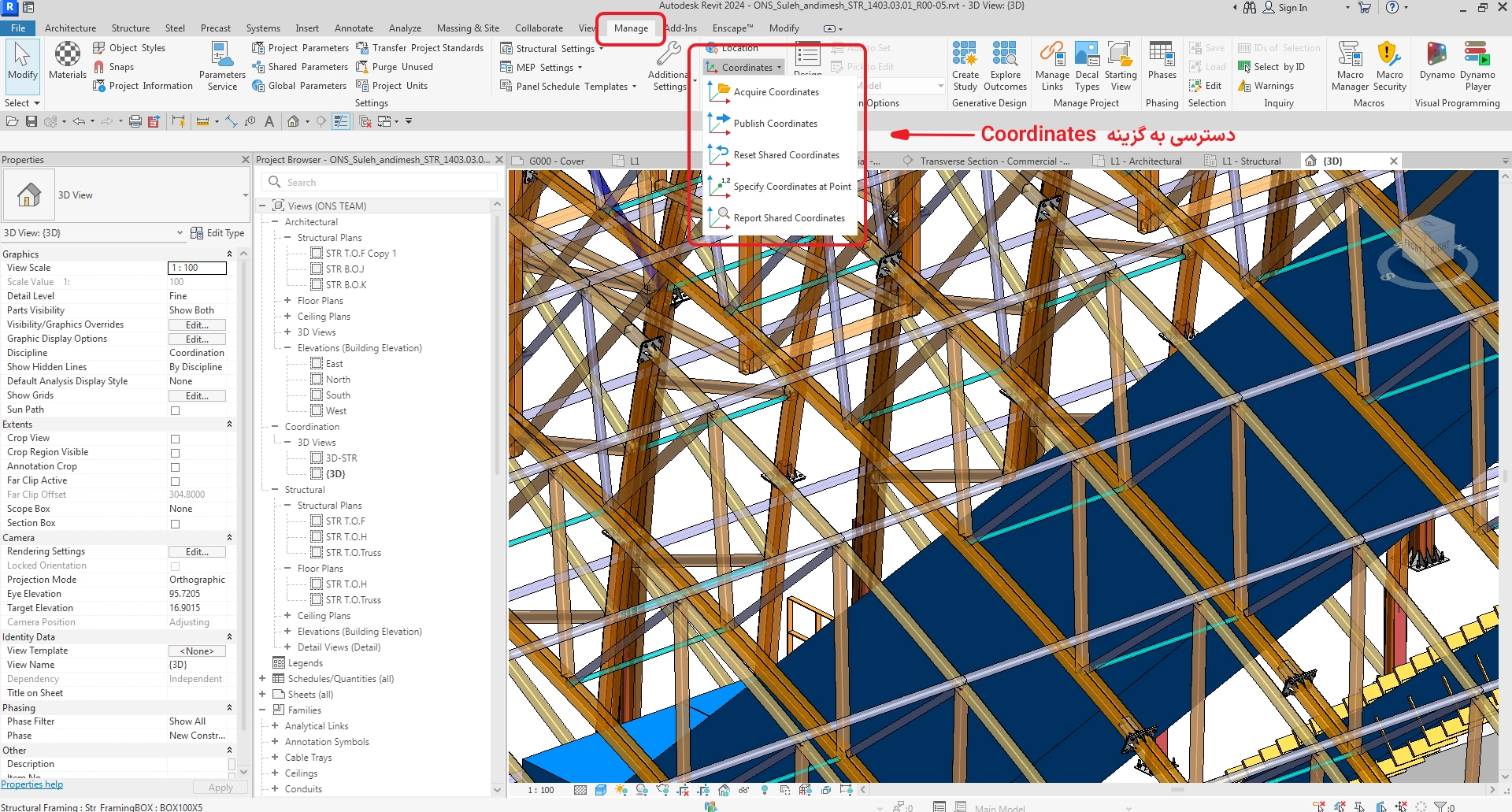

در نرم‌افزار رویت، بخش Coordinates در منوی Manage ابزاری قدرتمند برای مدیریت و هماهنگی مختصات پروژه‌های ساختمانی است. این بخش به معماران و مهندسان امکان می‌دهد تا موقعیت‌های مکانی مختلف را در پروژه تعیین کنند و با سایر تیم‌ها و ابزارها هماهنگی بهتری داشته باشند. در این مقاله به بررسی پنج گزینه کلیدی این بخش و کاربردهای هر کدام خواهیم پرداخت.

1- Acquire Coordinates

گزینه Acquire Coordinates به شما اجازه می‌دهد که مختصات یک فایل مرتبط (مانند فایل‌های DWG، Revit یا فایل‌های GIS) را به پروژه خود وارد کنید. این ابزار زمانی استفاده می‌شود که شما بخواهید مختصات دقیق یک پروژه یا سایت را که در یک فایل دیگر تعریف شده است، به پروژه خود منتقل کنید.

کاربرد:
در پروژه‌هایی که با چندین تیم در حال همکاری هستید، این گزینه برای همگام‌سازی مختصات مدل‌های مختلف بسیار مفید است. به عنوان مثال، زمانی که یک فایل CAD از نقشه‌بردار دریافت می‌کنید، با استفاده از این ابزار می‌توانید مختصات سایت را به مدل رویت خود اضافه کنید و همه اجزا را هماهنگ کنید.

2- Publish Coordinates

گزینه Publish Coordinates دقیقا برعکس Acquire Coordinates عمل می‌کند. این گزینه به شما امکان می‌دهد که مختصات پروژه خود را به فایل‌های مرتبط دیگر مانند فایل‌های CAD یا رویت انتقال دهید. در این حالت، فایل‌های دیگر مختصات پروژه اصلی را دریافت کرده و براساس آن تنظیم می‌شوند.

کاربرد:
در پروژه‌های چندمدلی که مدل‌های مختلف از نرم‌افزارهای مختلف (مانند DWG یا رویت) استفاده می‌شود، می‌توانید مختصات پروژه اصلی را به سایر مدل‌ها اعمال کنید و اطمینان حاصل کنید که همه بخش‌های پروژه از مختصات یکسانی استفاده می‌کنند. این کار باعث هماهنگی بهتر بین مدل‌ها و جلوگیری از هرگونه تداخل می‌شود.

3- Reset Shared Coordinates

گزینه Reset Shared Coordinates به شما این امکان را می‌دهد که مختصات اشتراکی پروژه را به حالت اولیه یا پیش‌فرض بازگردانید. این ابزار زمانی استفاده می‌شود که مختصات پروژه به هر دلیلی نادرست باشد یا به اشتباه تنظیم شده باشد.

کاربرد:
اگر مختصات اشتراکی پروژه به درستی کار نمی‌کند یا تغییرات نامطلوبی ایجاد شده است، با استفاده از این ابزار می‌توانید مختصات را به حالت پیش‌فرض بازگردانید و مشکلات را رفع کنید. این گزینه مخصوصاً در پروژه‌های پیچیده با مختصات متعدد بسیار مفید است.

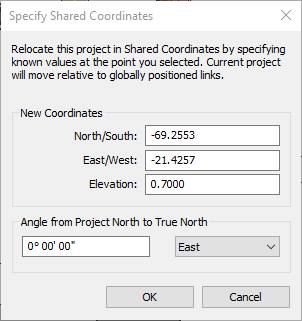

4- Specify Coordinates at Point

با استفاده از این گزینه، می‌توانید مختصات دقیقی را برای یک نقطه خاص از پروژه تعریف کنید. این ابزار به شما اجازه می‌دهد که مختصات جغرافیایی یک نقطه مشخص از پروژه (که روی آن کلیک می کنید) را تعیین کنید.

کاربرد:
این ابزار برای زمانی که نیاز دارید موقعیت دقیق یک نقطه خاص را مشخص کنید (مثلاً یک گوشه ساختمان یا یک نقطه مشخص در نقشه سایت)، بسیار کاربردی است. این ویژگی کمک می‌کند که مختصات دقیق برای آن نقطه خاص در پروژه تعیین شود و به دقت طراحی کمک می‌کند.

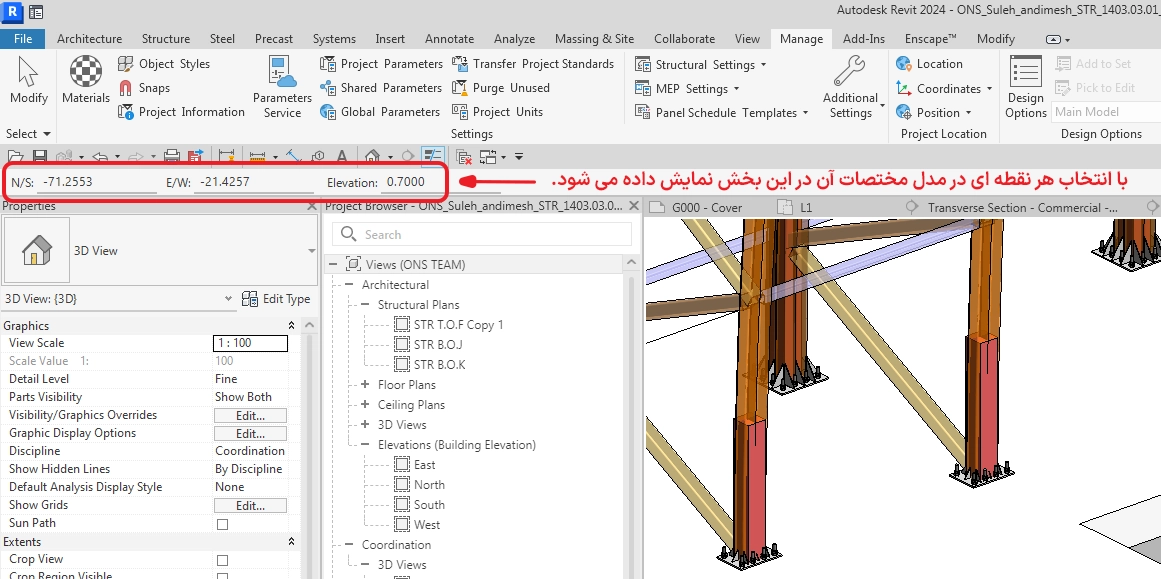

5- Report Shared Coordinates

این گزینه مختصات اشتراکی را در نقطه مشخصی از مدل گزارش می‌دهد. با انتخاب یک نقطه در پروژه (که روی آن کلیک می کنید)، می‌توانید مختصات جغرافیایی و موقعیت دقیق آن نقطه را دریافت کنید.

کاربرد:
این گزینه به شما کمک می‌کند تا مختصات یک نقطه مشخص از پروژه را مشاهده کرده و آن را به تیم‌های دیگر گزارش کنید. به عنوان مثال، اگر لازم باشد محل دقیق یک جزء خاص را به پیمانکار یا تیم طراحی دیگر اطلاع دهید، این ابزار می‌تواند مختصات دقیق آن نقطه را در اختیار شما قرار دهد.

ارتباط بخش Coordinates با سایر بخش‌های رویت

بخش Coordinates در رویت به طور گسترده‌ای با سایر بخش‌های پروژه و ابزارهای دیگر مرتبط است. این بخش در هماهنگی با فایل‌های CAD، GIS و مدل‌های BIM از اهمیت ویژه‌ای برخوردار است. همچنین، این ابزارها به خوبی با تنظیمات Location and Site و Shared Coordinates هماهنگ می‌شوند تا موقعیت‌های جغرافیایی پروژه به درستی تعیین شده و همگام با سایر مدل‌ها باشند. به طور کلی، این تنظیمات برای پروژه‌هایی که دارای مقیاس بزرگ، چندسایتی و چندمدلی هستند، اهمیت ویژه‌ای دارد و از بروز اشتباهات مکانی جلوگیری می‌کند.

جمع‌بندی: نقش کلیدی ابزار Coordinates در رویت

بخش Coordinates در رویت یکی از ابزارهای مهم و کاربردی برای مدیریت دقیق مختصات در پروژه‌های ساختمانی است. این ابزار به کاربران اجازه می‌دهد که مختصات پروژه را با فایل‌های دیگر همگام‌سازی کنند، مختصات اشتراکی تعریف کنند، و مختصات دقیق هر نقطه را تعیین یا گزارش کنند. هر یک از گزینه‌های Acquire Coordinates، Publish Coordinates، Reset Shared Coordinates، Specify Coordinates at Point و Report Shared Coordinates به نحوی در همگام‌سازی و مدیریت بهتر پروژه‌های بزرگ و چندمدلی نقش دارند. استفاده صحیح از این ابزارها باعث بهینه‌سازی پروژه، کاهش خطاها و افزایش دقت در تمام مراحل طراحی و اجرا می‌شود.

در فرآیند مدلسازی اطلاعات ساختمان (BIM)، هماهنگی دقیق بین مختصات بخش‌های مختلف پروژه اهمیت بسیاری دارد. بخش Coordinates در رویت کمک می‌کند تا مدل‌های مختلفی که در پروژه استفاده می‌شوند، به درستی نسبت به یکدیگر موقعیت‌یابی شوند. این هماهنگی دقیق نه تنها در زمان طراحی، بلکه در طول اجرای پروژه نیز از بروز اشتباهات پرهزینه جلوگیری می‌کند. از سوی دیگر، هماهنگی بین مختصات سایت و ساختمان می‌تواند تحلیل‌های انرژی و نورپردازی را دقیق‌تر کند، که مستقیماً منجر به کاهش هزینه‌های مصرف انرژی و بهره‌برداری می‌شود. به این ترتیب، استفاده مؤثر از ابزارهای مختصات در رویت، به کاهش خطاها، بهینه‌سازی طراحی، و در نهایت کاهش هزینه‌های ساخت و بهره‌برداری پروژه کمک می‌کند.
