گروه Group در رویت – راهنمای کامل

دستور Group در رویت به شما اجازه می‌دهد تا مجموعه‌ای از عناصر یا آبجکت‌ها را به صورت یک گروه واحد درآورید و این گروه را مدیریت یا کپی کنید. این قابلیت برای زمانی مفید است که شما بخواهید تعدادی از اجزای مدل را که مرتباً استفاده می‌شوند، در قالب یک گروه سازماندهی کنید تا در صورت نیاز به تغییر، تمامی نسخه‌های آن به طور خودکار به‌روزرسانی شوند.

گزینه Model Group در رویت

گزینه Model Group در رویت یکی از ابزارهای مهم برای گروه‌بندی عناصر مدلی در یک پروژه است. این گزینه به کاربران این امکان را می‌دهد که مجموعه‌ای از عناصر مدل‌سازی شده‌(مانند دیوارها، درها، پنجره‌ها و سایر اجزای ساختمان) را در قالب یک گروه‌واحد قرار دهند. استفاده از Model Group بسیار مفید است، به‌ویژه در پروژه‌های بزرگ و پیچیده‌که در آن نیاز به تکرار و مدیریت آسان مجموعه‌های مشابه از عناصر وجود دارد. در ادامه به بررسی عملکرد و ویژگی‌های کلیدی این ابزار می‌پردازیم:

ویژگی‌های کلیدی Model Group:

1. ایجاد و مدیریت گروه‌ها:
   کاربران می‌توانند با انتخاب عناصر مختلف در یک پروژه، آن‌ها را در قالب یک گروه مدلی قرار دهند. این کار باعث می‌شود که عناصر در گروه به صورت واحدی مدیریت شوند و به راحتی در پروژه جابجا، تکثیر یا تغییر یابند.
2. استفاده مجدد از گروه‌ها:
   هنگامی که یک Model Group ایجاد شد، می‌توان آن را در بخش‌های مختلف پروژه یا حتی پروژه‌های دیگر استفاده کرد. این قابلیت به کاهش زمان طراحی و افزایش بهره‌وری کمک می‌کند.
3. ویرایش گروه‌ها:
   کاربران می‌توانند هر زمان که بخواهند وارد حالت ویرایش گروه شوند و عناصر جدیدی را به گروه اضافه کنند، عناصر موجود را حذف کنند یا تغییراتی در گروه ایجاد کنند. تمام تغییرات به صورت خودکار در تمامی نمونه‌های گروه اعمال می‌شود.
4. پشتیبانی از جزئیات پیوست شده:
   در کنار Model Group، می‌توان از Detail Group برای گروه‌بندی جزئیات خاص مانند تگ‌ها، ابعاد یا نمادهای دو‌بعدی استفاده کرد. این جزئیات به گروه‌های مدل اصلی پیوست می‌شوند و در هنگام جابجایی یا تکثیر گروه، همزمان با آن‌ها منتقل می‌شوند.
5. پشتیبانی از مدل‌های لینک شده:
   یکی از قابلیت‌های Model Group این است که کاربران می‌توانند گروه‌ها را از مدل‌های لینک شده‌(مثلاً از دیگر پروژه‌های رویت) ایجاد کنند. این امر برای پروژه‌هایی که از چندین فایل یا تیم استفاده می‌کنند، بسیار مفید است.

کاربردهای اصلی Model Group:

• تکرار بخش‌های مشابه پروژه: برای مثال، در یک پروژه با طبقات متعدد، می‌توانید طراحی یک واحد مسکونی یا اداری را به‌عنوان یک Model Group ذخیره کنید و آن را در طبقات مختلف کپی کنید.
• تغییرات سریع و هماهنگ: هرگونه تغییر در یک گروه مدلی به صورت همزمان در تمام نمونه‌های گروه اعمال می‌شود، بنابراین مدیریت تغییرات در پروژه آسان‌تر می‌شود.
• صرفه‌جویی در زمان و کاهش خطا: به دلیل امکان استفاده مجدد از گروه‌ها و مدیریت بهتر آن‌ها، کاربران می‌توانند زمان طراحی را کاهش داده‌و از ایجاد خطاهای احتمالی جلوگیری کنند.

دسترسی به گزینه Model Group:

این گزینه از طریق مسیرهای مختلف در نرم‌افزار رویت قابل دسترسی است:

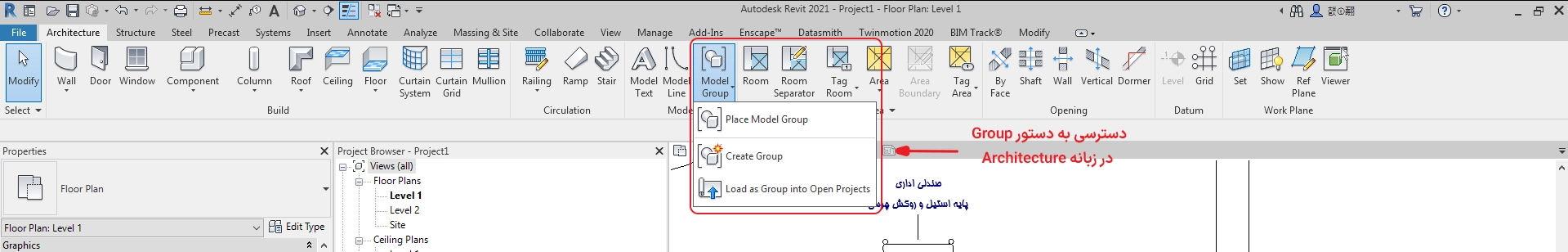

• Architecture tab > Model panel > Model Group

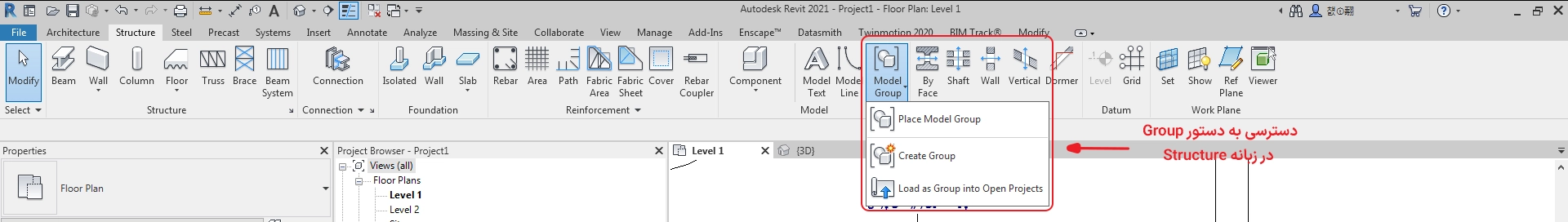

• Structure tab > Model panel > Model Group

گزینه Detail Group در رویت

گزینه Detail Group در رویت برای گروه‌بندی عناصر دوبعدی یا جزئیات خاص در یک پروژه استفاده می‌شود. این ابزار به کاربران امکان می‌دهد که مجموعه‌ای از جزئیات ترسیمی، مانند تگ‌ها، ابعاد، و نمادهای دوبعدی که در نماهای خاص پروژه به کار می‌روند، را به‌صورت یک گروه واحد مدیریت کنند. Detail Group بیشتر برای مواردی که وابسته به نما یا سطح خاصی از پروژه‌هستند (مانند پلان‌ها، نماها و برش‌ها) به کار می‌رود.

ویژگی‌های کلیدی Detail Group:

1. گروه‌بندی عناصر دوبعدی:
   از Detail Group می‌توان برای گروه‌بندی عناصر دوبعدی مثل خطوط، هاشورها، تگ‌ها، یادداشت‌ها و ابعاد استفاده کرد. این عناصر معمولاً در نماهای دوبعدی پروژه نمایش داده‌می‌شوند و به مدل سه‌بعدی وابسته‌نیستند.
2. استفاده مجدد در نماهای مختلف:
   پس از ایجاد یک Detail Group، می‌توان آن را در نماهای مختلف پروژه استفاده کرد. برای مثال، اگر یک مجموعه خاص از ابعاد و توضیحات در چندین پلان نیاز باشد، می‌توان با استفاده از Detail Group آن‌ها را به‌راحتی در نماهای دیگر تکرار کرد.
3. ویرایش گروه‌ها:
   هر زمان که لازم باشد، می‌توانید وارد حالت ویرایش گروه شوید و عناصر جدیدی را به Detail Group اضافه کنید، عناصری را حذف کنید یا تغییرات دیگری اعمال کنید. تمامی تغییرات به‌صورت خودکار در تمامی نمونه‌های آن گروه در پروژه اعمال می‌شود.
4. پیوست به گروه‌های مدلی (Model Group):
   می‌توانید یک Detail Group را به یک Model Group پیوست کنید. به‌عنوان مثال، اگر شما یک Model Group برای یک بخش از ساختمان (مثلاً یک اتاق) داشته باشید، می‌توانید یک Detail Group شامل تگ‌ها و جزئیات دوبعدی برای آن اتاق ایجاد کرده و به گروه مدلی اضافه کنید. این کار باعث می‌شود که همزمان با جابجایی یا تکثیر گروه مدلی، جزئیات دوبعدی نیز جابجا شوند.
5. مدیریت بهتر جزئیات تکراری:
   استفاده از Detail Group کمک می‌کند تا جزئیات دوبعدی تکراری، مانند تگ‌ها یا توضیحات مشابه، به‌صورت بهینه در پروژه مدیریت شوند. هر تغییری که در یک Detail Group ایجاد شود، در تمام نمونه‌های آن اعمال می‌شود، بنابراین می‌توان اطمینان حاصل کرد که تمامی نماها به‌روزرسانی شده‌اند.

کاربردهای اصلی Detail Group:

• ایجاد گروه‌های جزئیات تکراری: برای مثال، در یک پروژه می‌توانید مجموعه‌ای از ابعاد، خطوط و توضیحات مربوط به یک نما یا برش را در قالب یک Detail Group ذخیره کنید و آن را در سایر نماها نیز استفاده کنید.
• پیوست به گروه‌های مدلی: برای گروه‌بندی جزئیات مربوط به یک Model Group، مانند تگ‌ها و یادداشت‌ها، می‌توان از Detail Group استفاده کرد.
• صرفه‌جویی در زمان و کاهش خطا: با استفاده از Detail Group، شما می‌توانید جزئیات را تنها یک‌بار ایجاد کرده و سپس در بخش‌های مختلف پروژه از آن‌ها استفاده کنید. این کار باعث کاهش خطاهای احتمالی و افزایش بهره‌وری می‌شود.

نحوه دسترسی به Detail Group:

برای دسترسی به Detail Group، می‌توانید به مسیر زیر در نرم‌افزار رویت بروید:

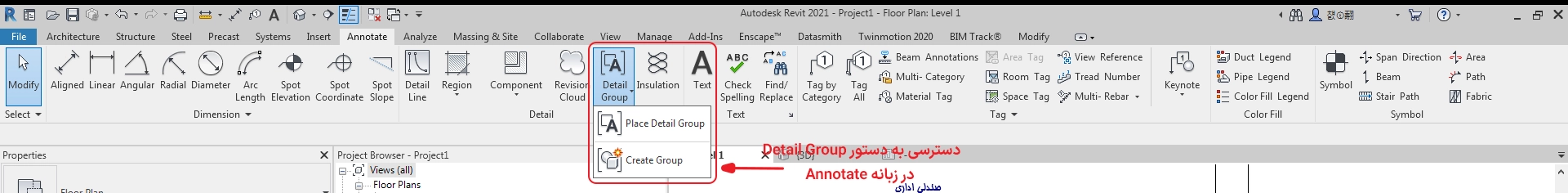

• Annotate tab > Detail panel > Detail Group

تفاوت و کاربرد دستورات Model Group و Detail Group

در نرم‌افزار رویت، دستورات Model Group و Detail Group هر دو برای گروه‌بندی و مدیریت مجموعه‌ای از عناصر به‌کار می‌روند، اما کاربرد و نوع عناصر مورد استفاده در هر یک متفاوت است. در ادامه به تفاوت‌های اصلی این دو دستور می‌پردازیم:

۱. نوع عناصر:

• Model Group:
• برای گروه‌بندی عناصر سه‌بعدی یا اجزای مدلی استفاده می‌شود. این عناصر شامل دیوارها، درها، پنجره‌ها، ستون‌ها و سایر اجزای معماری یا سازه‌ای هستند.
• این عناصر به کل مدل ساختمان وابسته‌هستند و در تمامی نماها و بخش‌های مدل قابل مشاهده و مدیریت هستند.
• Detail Group:
• برای گروه‌بندی عناصر دوبعدی یا جزئیات ترسیمی استفاده می‌شود. این عناصر شامل تگ‌ها، ابعاد، خطوط، هاشورها و توضیحات مرتبط با نماها یا برش‌های دوبعدی هستند.
• این عناصر معمولاً به نمای خاصی وابسته‌هستند و به مدل سه‌بعدی ارتباط مستقیمی ندارند.

۲. کاربرد در پروژه:

• Model Group:
• بیشتر برای تکرار و مدیریت مجموعه‌ای از عناصر مدلی که در بخش‌های مختلف پروژه استفاده می‌شوند کاربرد دارد. برای مثال، یک واحد مسکونی یا اتاق تکراری در یک ساختمان چند طبقه.
• هر تغییری که در یک Model Group اعمال شود، در تمامی نمونه‌های آن در پروژه اعمال می‌شود.
• Detail Group:
• برای مدیریت جزئیات دوبعدی که ممکن است در نماهای مختلف تکرار شوند، به کار می‌رود. برای مثال، ابعاد و توضیحات مرتبط با یک برش یا نما که می‌تواند در چند نما استفاده شود.
• تغییرات در یک Detail Group در تمامی نمونه‌های آن در نماهای مختلف به‌روزرسانی می‌شود.

۳. ارتباط با عناصر خاص:

• Model Group:
• عناصر گروه‌بندی شده‌در Model Group معمولاً عناصر مدل‌سازی شده‌سه‌بعدی هستند که در کل مدل ساختمان تأثیرگذارند.
• می‌توان جزئیات دوبعدی مانند تگ‌ها یا ابعاد را به‌صورت Detail Group به یک Model Group پیوست کرد.
• Detail Group:
• عناصر درون یک Detail Group معمولاً به یک نمای خاص مرتبط هستند و با مدل سه‌بعدی تعامل مستقیم ندارند.
• این گروه‌ها برای سازمان‌دهی و تکرار جزئیات ترسیمی در نماها و برش‌های دوبعدی مناسب هستند.

۴. حالت‌های ویرایش:

• Model Group:
• در حالت ویرایش یک Model Group، می‌توان عناصر جدید سه‌بعدی اضافه کرد، عناصری را حذف کرد یا گروه را تغییر داد. تمامی تغییرات به‌طور خودکار در سایر نمونه‌های گروه اعمال می‌شود.
• Detail Group:
• در حالت ویرایش یک Detail Group، می‌توان جزئیات دوبعدی مثل خطوط، تگ‌ها، و ابعاد را تغییر داد. تغییرات به‌طور خودکار در تمامی نماهای مرتبط اعمال می‌شود.

۵. پیوستگی به مدل:

• Model Group:
• به‌صورت مستقیم با مدل سه‌بعدی ساختمان در ارتباط است و در تمامی نماها و دیدگاه‌های سه‌بعدی قابل مشاهده است.
• Detail Group:
• به نماها و برش‌های خاص پروژه محدود است و معمولاً در نماهای دو‌بعدی و جزئیات ترسیمی استفاده می‌شود.

جمع‌بندی تفاوت‌ها:

این تفاوت‌ها به شما کمک می‌کند تا در پروژه‌های خود به‌طور بهینه از Model Group و Detail Group برای مدیریت بهتر و سازمان‌دهی اجزا و جزئیات استفاده کنید. اگر به توضیحات بیشتری نیاز دارید، خوشحال می‌شوم کمک کنم!

مراحل ایجاد و استفاده از دستور Group

1. انتخاب عناصر: ابتدا باید مجموعه‌ای از عناصر را انتخاب کنید که قصد دارید آن‌ها را به یک گروه تبدیل کنید. این عناصر می‌توانند شامل دیوارها، درها، پنجره‌ها، یا حتی مبلمان و تجهیزات باشند.
2. ایجاد گروه: پس از انتخاب عناصر، به تب Modify در نوار ابزار اصلی بروید و از بخش Create گزینه Group را انتخاب کنید. سپس پنجره‌ای باز می‌شود که باید برای گروه خود یک نام مشخص کنید. با تایید نام، گروه جدیدی ایجاد می‌شود.
3. مدیریت گروه‌ها:
   • برای ویرایش گروه، می‌توانید گروه را انتخاب کرده و گزینه Edit Group را بزنید. در این حالت می‌توانید اعضای گروه را تغییر دهید، عناصر جدید اضافه کنید یا برخی عناصر را حذف کنید.
   • با استفاده از گزینه Ungroup، می‌توانید گروه را از حالت گروه خارج کرده و عناصر به صورت مجزا در مدل باقی بمانند.
4. کپی و تکرار گروه: یک گروه می‌تواند چندین بار در پروژه کپی شود. هر تغییر در یک نمونه از گروه به صورت خودکار در تمامی نمونه‌های دیگر اعمال می‌شود. این ویژگی زمانی مفید است که بخواهید اجزایی که در بخش‌های مختلف یک پروژه تکرار می‌شوند، به راحتی مدیریت کنید.

جمع‌بندی

در این مقاله به بررسی دو دستور مهم در نرم‌افزار رویت، یعنی Model Group و Detail Group پرداخته‌شد. Model Group به کاربران این امکان را می‌دهد که مجموعه‌ای از عناصر مدل سه‌بعدی را به‌عنوان یک واحد مستقل تعریف و مدیریت کنند، که به خصوص در طراحی‌های پیچیده و بزرگ مفید است. از سوی دیگر، Detail Group برای تجزیه و تحلیل جزئیات و عناصر دو بعدی مانند برچسب‌ها و ابعاد به‌کار می‌رود، که به‌طور خاص در مراحل مستندات و نمایش‌های گرافیکی کاربرد دارد.

تفاوت‌های کلیدی میان این دو گروه در نوع عناصر موجود در آن‌ها و نحوه استفاده از آن‌ها در نمایشی بهینه از پروژه است. Model Groups بیشتر بر روی ساختار فیزیکی و مدل‌سازی تأکید دارند، در حالی که Detail Groups به جنبه‌های بصری و مستندات مرتبط می‌پردازند. این دو دستور به‌ویژه در زمینه مدل‌سازی اطلاعات ساختمان (BIM) اهمیت زیادی دارند، زیرا با ایجاد و مدیریت کارآمد گروه‌ها، می‌توان روند طراحی و ساخت را بهبود بخشید و دقت و هماهنگی بیشتری در پروژه‌ها ایجاد کرد. به‌این‌ترتیب، استفاده از این ابزارها در رویت به تسهیل فرآیندهای مدلسازی و مستندسازی در پروژه‌های ساختمانی کمک می‌کند.
