آموزش تعریف دال بتنی تو پر دو طرفه در ETABS+ راهنمای تصویری

بطور کلی عملکرد دال ها به لحاظ انتقال بار بصورت یکطرفه یا دو طرفه به شرایطی مانند نوع سقف (جهت تیرچه ها)، وضعیت قرارگیری تکیه گاه ها و نسبت ابعادی اضلاع دال دارد. در این مقاله به تعریف دال بتنی تو پر دو طرفه در ETABS به همراه راهنمای تصویری می‌پردازیم.

دال بتنی توپر دو طرفه

بطور کلی عملکرد دال ها به لحاظ انتقال بار بصورت یکطرفه یا دو طرفه به شرایطی مانند نوع سقف (جهت تیرچه ها)، وضعیت قرارگیری تکیه گاه ها و نسبت ابعادی اضلاع دال دارد. دال های دو طرفه با عملکرد خمشی خود در دو راستای متعامد بارهای ثقلی را به تکیه گاه منتقل می نمایند. در دال های دو طرفه برای تعیین سهم تیرهای لبه دال می توان از روش تقریبی نیمساز که در کتب مختلف به آن اشاره‌شده‌است استفاده نمود

بطور کلی در دال‌های بتنی که قابلیت انتقال بار در دو جهت را دارند در صورتیکه در چهار طرف دارای تکیه‌گاه‌بوده و نسبت بعد بزرگتر به بعد کوچکتر دال کمتر از 2 باشد می‌توانند به عنوات دال دو طرفه محسوب شده‌و آرماتورهای خمشی در دو راستای متعامد در داخل دال در بالا و پایین مقطع قرار گیرند. استفاده از دال دو طرفه‌با توجه به قابلیت انتقال بار در دو جهت نسبت به یک دال مشابه یکطرفه موجب کاهش ضخامت سقف شده‌و همچنین می‌تواند در دهانه‌های بلندتر نسبت به دال یکطرفه استفاده‌گردد.

تفاوت SLAB و Deck در ایتبس

هنگام استفاده از گزینه SLAB SECTION در تعریف دال ها در واقع ایتبس بطور خودکار انتقال بارها را در دو جهت برای دال انجام می دهد در صورتیکه استفاده از گزینه DECK SECTION برای تعریف سقف ها موجب انتقال بار سقف در یک جهت به تکیه گاه ها می شود.

تفاوت SHELL و MEMBRANE در ایتبس

استفاده‌از گزینه‌SHELL در تعریف سقف ها باعث انتقال خمش در لبه‌های سقف به اعضای تکیه‌گاهی شده‌(لبه پیوسته) و عملا سقف نیز در باربری جانبی سازه‌مشارکت می نماید در صورتیکه استفاده‌از گزینه MEMBRANE موجب ایجاد اتصال مفصلی بین لبه سقف با تیر تکیه گاهی خود شده و انتقال لنگری بین سقف و تیر انجام نمی‌شود. در این حالت سقف در باربری جانبی مشارکت نمی نماید. لازم به ذکر است در نرم افزار ایتبس هنگام تعریف مقاطع DECK برای سقف ها، بصورت اتوماتیک نوع انها MEMBRANE درنظر گرفته‌می‌شود.

تعریف گام به گام دال بتنی تو پر دو طرفه در ETABS

در ادامه به صورت شفاف و گام به گام مراحل تعریف دال بتنی تو پر دو طرفه در ETABS تشریح شده است.

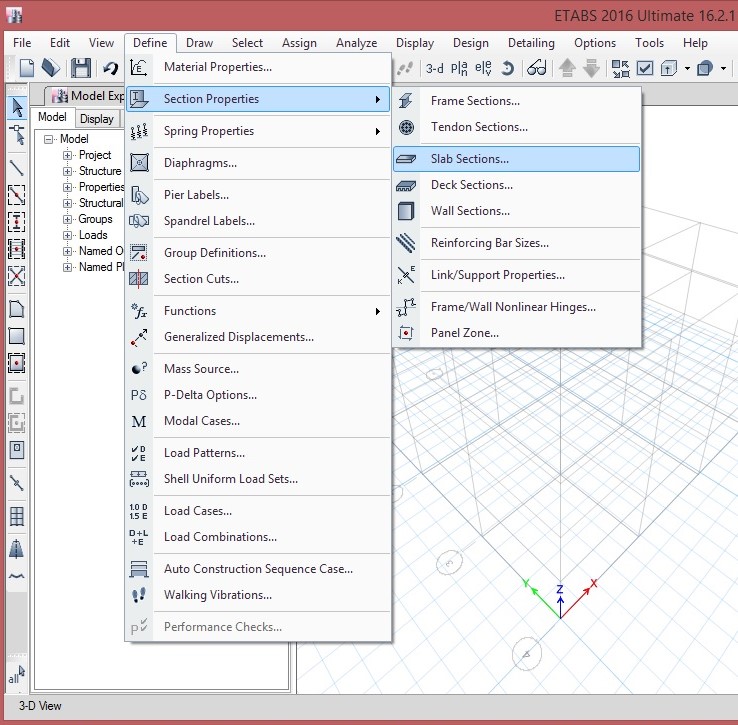

گام اول: ورود به بخش تعریف مقطع:

از نوار اصلی در سمت بالای صفحه، به منوی Define بروید.

سپس گزینه Section Properties را انتخاب کنید.

سپس بر رویSlab Sections کلیک نمایید.

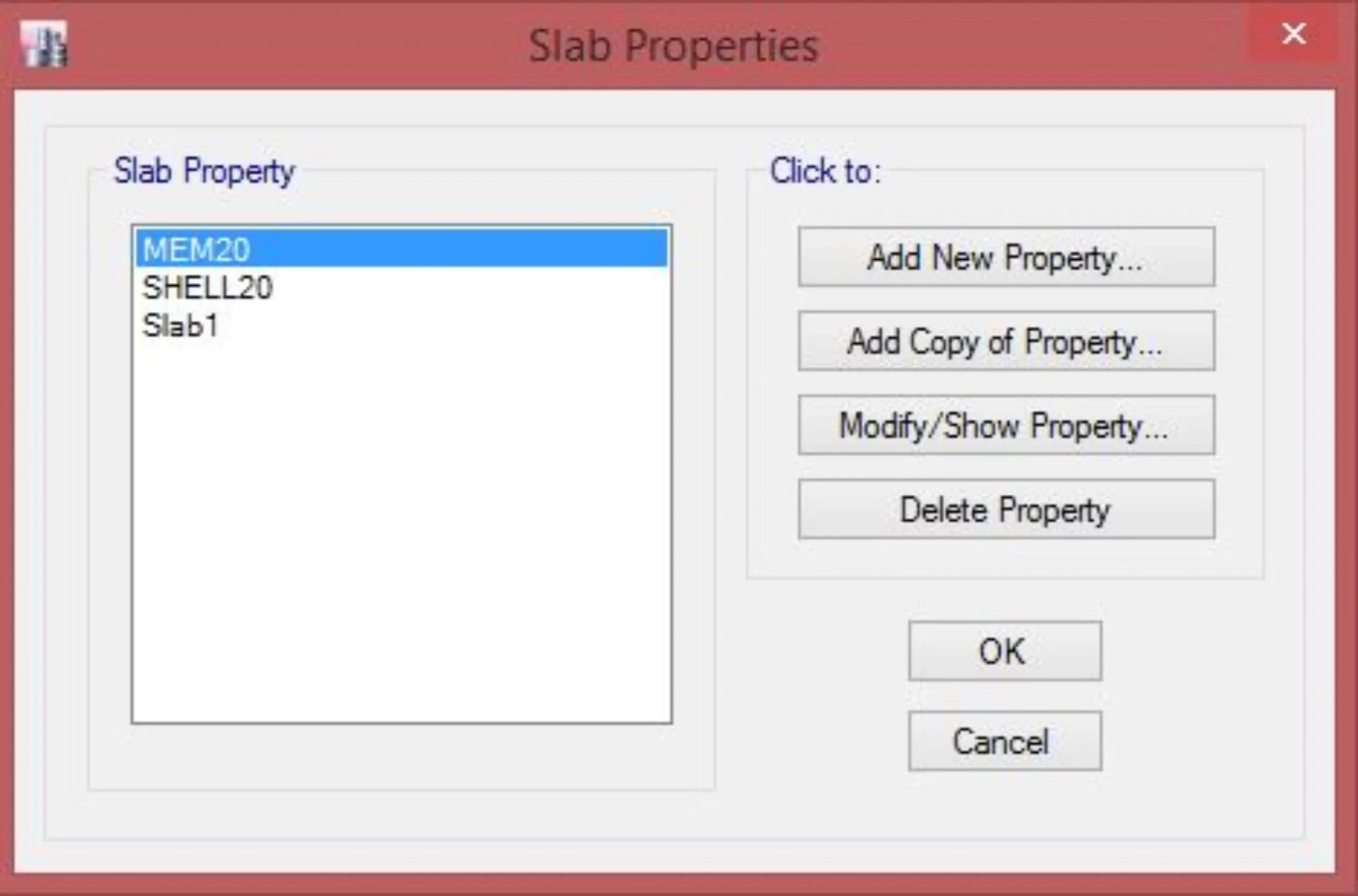

گام دوم: افزودن مقطع جدید:

در پنجره Slab Properties، روی دکمه Add New Property کلیک کنید.

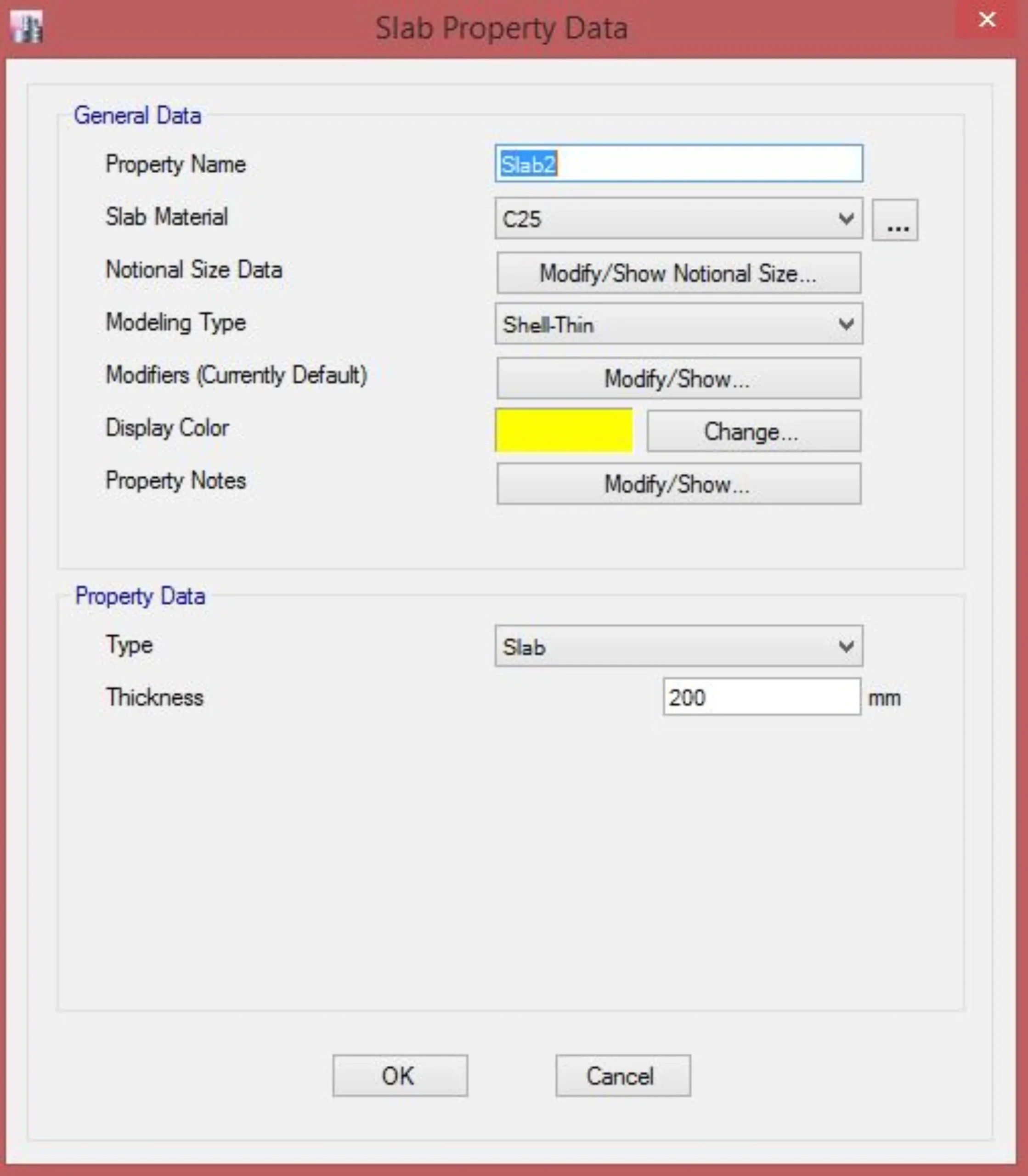

گام سوم: تعریف مشخصات هندسی و مصالح مقطع دال:

بخش General Data:

Property Name نام دلخواه مقطع را وارد نمایید.

در قسمت Slab Material مصالح بتن دال را تعیین نمایید.

در قسمت Modeling Type، گزینه Shell-Thin را انتخاب نمایید.

بخش Property Dara:

در قسمت Type، گزینه Slab را انتخاب نمایید.

در قسمت Thickness، ضخامت (ارتفاع) مقطع دال را وارد نمایید.

گام چهارم: تایید نهایی

پنجره‌های باز شده‌را با کلیک بر روی OK تایید کنید تا بسته‌شوند.

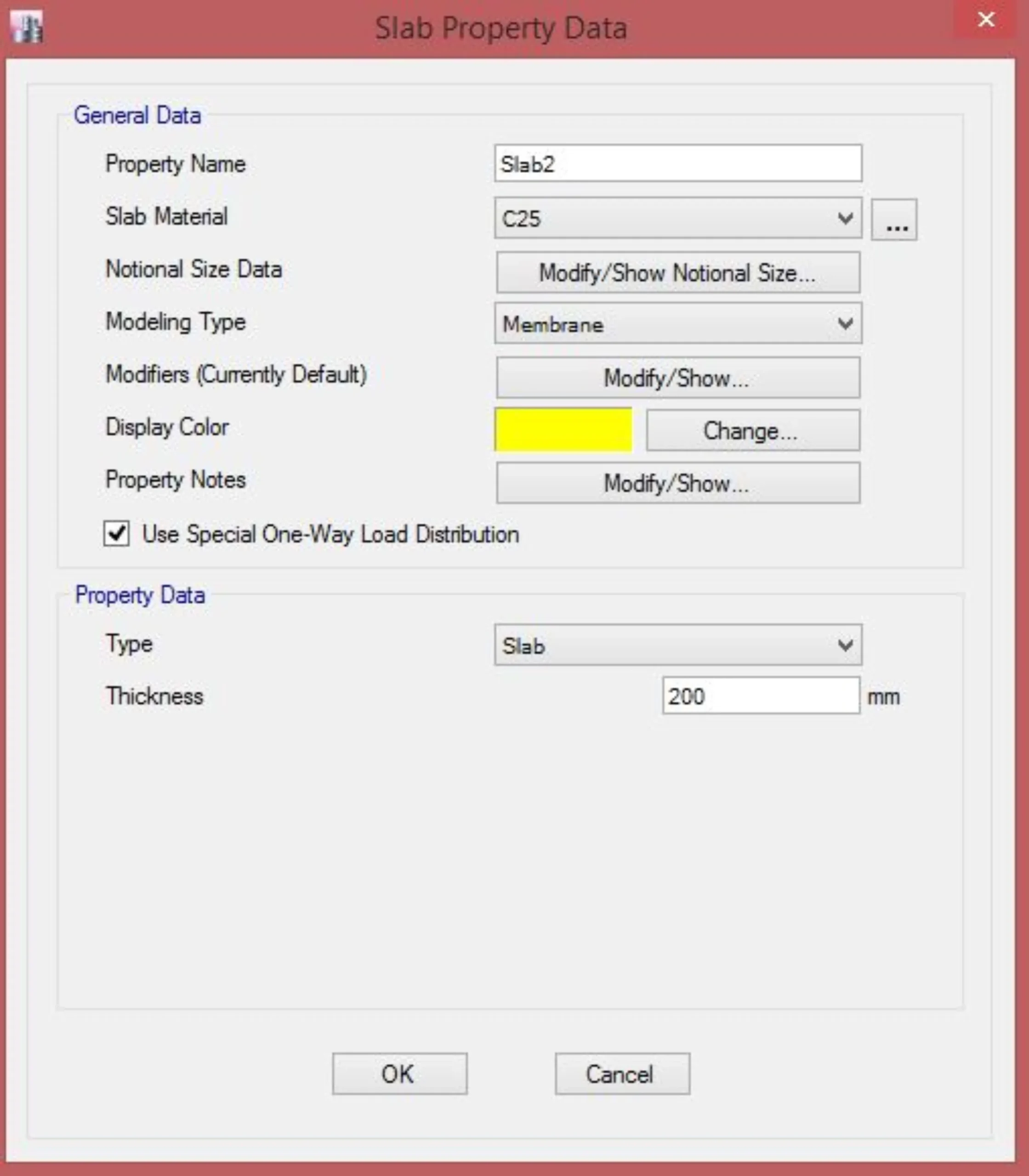

گزینه تبدیل دال دو طرفه به یک طرفه برای انتقال بارها:

مطابق شکل زیر در صورتیکه در قسمت Modeling Type، گزینه Membrane انتخاب شود، حالت جدیدی در انتهای بخش Genera Data با عنوان Use Special One-Way Load Distribution ایجاد می‌شود که با تیک زدن این حالت انتقال بارها در جهت محور محلی 1 المان سطحی دال انجام می‌گردد. با استفاده از مدل Membrane شرایط مرزی دال در لبه ها مفصل درنظرگرفته می شود.

نکته مهم در استفاده از Slab Section و گزینه Shell

در هنگام استفاده از Slab Section و گزینه Shell در نرم افزار می بایست برای انتقال صحیح بارها از المان Shell به تیرهای اطراف، دال سقف مش بندی گردد.

جمع بندی

تعریف دال بتنی توپر دوطرفه در ETABS، زمانی به حداکثر کارایی خود می‌رسد که به‌عنوان بخشی از یک مدل هماهنگ در فرآیند مدلسازی اطلاعات ساخت (BIM) در نظر گرفته شود. مشخصاتی مانند ضخامت دال، نوع سیستم باربر، و نحوه اتصال به تیرها و ستون‌ها، باید به‌صورت دقیق در مدل تحلیلی وارد شده و سپس در نرم‌افزارهایی مانند Revit نیز با همان ابعاد و موقعیت مدلسازی شوند. این هماهنگی بین مدل تحلیلی و مدل اطلاعاتی، باعث جلوگیری از تداخلات سازه‌ای و معماری، بهبود مستندسازی اجرایی و دقت در برآورد مصالح می‌گردد. در واقع، تعریف اصولی دال دوطرفه در ETABS گامی مهم در ایجاد یک مدل BIM دقیق، قابل اعتماد و منطبق با واقعیت‌های اجرایی پروژه است.
