آموزش تعریف دال وافل دوطرفه در ETABS + راهنمای تصویری

دال وافل دو طرفه نوع دیگری از سقف‌ها می‌باشد که استفاده از آن در سالهای اخیر در کشور رایج شده است. در این مقاله به آموزش تعریف دال وافل دوطرفه در ETABS به همراه راهنمای تصویری پرداخته‌ایم.

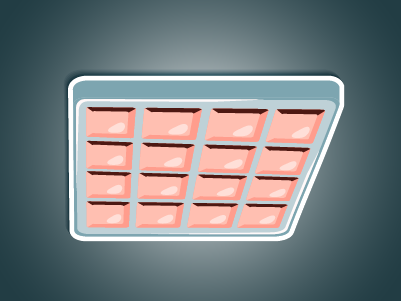

معرفی کلیات دال وافل دوطرفه

این سقف به دلیل مزایایی مانند پوشش دهانه های بلندتر نسبت به سقف های متداول، افزایش صلبیت و مقاومت در دو جهت، امکان کنترل مناسبتر خیز سقف، حذف بتن غیر مفید در نواحی کششی و ظاهری متفاوت نسبت به سقف های متداول مورد توجه سازندگان و طراحان قرارگرفته است، اگرچه این سقف دارای معایبی نیز می باشد که از جمله آنها می توان به هزینه های بالای اجرا و نیاز به اکیپ متخصص اشاره نمود.

رفتار این سقف با کاربرد قالبهای مربع شکل بصورت دال دو طرفه می باشد. در صورت نیاز به طراحی صحیح این سقف می بایست از نرم افزار ایتبس در نسخه 2019 استفاده شود اما در صورتیکه طراح قصد طراحی سقف را نداشته باشد، اثرات آن مانند سایر سقفها می‌تواند در نسخه های پایینتر نیز لحاط گردد.

تعریف گام به گام دال وافل دوطرفه در ETABS

گام اول: ورود به بخش تعریف مقطع:

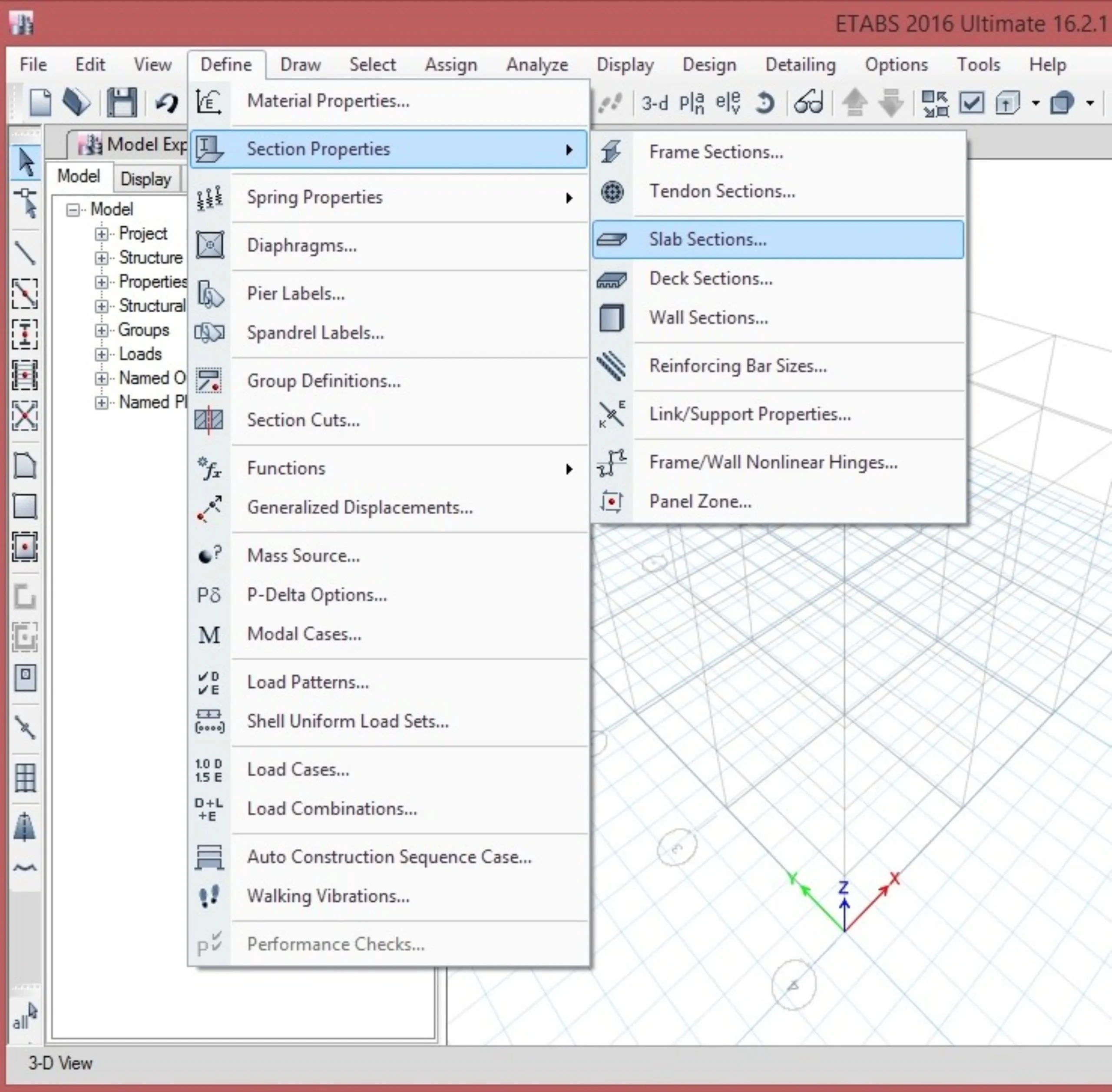

از نوار اصلی در سمت بالای صفحه، به منوی Define بروید.

سپس گزینه Section Properties را انتخاب کنید.

سپس بر رویSlab Sections کلیک نمایید.

گام دوم: افزودن مقطع جدید:

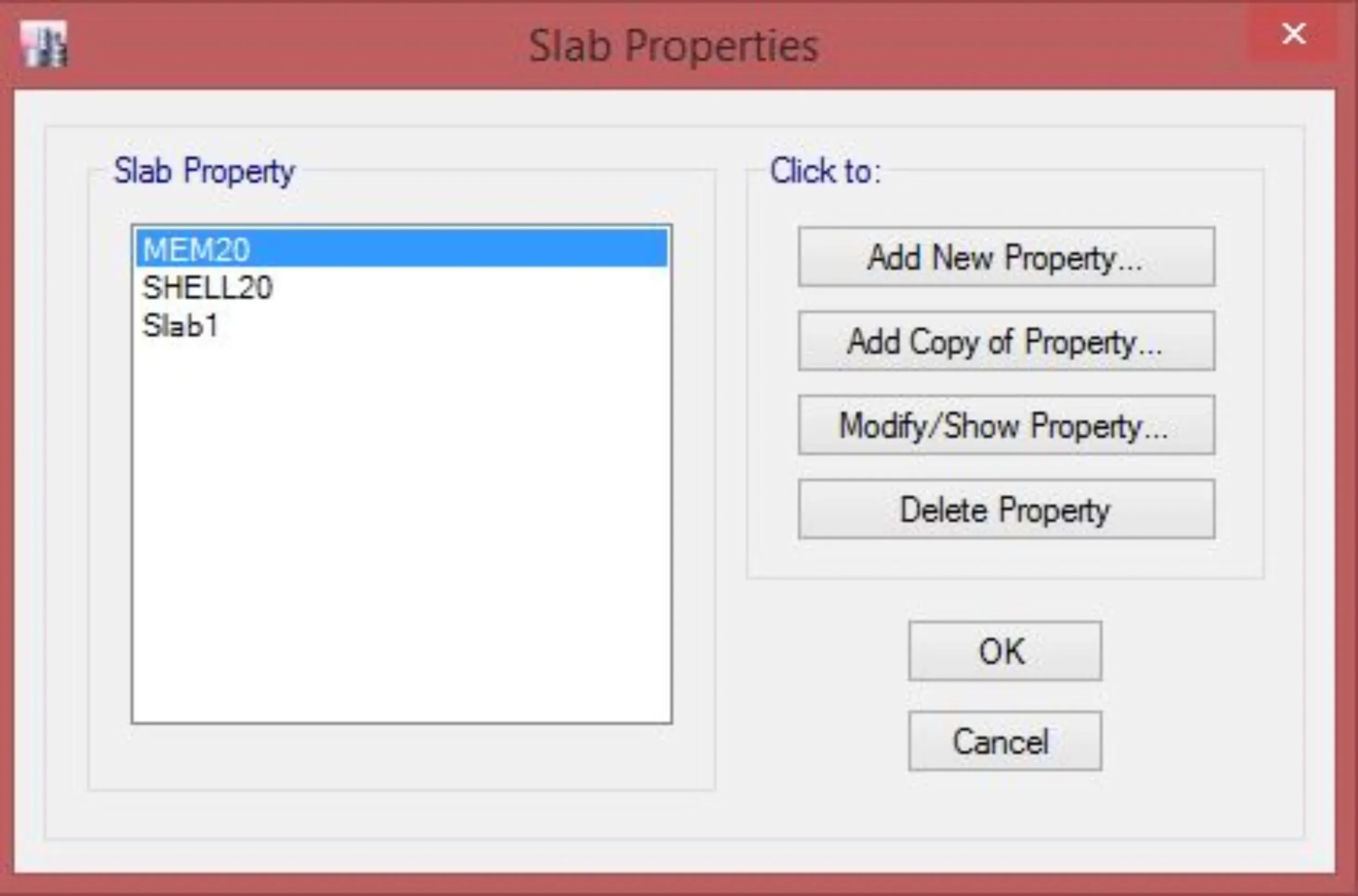

در پنجره Slab Properties، روی دکمه Add New Property کلیک کنید.

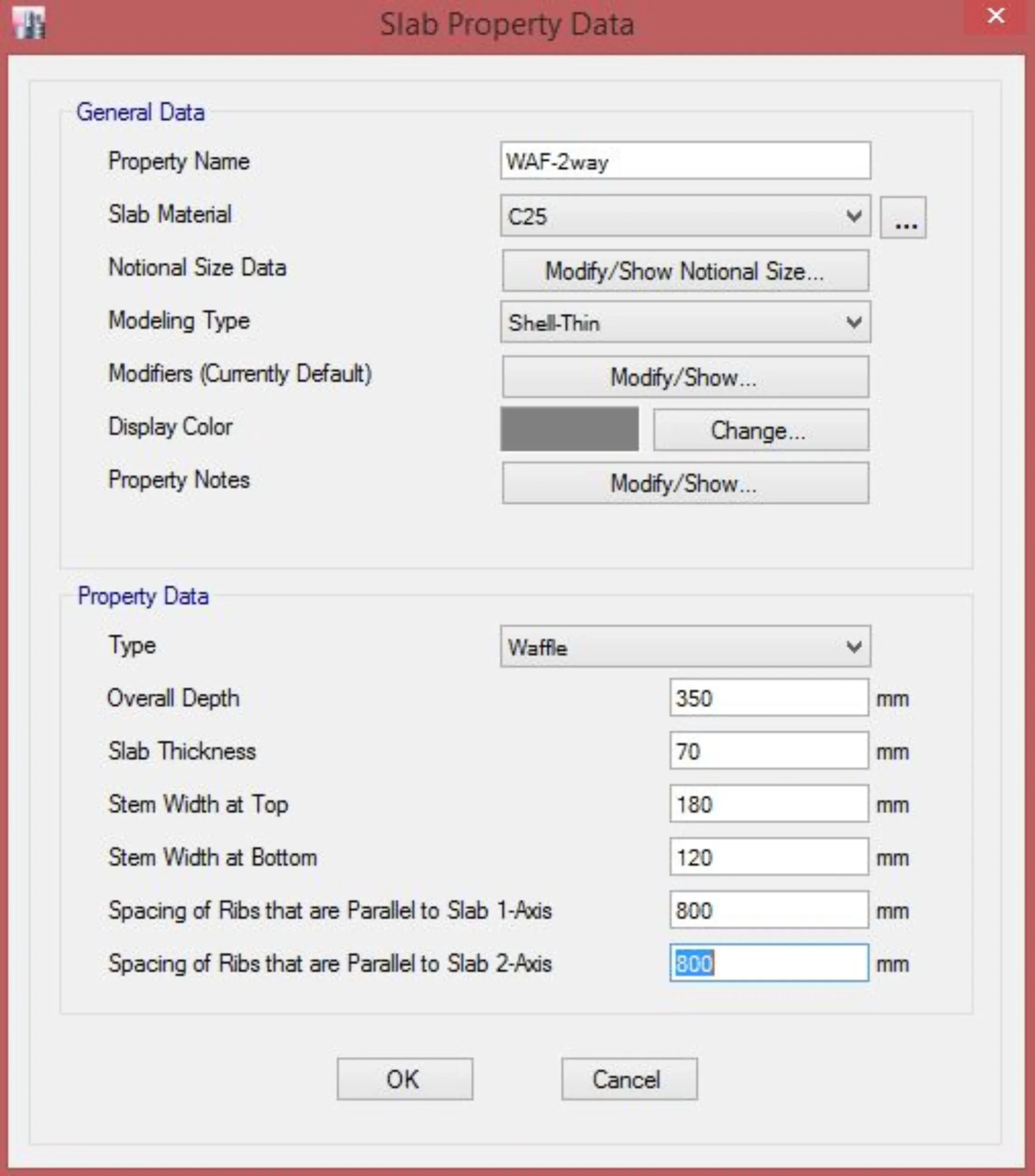

گام سوم: تعریف مشخصات هندسی و مصالح مقطع دال:

بخش General Data:

در هر یک بخش‌های زیر موارد خواسته‌شده را وارد نمایید.

Property Name نام دلخواه مقطع را وارد نمایید.

Slab Material مصالح بتن دال را تعیین نمایید.

Modeling Type، گزینه Shell-Thin را انتخاب نمایید.

بخش Property Data:

در هر یک از بخش‌های زیر موارد خواسته‌شده را وارد نمایید.

Type، گزینه Waffle را انتخاب نمایید.

Overall Depth، ارتفاع کلی مقطع دال را وارد نمایید.

Slab Thickness، ضخامت دال روی تیرچه ها را تعیین نمایید.

Stem Width at Top، عرض پاشنه تیرچه در بالای آنرا بر اساس قالبهای مورد استفاده تعیین نمایید.

Stem Width at Bottom، عرض پاشنه تیرچه در پایین آنرا بر اساس قالبهای مورد استفاده تعیین نمایید.

Spacing of Ribs that are Parallel to Slab 1-Axis فاصله تیرچه هایی که در راستای محور محلی 1 المان سطحی دال می باشند وارد نمایید.

Spacing of Ribs that are Parallel to Slab 2-Axis فاصله تیرچه هایی که در راستای محور محلی 2 المان سطحی دال می باشند وارد نمایید.

با توجه‌به استفاده از Slab Section و گزینه Shell، انتقال بار ثقلی در این سقف در دو جهت انجام گرفته‌و لبه‌های دال بصورت پیوسته عمل می‌نمایند (دال در سختی جانبی نیز مشارکت می‌نماید)

گام چهارم: تایید نهایی

بر روی OK کلیک نمایید تا پنجره‌های مربوطه بسته‌شوند.

جمع بندی

تعریف دال وافل دوطرفه در ETABS، فراتر از یک مدل‌سازی تحلیلی، بخش مهمی از جریان اطلاعات در فرآیند مدلسازی اطلاعات ساخت (BIM) محسوب می‌شود. این نوع دال به دلیل هندسه پیچیده‌اش نیازمند دقت بالا در تعریف پارامترهایی مانند ضخامت دال، ارتفاع و فاصله تیرچه‌ها در دو جهت و نحوه توزیع بار است. زمانی که این مشخصات به‌درستی در ETABS وارد شوند، باید در مدل BIM نیز با همان دقت بازتاب یابند تا هماهنگی کامل بین مدل تحلیلی و مدل سه‌بعدی اطلاعاتی حفظ شود. این هماهنگی، بستر لازم را برای جلوگیری از تداخلات سازه‌ای، افزایش دقت در ترسیمات اجرایی و تسهیل مدیریت پروژه در طول چرخه عمر آن فراهم می‌سازد. به همین دلیل، تعریف دقیق دال وافل دوطرفه نقش کلیدی در تضمین یکپارچگی و کارآمدی مدل BIM ایفا می‌کند.
