آموزش تعریف دال وافل یکطرفه در ETABS+ راهنمای تصویری

هدف از کاربرد دال وافل علاوه بر استفاده از عناصر زیبایی شناختی به جهت مشبک بودن دال در زیر آن نسبت به دال توپر، استفاده بهینه از مصالح بتن در ظرفیت باربری می باشد. در این مقاله به نحوه تعریف دال وافل یکطرفه در ETABS همراه راهنمای تصویری پرداخته‌ایم.

معرفی کلیات دال وافل یکطرفه

ساخت دال وافل توسط قالبهای مستطیلی و یا مربعی انجام می‌شود که در صورت استفاده از قالب‌های مستطیلی رفتار دال به حالت یکطرفه نزدیکتر می‌شود، اگر چه در واقعیت انتقال بار در جهت عمود بر تیرچه‌ها نیز انجام می‌گردد و رفتار واقعی کاملا یک طرفه نمی‌باشد ولی در دال وافل با قالبهای مستطیلی می‌توان تیرچه‌های اصلی را در جهت طول قالب‌های مستطیلی در نظر گرفت و نقش تیرچه‌های عمود بر جهت تیرچه‌های اصلی را به عنوان کلاف عرضی منظور نمود. در این حالت عمده بارهای وارد به سقف در جهت تیرچه‌های اصلی بصورت یک طرفه منتقل خواهد شد.

تعریف گام به گام دال وافل یکطرفه در ETABS

گام اول: ورود به بخش تعریف مقطع:

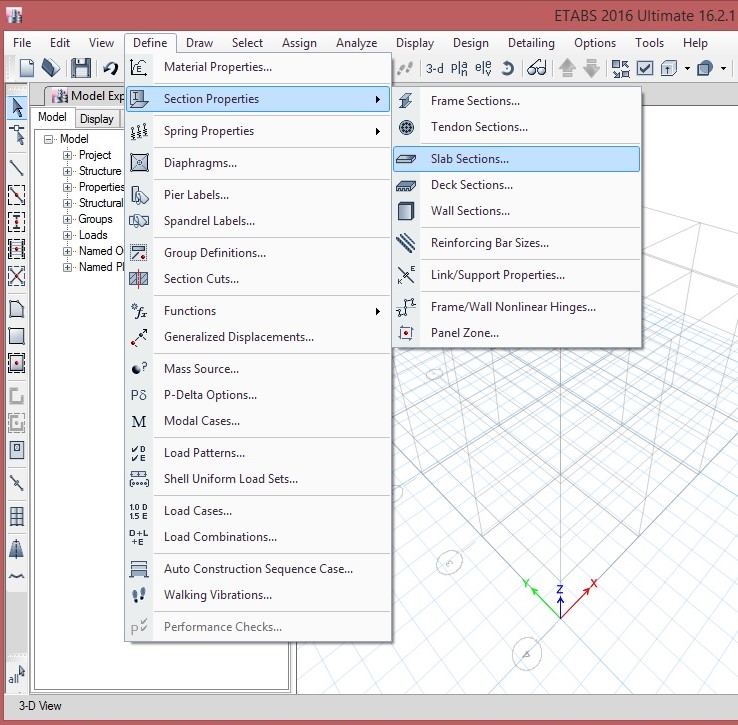

از نوار اصلی در سمت بالای صفحه، به منوی Define بروید.

سپس گزینه Section Properties را انتخاب کنید.

سپس بر رویSlab Sections کلیک نمایید.

گام دوم: افزودن مقطع جدید:

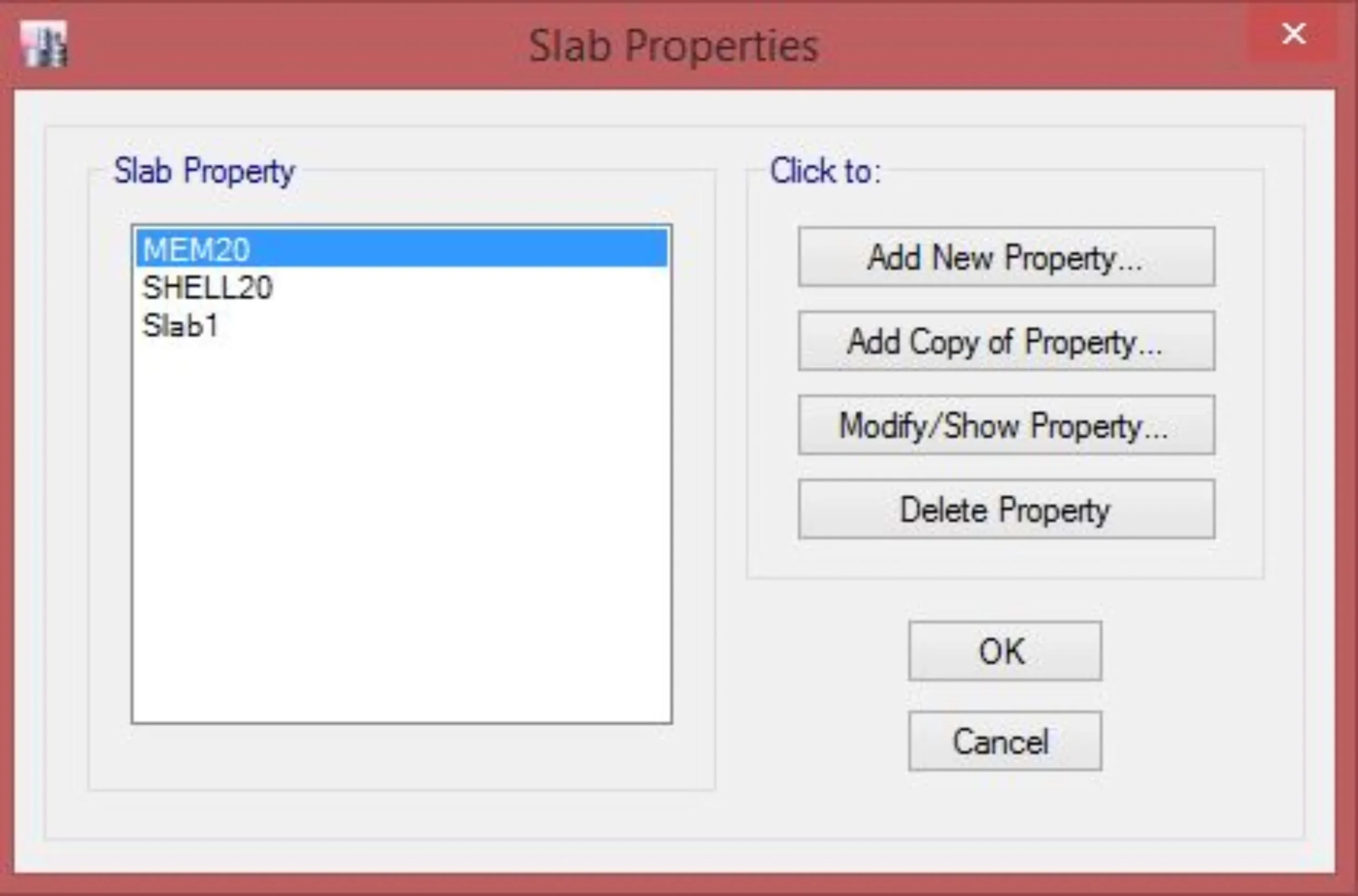

در پنجره Slab Properties، روی دکمه Add New Property کلیک کنید.

گام سوم: تعریف مشخصات هندسی و مصالح مقطع دال:

بخش General Data:

در هر یک از بخش‌های زیر موارد خواسته‌شده را وارد نمایید.

Property Name نام دلخواه مقطع را وارد نمایید.

Slab Material مصالح بتن دال را تعیین نمایید.

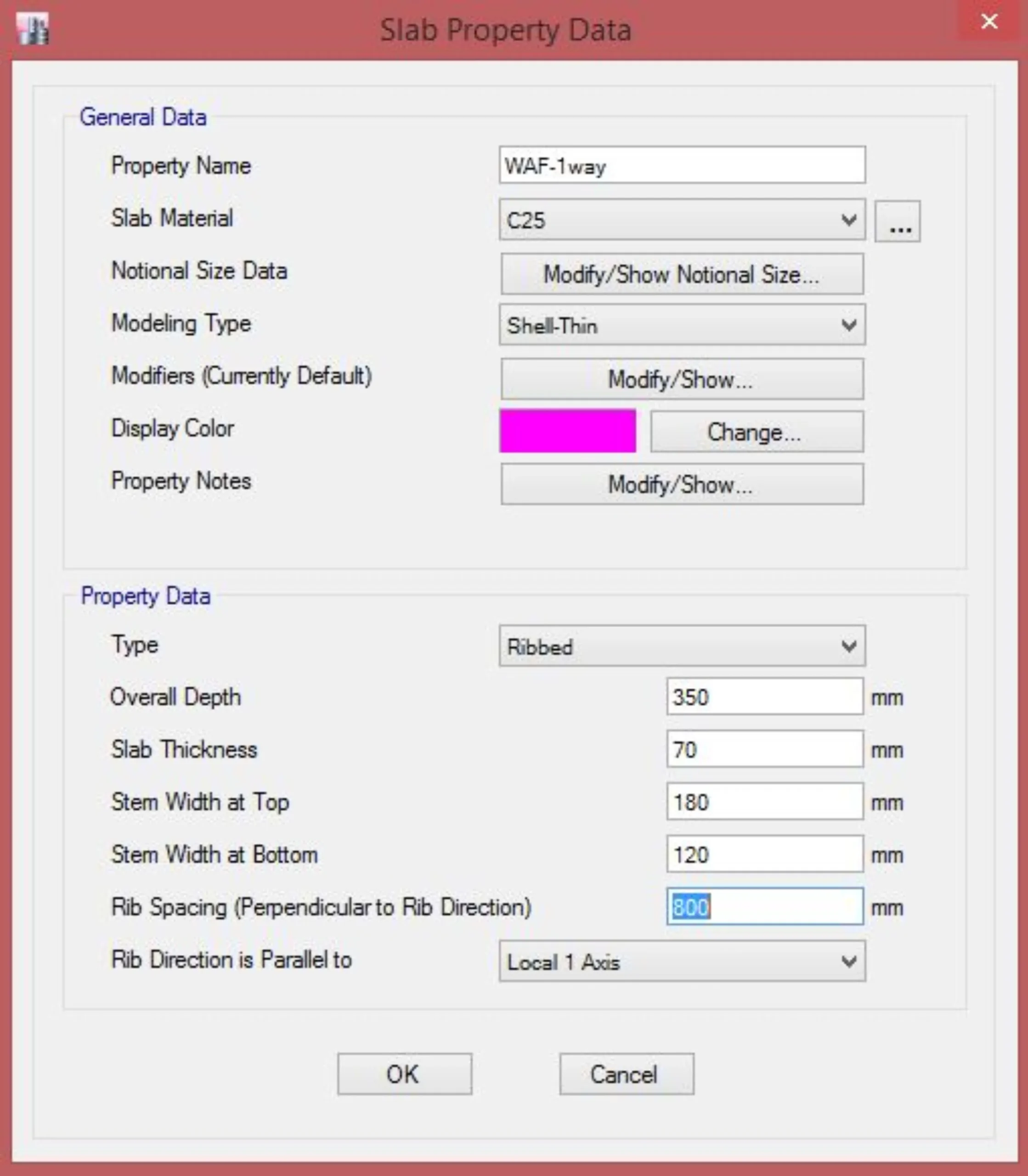

Modeling Type، گزینه Shell-Thin را انتخاب نمایید.

بخش Property Data:

در هر یک بخش‌های زیر موارد مطرح شده‌را وارد کنید.

Type، گزینه Ribbed را انتخاب نمایید.

Overall Depth، ارتفاع کلی مقطع دال را وارد نمایید.

Slab Thickness، ضخامت دال روی تیرچه ها را تعیین نمایید.

Stem Width at Top، عرض پاشنه تیرچه در بالای آنرا بر اساس قالب‌های مورد استفاده تعیین نمایید.

Stem Width at Bottom، عرض پاشنه تیرچه در پایین آنرا بر اساس قالب‌های مورد استفاده تعیین نمایید.

Rib Spacing، فاصله تیرچه‌ها را در جهت عمود بر طول تیرچه‌ها تعیین نمایید.

Rib Direction is Parallel to، جهت قرارگیری تیرچه‌ها را بر اساس محور محلی المان سطحی مشخص نمایید. (پیش فرض برنامه در این حالت محور محلی 1 می‌باشد)

گام چهارم: تایید نهایی

بر روی OK کلیلک نمایید تا پنجره‌های مربوطه بسته‌شوند.

اصلاح سختی خمشی برای تعریف دال وافل یک طرفه

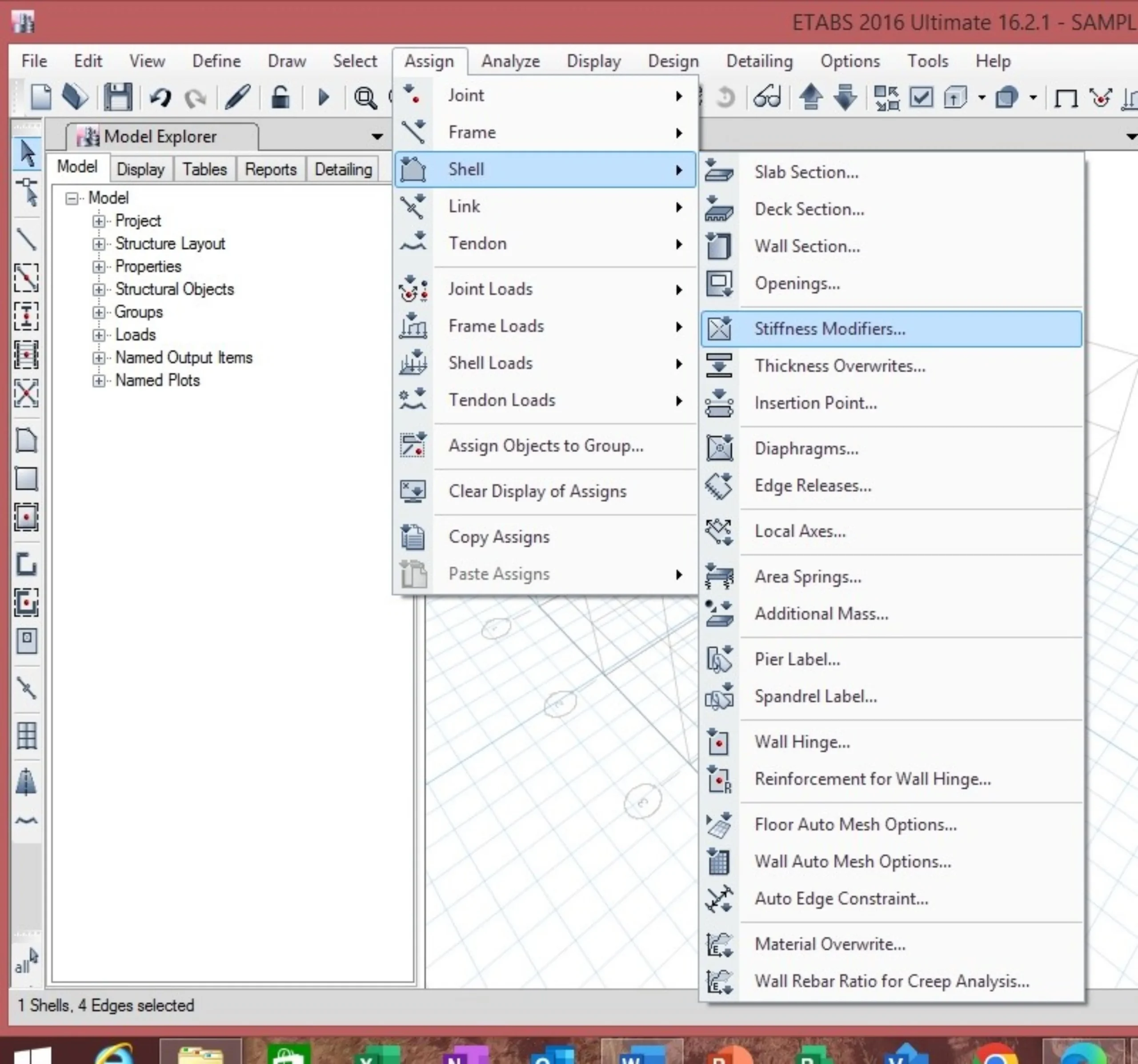

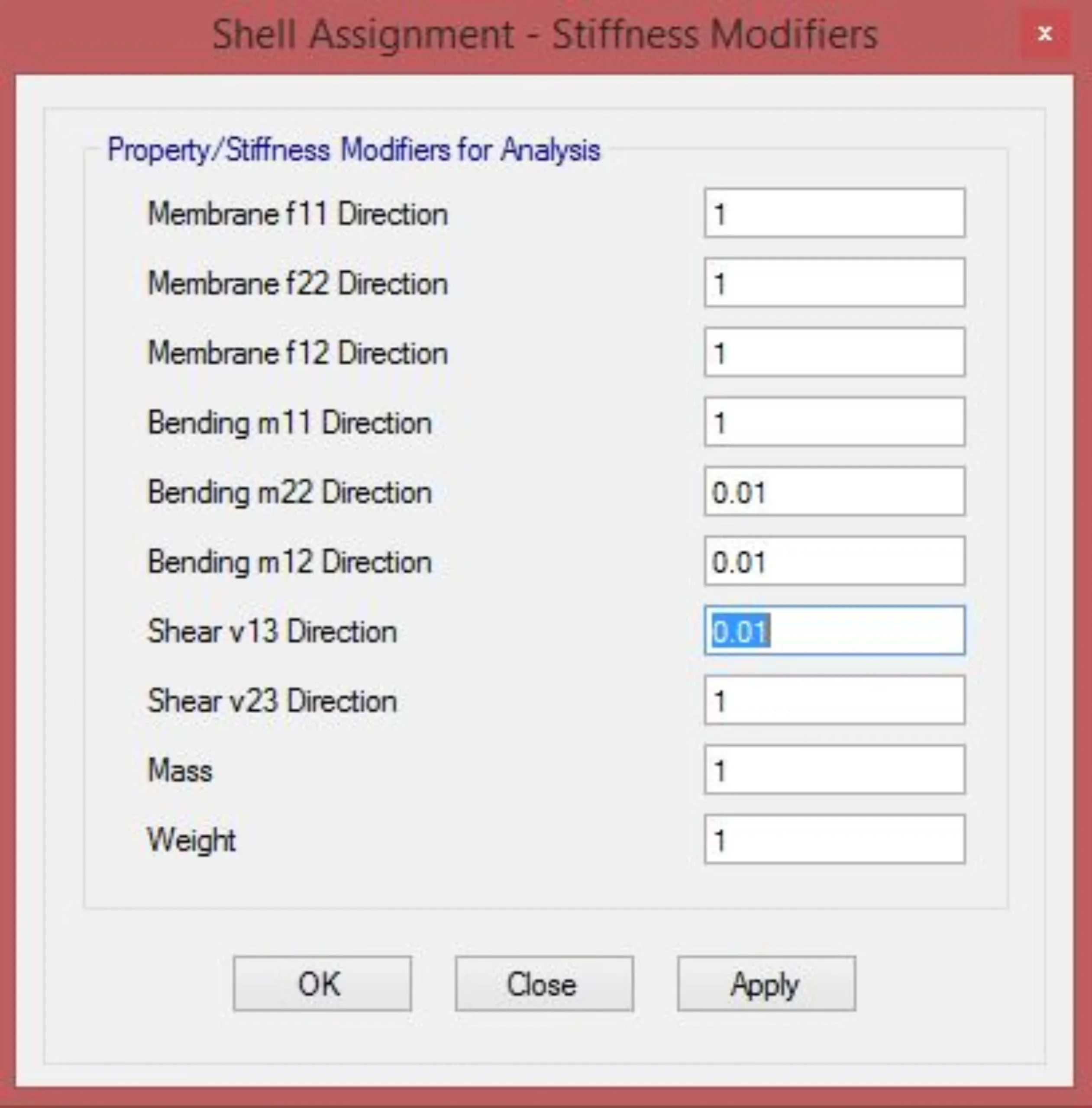

با توجه به اینکه در گام سوم در قسمت Modeling Type از گزینه Shell-Thin استفاده‌شده‌است، نرم‌افزار ایتبس حتی با در نظر گیری رفتار Ribbed، باز هم انتقال بارها را در در دو جهت متعامد انجام می‌دهد و رفتار یک‌طرفه نخواهد بود. برای حل این مساله می‌بایست المان‌های سطحی دال انتخاب شده‌و در صورتیکه جهت تیرچه‌ها محور محلی 1 تعریف شده‌باشد، مولفه سختی خمشی المان در راستای محور 2 (m22، m12) و مولفه سختی برشی خارج از صفحه (v13) مطابق شکل زیر برابر با یک مقدار کوچک ( مثلا 0.01) وارد شوند. مراحل انجام این اصلاح پس از انتخاب عناصر سطحی مورد نظر مطابق دو شکل زیر می‌باشد.

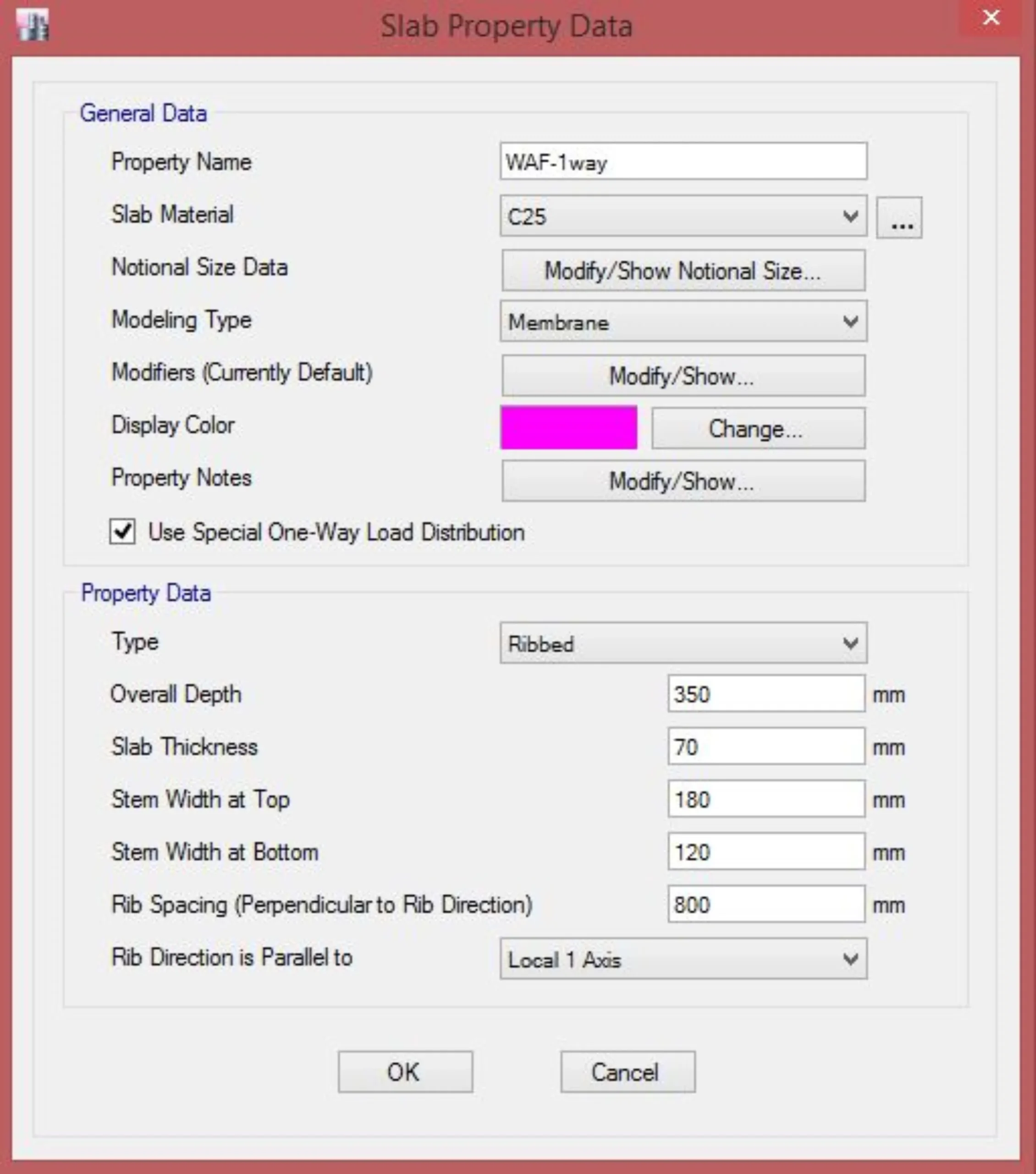

با توجه به اینکه سقف وافل در قسمت Slab Sections و از نوع Shell انتخاب می‌گردد لبه‌های دال پیوسته عمل کرده‌و در انتقال بار جانبی و سختی جانبی سازه‌مشارکت خواهند‌داشت. در صورتیکه نخواهیم سقف وافل یکطرفه در باربری جانبی و سختی جانبی مشارکت نماید مطابق شکل زیر می بایست در گام سوم در بخش Modeling Type، گزینه Membrane انتخاب شود. با تیک زدن گزینه‌Use Special One-Way Load Distribution، انتقال بار در جهت تیرچه‌ها انجام می‍‌شود. در این حالت رفتار سقف مشابه رفتار تیرچه بلوک در مدل نرم افزاری خواهد بود.

جمع بندی

تعریف دال وافل یک‌طرفه در ETABS، تنها به تحلیل سازه‌ای محدود نمی‌شود، بلکه گامی کلیدی در جهت ایجاد یک مدل اطلاعاتی دقیق و هماهنگ در بستر مدلسازی اطلاعات ساخت (BIM) است. ابعاد حفره‌ها، ضخامت دال، جهت‌گیری تیرچه‌ها و رفتار سازه‌ای این نوع سیستم سقفی باید به‌درستی در ETABS تعریف شود و سپس به‌صورت دقیق و منطبق در نرم‌افزارهایی مانند Revit نیز مدل‌سازی گردد. این هماهنگی بین مدل تحلیلی و مدل سه‌بعدی اطلاعاتی، از بروز تداخلات معماری و سازه‌ای جلوگیری کرده و دقت در ترسیمات، برآورد مصالح و برنامه‌ریزی اجرایی پروژه را افزایش می‌دهد. بنابراین، تعریف صحیح دال وافل در ETABS بخش مهمی از تولید یک مدل BIM منسجم، واقع‌گرا و قابل اتکاست.
