مدارهای الکتریکی Electrical Circuits در رویت – راهنمای کامل

Revit Electrical Circuits

زمانیکه مدارهای الکتریکی Electrical Circuits در رویت را انتخاب می‌کنید، بخش‌های مختلفی در منوی اینستنس (Instance Properties) ظاهر می‌شود که هر کدام اطلاعات و ویژگی‌های خاصی را ارائه می‌دهند. برخی از این آیتم‌ها تنها به عنوان گزارش عمل می‌کنند و غیرقابل ویرایش هستند، اما برخی دیگر مانند Schedule Circuit Notes و Connection Type قابل ویرایش می‌باشند. در ادامه توضیحات کاملی از هر یک از آیتم‌های ظاهرشده در این بخش ارائه می‌شود:

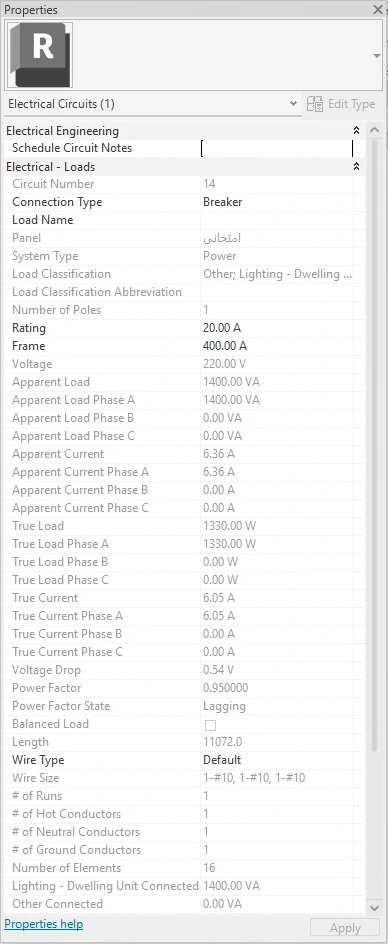

منوی Instance مدارهای الکتریکی

برای مشاهده این منو باید یک مدار الکتریکی که ترسیم شده است را با زدن کلید Tab بر روی یکی از المان های الکتریکی مدار مشاهده و سپس انتخاب کنید.

Select Electrical Cuicuits

بخش Electrical Engineering

Schedule Circuit Notes

این گزینه به کاربر اجازه می‌دهد تا یادداشت‌هایی درباره مدار در پنل یا نقشه‌های جدول‌بندی شده وارد کند. این یادداشت‌ها معمولاً برای اهداف مستندسازی و توضیحات اضافی درباره مدارها استفاده می‌شوند.

مدارهای الکتریکی Electrical Circuits

Electrical Loads

Circuit Number

این گزینه نشان‌دهنده شماره مدار در منوی اینستنس مدارهای الکتریکی Electrical Circuits در رویت است. این شماره به صورت خودکار توسط سیستم تولید می‌شود و قابل تغییر نیست. این مقدار معمولاً به صورت ترتیبی بر اساس ترتیب ایجاد مدارها تعیین می‌شود.

Connection Type

این آیتم قابل ویرایش است و نوع اتصال مدار به پنل یا سیستم دیگر را مشخص می‌کند. دو نوع اصلی اتصال وجود دارد:

  • Breaker: این گزینه نشان‌دهنده اتصال مدار به پنل از طریق یک مدارشکن است.
  • Feed Through Lugs: این گزینه نشان‌دهنده اتصال مدار به پنل بدون مدارشکن است.

Load Name

این آیتم نیز قابل ویرایش است و به شما اجازه می‌دهد تا یک نام توصیفی برای مدار وارد کنید. این نام معمولاً بر اساس نوع بار الکتریکی که مدار تأمین می‌کند تعیین می‌شود.

Panel

این آیتم نشان می‌دهد که مدار به کدام پنل متصل است. پنل‌ها می‌توانند توزیع‌کننده‌های برق در ساختمان باشند. این گزینه غیرقابل ویرایش است و فقط به شما گزارش می‌دهد که مدار به کدام پنل متصل شده است.

System Type

نوع سیستم الکتریکی را که مدار به آن متصل است مشخص می‌کند، مانند سیستم روشنایی، سیستم پریزها، یا سیستم‌های دیگر.

Load Classification

دسته‌بندی بار الکتریکی را مشخص می‌کند که بر اساس نوع بار (مثلاً روشنایی، پریزها، تجهیزات مکانیکی و غیره) تعیین می‌شود. این دسته‌بندی برای محاسبات و تخصیص بار در سیستم استفاده می‌شود.

Load Classification Abbreviation

مخفف دسته‌بندی بار را نشان می‌دهد که معمولاً برای جدول‌بندی یا مستندسازی‌های فشرده استفاده می‌شود.

Number of Poles

تعداد پل‌های مدارشکن که برای کنترل مدار استفاده می‌شود. این مقدار بر اساس نوع مدار و بار آن تعیین می‌شود.

Rating

این آیتم قابل ویرایش است و میزان قدرت یا آمپراژ مدارشکن را نشان می‌دهد. شما می‌توانید این مقدار را تنظیم کنید تا متناسب با نیاز بار الکتریکی مدار باشد.

Frame

نوع قاب یا ساختار فیزیکی مدارشکن که برای مدار استفاده می‌شود را نشان می‌دهد. این آیتم به صورت خودکار تولید می‌شود و معمولاً غیرقابل ویرایش است.

Voltage

ولتاژ مدار را نشان می‌دهد و بیانگر ولتاژی است که برای این مدار استفاده می‌شود.

Apparent Load

بار ظاهری مدار بر حسب ولت‌آمپر (VA) که ترکیبی از توان واقعی و توان واکنشی است. این مقدار نشان‌دهنده ظرفیت کلی بار است.

Apparent Load Phase A, B, C

بار ظاهری در هر فاز مدار (A، B، C) را نشان می‌دهد. این مقادیر برای مدارهای چندفازه استفاده می‌شوند و به توزیع بار بین فازهای مختلف کمک می‌کنند.

Apparent Current

جریان ظاهری مدار را بر حسب آمپر نشان می‌دهد. این مقدار نشان‌دهنده جریان کل در مدار است.

Apparent Current Phase A, B, C

جریان ظاهری در هر فاز مدار (A، B، C) را نشان می‌دهد.

True Load

بار واقعی مدار را بر حسب وات (W) نشان می‌دهد که نشان‌دهنده توان واقعی مصرف شده توسط بارهای متصل به مدار است.

True Load Phase A, B, C

بار واقعی در هر فاز مدار (A، B، C) را نشان می‌دهد.

True Current

جریان واقعی مدار را نشان می‌دهد که بر اساس بار واقعی مصرف شده است.

True Current Phase A, B, C

جریان واقعی در هر فاز مدار (A، B، C) را نشان می‌دهد.

Voltage Drop

افت ولتاژ در مدار بر حسب درصد یا ولت که ممکن است به دلیل طول کابل و بار در مدار رخ دهد.

Power Factor

ضریب توان مدار را نشان می‌دهد که نشان‌دهنده نسبت توان واقعی به توان ظاهری است.

Power Factor State

وضعیت ضریب توان را نشان می‌دهد (مثلاً فعال یا غیرفعال).

Balanced Load

نشان می‌دهد که آیا بار در فازهای مختلف به طور متعادل توزیع شده است یا خیر.

Length

طول کابل مدار را نشان می‌دهد.

Wire Type

این آیتم قابل ویرایش است و نوع سیم مورد استفاده در مدار را مشخص می‌کند. نوع سیم به خصوصیات مکانیکی و الکتریکی سیم بستگی دارد.

Wire Size

اندازه سیم مورد استفاده در مدار را نشان می‌دهد. این مقدار به قطر یا ظرفیت حمل جریان سیم اشاره دارد.

# of Runs

تعداد دفعات اجرای کابل‌کشی در مدار را نشان می‌دهد.

# of Hot Conductors

تعداد هادی‌های فعال در مدار را نشان می‌دهد که معمولاً شامل فازهای مختلف مدار است.

# of Neutral Conductors

تعداد هادی‌های نول در مدار را نشان می‌دهد.

# of Ground Conductors

تعداد هادی‌های ارت در مدار را نشان می‌دهد.

Number of Elements

تعداد عناصر یا دستگاه‌های متصل به این مدار را نشان می‌دهد.

Lighting – Dwelling Unit Connected

این آیتم نشان می‌دهد که آیا این مدار به یک واحد مسکونی متصل است یا خیر و آیا بار روشنایی آن در محاسبات بار لحاظ شده است.

Other Connected

سایر بارهای متصل به این مدار را نشان می‌دهد.

Option Bar

این بخش در هنگامیکه یک مدار را انتخاب کرده‌اید فعال می شود و تصویر آن به صورت زیر است.

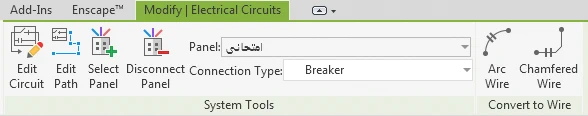

Electrical Circuits Option Bar

Edit Circuit

با استفاده از این گزینه می‌توانید مدار را ویرایش کرده و مسیرهای جدیدی برای کابل‌کشی یا اتصال عناصر مختلف به مدار ایجاد کنید.

Edit Path

این گزینه به شما امکان می‌دهد مسیر کابل‌کشی یا سیم‌کشی مدار را ویرایش کنید.

Select Panel

این گزینه به شما اجازه می‌دهد پنل مورد نظر برای مدار را انتخاب کنید.

Disconnect Panel

این گزینه به شما اجازه می‌دهد مدار را از پنل قطع کنید.

Panel (منوی کرکره‌ای)

از طریق این منو می‌توانید پنل مناسب برای مدار را انتخاب کنید. این گزینه به شما اجازه می‌دهد مدار را به یک پنل جدید متصل کنید یا از پنل قبلی جدا کنید.

Connection Type (منوی کرکره‌ای)

این منو به شما دو گزینه ارائه می‌دهد:

  • Breaker: انتخاب مدارشکن برای کنترل مدار.
  • Feed Through Lugs: اتصال مدار به پنل بدون استفاده از مدارشکن.

کاربرد این آیتم‌ها

این آیتم‌ها عمدتاً برای تنظیم و مدیریت ویژگی‌های مدارهای الکتریکی در پروژه‌های مدلسازی اطلاعات ساختمان BIM استفاده می‌شوند. با استفاده از این گزینه‌ها می‌توان اطلاعات دقیق مدارها را مشاهده و تغییرات لازم را در آن‌ها اعمال کرد. این اطلاعات به طور مستقیم با محاسبات بار، توزیع انرژی، و ایمنی مدارها در رویت در پروژه‌های ساختمانی مرتبط هستند. مدارهای الکتریکی Electrical Circuits در رویت یکی از مهمترین بخش ها در مدلسازی دیسیپلین الکتریکال است.
