گزینه Fabric Area Reinforcement در رویت – راهنمای جامع

گزینه Fabric Area Reinforcement در رویت برای مدل‌سازی و ترسیم شبکه‌های میلگردی پیش‌ساخته (Fabric Sheets) در سازه‌های بتنی استفاده می‌شود. این ابزار امکان تعریف و تخصیص شبکه‌های میلگردی در نواحی مختلف سازه را با استفاده از تنظیمات مربوط به نوع میلگرد، فاصله‌بندی و ابعاد شبکه فراهم می‌کند. با استفاده از Fabric Area Reinforcement در رویت می‌توان به طور دقیق میلگردهای تقویتی را در پلان‌ها و نماهای مختلف پروژه اعمال کرد و کنترل کامل بر نحوه چیدمان و تعداد میلگردها داشت. این گزینه به ویژه در مدل‌سازی سازه‌های بتنی با میلگردهای شبکه‌ای بسیار کارآمد است.

مراحل استفاده از دستور Fabric Area Reinforcement در رویت

برای استفاده از دستور Fabric Sheet Reinforcement در رویت، باید مراحل زیر را طی کنید:

1. ابتدا در پنجره Project Browser کلیک راست کنید و گزینه Search را انتخاب کنید.
2. سپس عبارت Fabric Wire را جستجو کنید و Type Wire مورد نظر خود را که می‌خواهید در بخش Fabric Sheet از آن استفاده کنید را تنظیم نمایید. Wire های پیش فرض رویت نام‌هایی مانند W4, W5 دارند. (تنظیمات منوی این بخش در ادامه تشریح شده است.)
3. پس از آن با جستجوی مجدد سیستم فمیلی Fabric Sheet را پیدا کرده و ورق پیش ساخته میلگردی خود را تنظیم نمایید. (تنظیمات منوی این بخش در ادامه تشریح شده است.)
4. انتخاب دستور Fabric Sheet:
   ابتدا در تب Structure و از بخش Reinforcement، گزینه Fabric Sheet را انتخاب کنید. این گزینه برای ترسیم شبکه میلگردهای از پیش ساخته‌شده در سازه‌های بتنی استفاده می‌شود.
5. انتخاب ناحیه قرارگیری:
   پس از انتخاب دستور، در نمای پلان یا نماهای دیگر، المانی را که قصد دارید میلگردها را در آنجا قرار دهید، مشخص کنید. این ناحیه می‌تواند به صورت دستی یا بر اساس المان‌های موجود انتخاب شود.

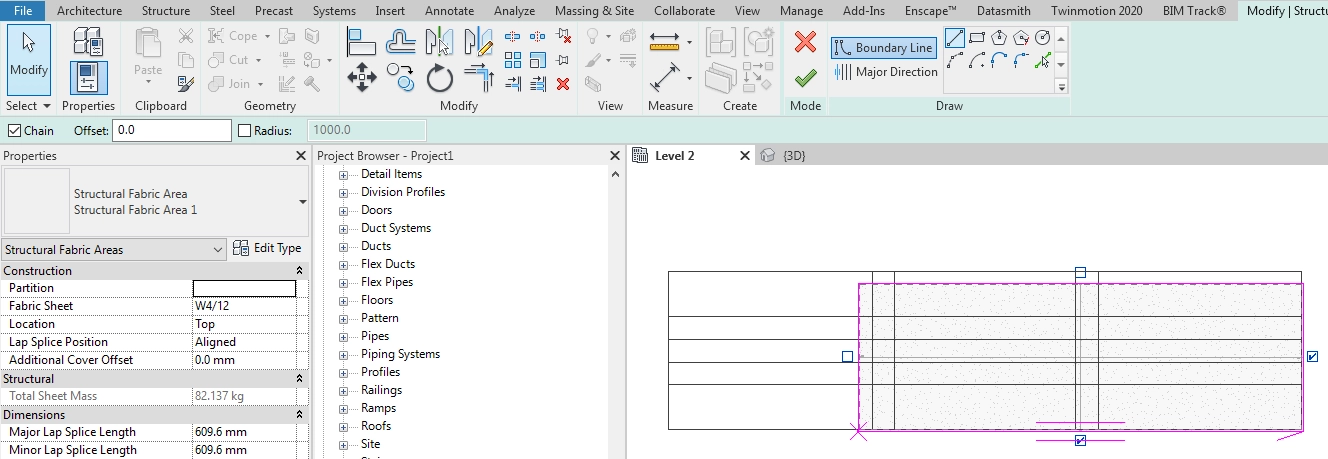

6. ترسیم ناحیه قرار گیری صفحات میلگردی:
   حال می توانید با استفاده از ابزارهای ترسیمی محدوده ای را که می‌خواهد در المان مربوطه صفحات میلگرد داخل آنها قرار گیرد را ترسیم کنید.
7. انتخاب Fabric Sheet:
   در نوار Type Selector، نام (Fabric Sheet) را که قبلاً تنظیم کرده‌اید را پیدا کرده و آن را انتخاب کنید.
8. قرار دادن Fabric Sheet:

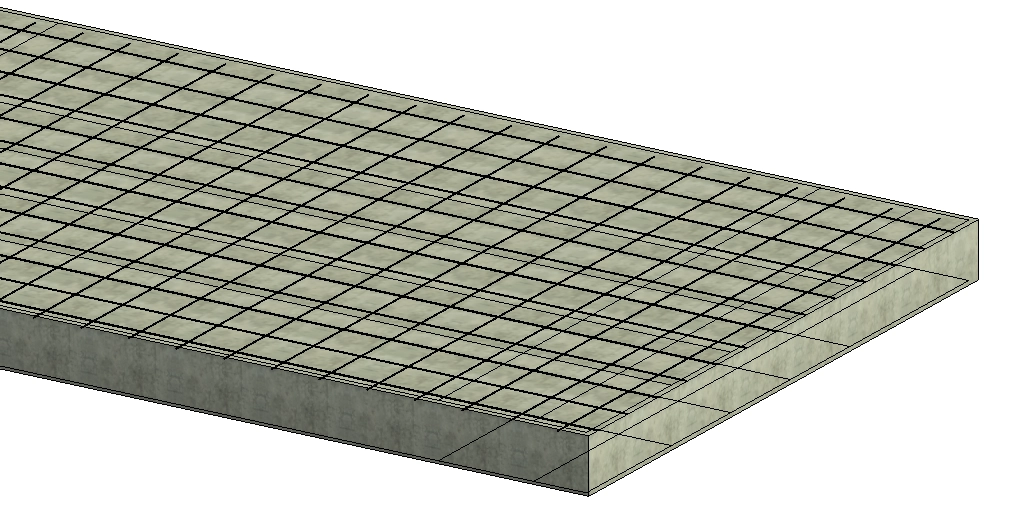

   پس از انتخاب Fabric Sheet و اعلام خاتمه دستور، رویت آن را در محل تعیین‌شده قرار می دهد.

در صورتیکه هنگام ترسیم تیک های آبی رنگ داخل مربع در اطراف محدوده ترسیم را فعال نمایید باعث می شود تا Sheet ها بدون برش خوردن و به صورت کامل داخل محدوده قرار گیرند که البته بر میزان همپوشانی خواهد افزود.

با استفاده از این دستور، می‌توان شبکه‌های میلگردی را به‌طور دقیق در نواحی مختلف پروژه اعمال کرده و کنترل کاملی بر نحوه تقویت سازه بتنی داشت.

مراحل استفاده از دستور Fabric Sheet Reinforcement در رویت

این دستور نیز مانند دستور قبل است با این تفاوت که فقط یک Fabric Sheet را در المان میزبان قرار می دهد. و فقط تنظیمات سیستم فیلی Fabric Sheet در بخش Type و Instance در دسترس است.

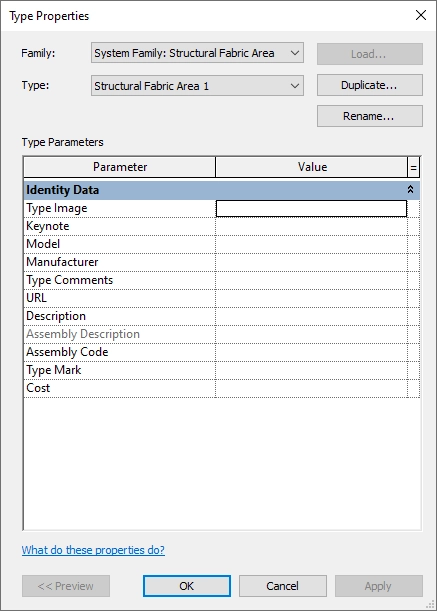

منوی Type فمیلی Structural Fabric Area

در فمیلی Structural Fabric Area در رویت، بخش Identity Data شامل اطلاعات مهم زیر است:

• Type Image: تصویری از نوع فمیلی برای شناسایی سریع‌تر.
• Keynote: کد یا کلیدواژه‌ای برای ارجاع به این فمیلی در نقشه‌ها.
• Model: نام یا مدل تجاری محصول.
• Manufacturer: نام تولیدکننده این فمیلی.
• Type Comments: توضیحات اضافی درباره ویژگی‌ها و کاربردها.
• URL: لینک به منابع آنلاین برای اطلاعات بیشتر.
• Description: توضیحات کلی درباره نوع و کاربردهای فمیلی.
• Assembly Description: اطلاعات درباره نحوه مونتاژ و ترکیب.
• Assembly Code: کدی برای شناسایی در فرآیند مونتاژ.
• Type Mark: علامت یا شماره‌ای برای شناسایی نوع فمیلی.
• Cost: هزینه مربوط به این فمیلی برای تخمین هزینه‌های پروژه.

این اطلاعات به طراحان و مهندسان در مدیریت و استفاده از فمیلی‌ها در پروژه‌های ساخت و ساز کمک می‌کند.

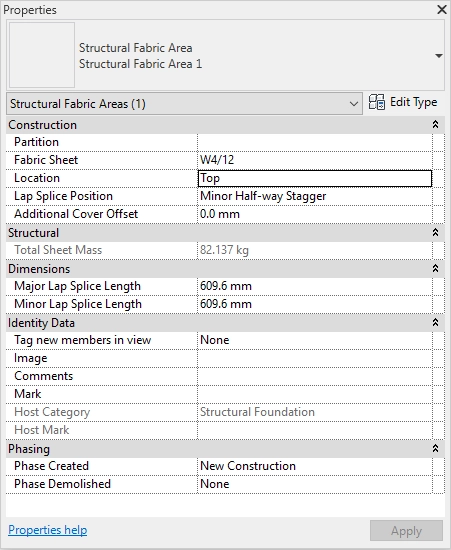

منوی Instance سیستم فمیلی Structural Fabric Area

در فمیلی Structural Fabric Area در رویت، منوی Instance شامل چندین بخش و آیتم است که هر یک اطلاعات خاصی را برای مدیریت و تنظیم ویژگی‌های این فمیلی ارائه می‌دهند. در ادامه توضیحات هر یک از این آیتم‌ها آورده شده است:

1. Construction

• Partition: نشان‌دهنده تقسیم‌بندی‌ها یا نواحی مختلف در ساختار است.
• Fabric Sheet: مشخص‌کننده نوع و ابعاد ورق‌های میلگردی استفاده‌شده در ساختار.
• Location: موقعیت فیزیکی Structural Fabric Area در پروژه را نشان می‌دهد.
• Lap Splice Position: موقعیت همپوشانی میلگردها را تعیین می‌کند و شامل گزینه‌های زیر است:
• Aligned: همپوشانی در یک خط مستقیم.
• Major Half-way: همپوشانی در وسط طول میلگرد اصلی.
• Major Passing Stagger: همپوشانی با جابجایی در طول میلگرد اصلی.
• Minor Half-way: همپوشانی در وسط طول میلگرد فرعی.
• Minor Passing Stagger: همپوشانی با جابجایی در طول میلگرد فرعی.
• Additional Curve Offset: امکان اضافه کردن انحراف برای منحنی‌ها.

2. Structural

• Total Sheet Mass: کل وزن ورق میلگردی را محاسبه و نمایش می‌دهد.

3. Dimensions

• Major Lap Splice Length: طول همپوشانی میلگردهای اصلی را مشخص می‌کند.
• Minor Lap Splice Length: طول همپوشانی میلگردهای فرعی را تعیین می‌کند.

4. Identity Data

• Tag New members in view: امکان برچسب‌گذاری اعضای جدید در نما.
• Image: تصویری از فمیلی برای شناسایی بصری.
• Comments: بخش برای اضافه کردن یادداشت‌ها و توضیحات اضافی.
• Mark: شماره یا علامتی برای شناسایی این فمیلی.
• Host Category: دسته‌بندی اصلی فمیلی.
• Host Mark: شماره یا علامتی که فمیلی را به سازه میزبان متصل می‌کند.

5. Phasing

• Phase Created: مرحله‌ای که این فمیلی در آن ایجاد شده است.
• Phase Demolished: مرحله‌ای که این فمیلی در آن تخریب می‌شود.

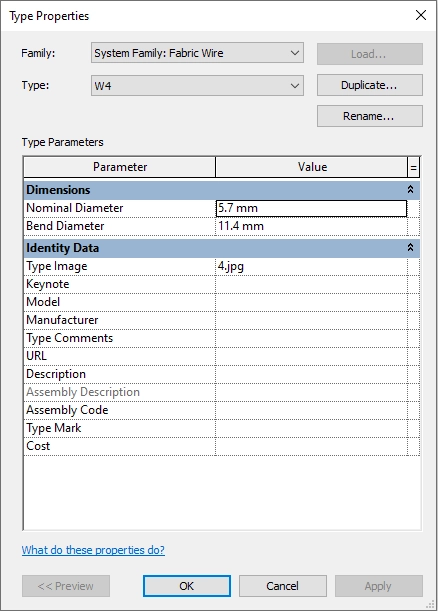

منوی Type فمیلی Fabric Wire

در سیستم فمیلی Fabric Wire در رویت، منوی Type شامل آیتم‌های زیر است که در دو بخش Dimension و Identity Data قرار می‌گیرند. در ادامه توضیحات مربوط به هر آیتم آورده شده است:

1. Dimension

• Nominal Diameter: قطر اسمی میلگرد (Wire) که معمولاً نشان‌دهنده ضخامت استاندارد میلگرد در طراحی و اجرا است.
• Bend Diameter: قطر خمش میلگرد که تعیین‌کننده شعاع انحنای میلگرد در نقاط خم شده است. این پارامتر برای کنترل رفتار خمشی میلگردها و مطابقت با استانداردهای سازه‌ای به کار می‌رود.

2. Identity Data

• Type Image: تصویری که نوع میلگرد (Wire) را نشان می‌دهد.
• Keynote: کلیدواژه‌ای که برای شناسایی این نوع میلگرد در نقشه‌ها و مستندات استفاده می‌شود.
• Model: مدل یا نام تجاری این نوع میلگرد.
• Manufacturer: سازنده یا تولیدکننده میلگرد.
• Type Comments: توضیحات یا یادداشت‌های مرتبط با این نوع میلگرد.
• URL: لینک به صفحه وب یا اطلاعات بیشتر درباره این نوع میلگرد.
• Description: توضیحات کلی درباره میلگرد و کاربرد آن.
• Assembly Description: توضیحی درباره نحوه مونتاژ یا ترکیب این میلگرد با سایر قطعات.
• Assembly Code: کد مونتاژ مربوط به این میلگرد که به منظور شناسایی در پروژه استفاده می‌شود.
• Type Mark: علامت یا شماره‌ای که برای شناسایی نوع میلگرد استفاده می‌شود.
• Cost: هزینه یا قیمت میلگرد.

این آیتم‌ها به شما امکان می‌دهند مشخصات فیزیکی و تجاری میلگردها را به طور دقیق تنظیم و مستندسازی کنید.

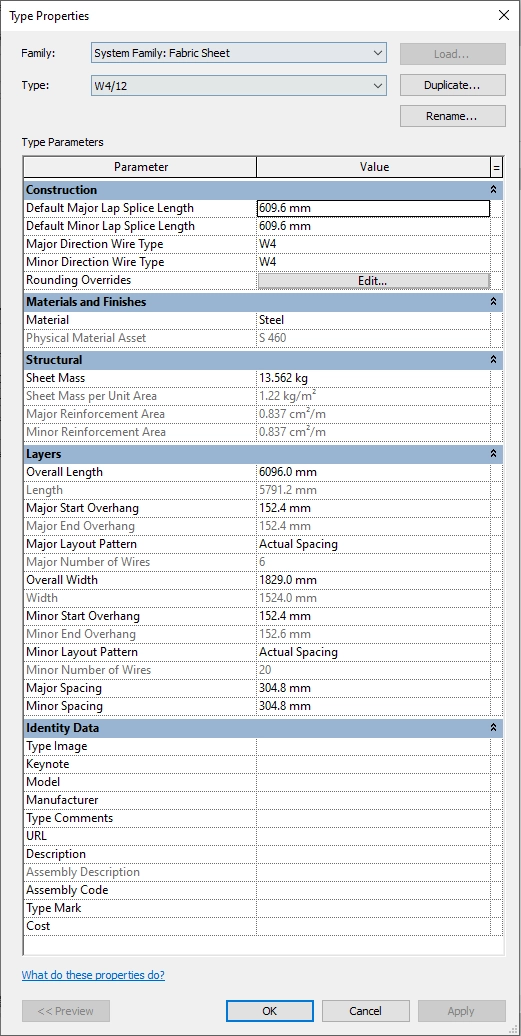

منوی Type فمیلی Fabric Sheet

در سیستم فمیلی Fabric Sheet در رویت، منوی Type شامل آیتم‌های مختلفی است که در چهار بخش اصلی تعریف شده‌اند. در ادامه توضیحات مربوط به هر بخش و آیتم‌های آن آورده شده است.

1. Construction

• Default Major Lap Slice Length: طول پیش‌فرض برای همپوشانی میلگردهای اصلی (بزرگتر) که در ساختار شبکه‌ای قرار می‌گیرند.
• Default Minor Lap Slice Length: طول پیش‌فرض برای همپوشانی میلگردهای فرعی (کوچکتر) که در جهت مخالف میلگردهای اصلی قرار می‌گیرند.
• Major Direction Wire Type: نوع میلگرد یا سیم در جهت اصلی (بزرگتر). این آیتم مشخص می‌کند که از چه نوع میلگردی در این جهت استفاده می‌شود.
• Minor Direction Wire Type: نوع میلگرد یا سیم در جهت فرعی (کوچکتر). این آیتم نوع میلگرد استفاده شده در جهت مخالف را تعیین می‌کند.
• Rounding Overrides: تنظیماتی برای گرد کردن مقادیر مختلف در محاسبات مربوط به طول و تعداد میلگردها در هر جهت.

2. Material and Finishes

• Material: ماده‌ای که برای ساخت Fabric Sheet استفاده شده است. این ماده می‌تواند شامل بتن یا انواع فلزات باشد.
• Physical Material Asset: ویژگی‌های فیزیکی ماده مانند چگالی، ضریب انبساط حرارتی و سایر مشخصات مکانیکی و حرارتی.

3. Structural

• Sheet Mass: جرم کل شبکه میلگردی (Fabric Sheet) بر اساس واحد جرم (مثلاً کیلوگرم).
• Sheet Mass per Unit Area: جرم شبکه میلگردی به ازای هر واحد سطح، که معمولاً بر حسب کیلوگرم بر متر مربع بیان می‌شود.
• Major Reinforcement Area: سطح مقطع میلگردهای موجود در جهت اصلی.
• Minor Reinforcement Area: سطح مقطع میلگردهای موجود در جهت فرعی.

4. Layers

• Overall Length: طول کلی Fabric Sheet.
• Length: طول میلگردهای موجود در شبکه در جهت اصلی.
• Major Start Overhang: میزان برآمدگی یا اضافه طول در شروع میلگردهای اصلی.
• Major End Overhang: میزان برآمدگی یا اضافه طول در انتهای میلگردهای اصلی.
• Major Layout Pattern: الگوی چیدمان میلگردهای اصلی که می‌تواند شامل گزینه‌های مختلفی باشد:
  – Actual Spacing: فاصله واقعی بین میلگردها.
  – Fixed Number: تعداد ثابت میلگردها با فاصله‌های مساوی.
  – Maximum Spacing: فاصله حداکثر بین میلگردها.
  – Number with Spacing: تعداد میلگردها با فاصله‌های مشخص.
• Major Number of Wire: تعداد میلگردهای موجود در جهت اصلی.
• Overall Width: عرض کلی Fabric Sheet.
• Width: عرض میلگردهای موجود در جهت فرعی.
• Minor Start Overhang: میزان برآمدگی یا اضافه طول در شروع میلگردهای فرعی.
• Minor End Overhang: میزان برآمدگی یا اضافه طول در انتهای میلگردهای فرعی.
• Minor Layout Pattern: الگوی چیدمان میلگردهای فرعی که همانند میلگردهای اصلی می‌تواند دارای گزینه‌های مختلف باشد.
• Minor Number of Wires: تعداد میلگردهای موجود در جهت فرعی.
• Major Spacing: فاصله بین میلگردهای اصلی.
• Minor Spacing: فاصله بین میلگردهای فرعی.

5. Identity Data

• Type Image: تصویری که نوع Fabric Sheet را نشان می‌دهد.
• Keynote: کلیدواژه‌ای که برای شناسایی این نوع Fabric Sheet در نقشه‌ها و مستندات استفاده می‌شود.
• Model: مدل یا نام تجاری این نوع Fabric Sheet.
• Manufacturer: سازنده یا تولیدکننده Fabric Sheet.
• Type Comments: توضیحات یا یادداشت‌های مرتبط با این نوع Fabric Sheet.
• URL: لینک به صفحه وب یا اطلاعات بیشتر درباره این نوع Fabric Sheet.
• Description: توضیحات کلی درباره Fabric Sheet.
• Assembly Description: توضیحی درباره نحوه مونتاژ یا ترکیب این Fabric Sheet با سایر قطعات.
• Assembly Code: کد مونتاژ مربوط به این Fabric Sheet.
• Type Mark: علامت یا شماره‌ای که برای شناسایی نوع Fabric Sheet استفاده می‌شود.
• Cost: هزینه یا قیمت Fabric Sheet.

جمع‌بندی

در مجموع، دستور Fabric Area Reinforcement در رویت ابزاری کارآمد برای ایجاد و مدیریت شبکه‌های میلگردی پیش‌ساخته در پروژه‌های سازه‌ای است. این دستور امکان تعریف دقیق ابعاد، فاصله‌بندی و نوع میلگردها را فراهم می‌کند و با تنظیمات متنوع، می‌توان همپوشانی و نحوه قرارگیری میلگردها را به‌طور کامل کنترل کرد. استفاده از Fabric Area Reinforcement در رویت نه تنها سرعت مدل‌سازی و اجرای پروژه‌های بتنی را افزایش می‌دهد، بلکه دقت و هماهنگی میان نقشه‌ها و اجرا را نیز بهبود می‌بخشد. در نهایت، این دستور با تسهیل فرآیند مدل‌سازی اطلاعات ساختمان (BIM)، امکان تحلیل و مدیریت بهتر داده‌ها و اطلاعات سازه‌ای را در طول چرخه عمر پروژه، از طراحی تا نگهداری، فراهم می‌کند.
