مدل‌سازی سریع کف‌های پیچیده با Floor By Face در رویت

ابزار Floor By Face در رویت (Revit) یک قابلیت پیشرفته‌است که برای ایجاد کف‌ها بر اساس مدل‌های سه‌بعدی و اجسام مرتبط با فرم‌های حجمی (Mass) یا فرم‌های پیچیده‌استفاده‌می‌شود. این ابزار به شما امکان می‌دهد تا با استفاده از سطوح موجود در مدل‌های حجمی یا سایر مدل‌ها، کف‌های دقیقی ایجاد کنید. در ادامه، به توضیحات کامل ابزار Floor By Face در رویت و نحوه استفاده از آن می‌پردازیم.

کاربرد ابزار Floor By Face

این ابزار به شما اجازه می‌دهد تا با انتخاب سطوح یک حجم (Mass) یا سایر اجسام مرتبط، به سرعت یک کف را روی آن سطح ایجاد کنید. این ابزار معمولاً در مراحل اولیه طراحی مفهومی (Conceptual Design) و مدل‌سازی احجام پیچیده‌کاربرد دارد.

آماده‌سازی مدل حجمی Mass و Floor Mass

قبل از استفاده از ابزار Floor By Face، باید مدل حجمی (Mass) یا اجسام پیچیده‌ای را که قرار است کف (Mass Floor) بر روی آن‌ها ایجاد شود، در پروژه خود داشته باشید. این مدل‌ها می‌توانند با استفاده از ابزارهای موجود در رویت (مانند Massing & Site) طراحی شوند.

انتخاب ابزار Floor By Face در رویت

برای دسترسی به ابزار Floor By Face، مراحل زیر را دنبال کنید:

• به تب Architecture بروید.
• از پنل Build ابزار Floor را انتخاب کنید.
• از لیست کشویی گزینه Floor By Face را انتخاب کنید.

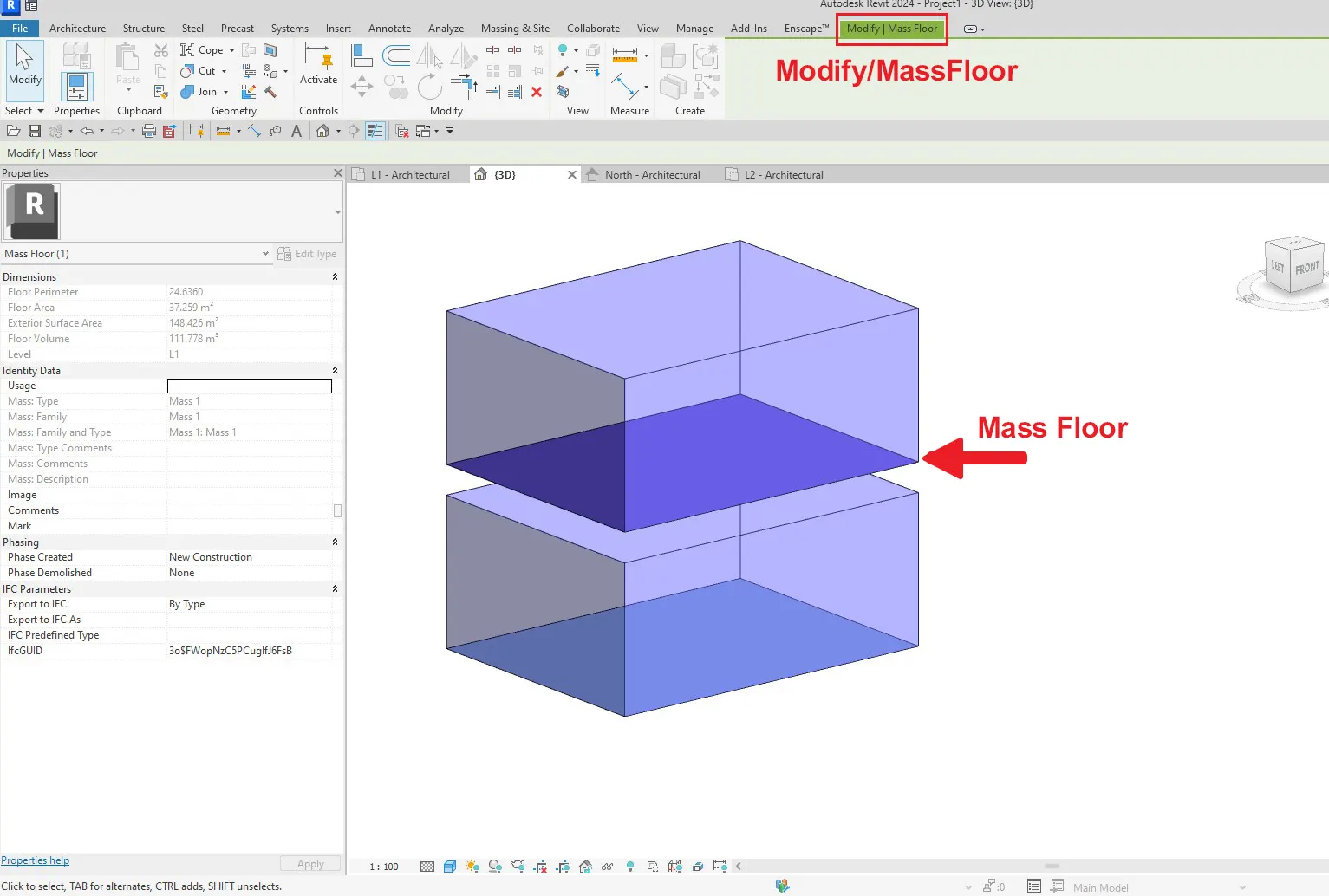

انتخاب سطح (Face) و تبدیل Mass Floor به Floor

پس از انتخاب Floor By Face، باید سطوحی (Mass Floor) را که می‌خواهید کف روی آن‌ها ایجاد شود، انتخاب کنید.

• با کلیک بر روی سطح یا سطوح مورد نظر، آن‌ها را انتخاب کنید.
• پس از انتخاب سطح، روی دکمه Create Floor کلیک کنید تا کف بر روی سطح مورد نظر ایجاد شود.
• در این حالت Mass Floor به Floor تبدیل می‌شود.

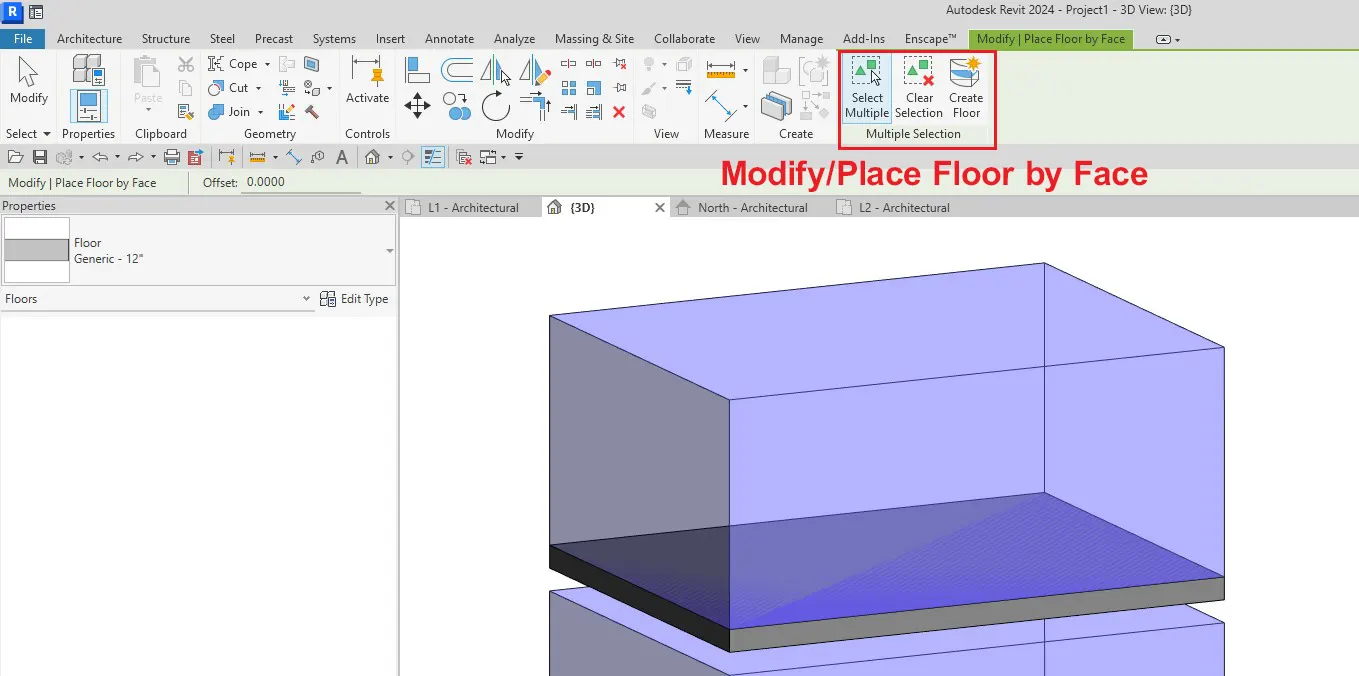

با انتخاب گزینه Floor By Face، تب Modify/Place Floor By Face باز می‌شود که دارای گزینه‌هایی برای انتخاب و تبدیل Mass Floor به Floor می‌باشد. این تب شامل گزینه‌های زیر می‌باشد:

• Select Multiple: با این گزینه می‌توانید چندین سطح (Face) را از روی یک مدل سه‌بعدی یا Mass به طور هم‌زمان انتخاب کنید تا فرآیند ایجاد کف برای چندین سطح به‌سرعت انجام شود.
• Clear Selection: این گزینه برای پاک کردن و لغو انتخاب سطوح انتخاب‌شده قبلی است. با استفاده از آن می‌توانید به‌راحتی انتخاب‌های اشتباه را اصلاح کنید و سطوح جدید را برای ایجاد کف انتخاب کنید.
• Create Floor: پس از انتخاب سطوح دلخواه، با کلیک بر روی این گزینه می‌توانید کف‌ها را به‌طور خودکار بر اساس سطوح انتخابی ایجاد کنید. این گزینه، فرآیند تبدیل سطوح Mass به عناصر سازه‌ایی کف در پروژه را تکمیل می‌کند.

تنظیمات ابزار Floor By Face در رویت

پس از ایجاد Floor ، تنظیمات مختلفی در بخش Properties برای آن قابل ویرایش است. این تنظیمات مشابه تنظیمات کف‌های معمولی (Floor-Architecture و Floor-Structure) بوده که در مقاله‌های راهنمای کامل استفاده از ابزار Floor-Structure در رویت و مقاله آشنایی با ابزار کف‌سازی Floor-Architecture در رویت به آن اشاره‌شده‌است.

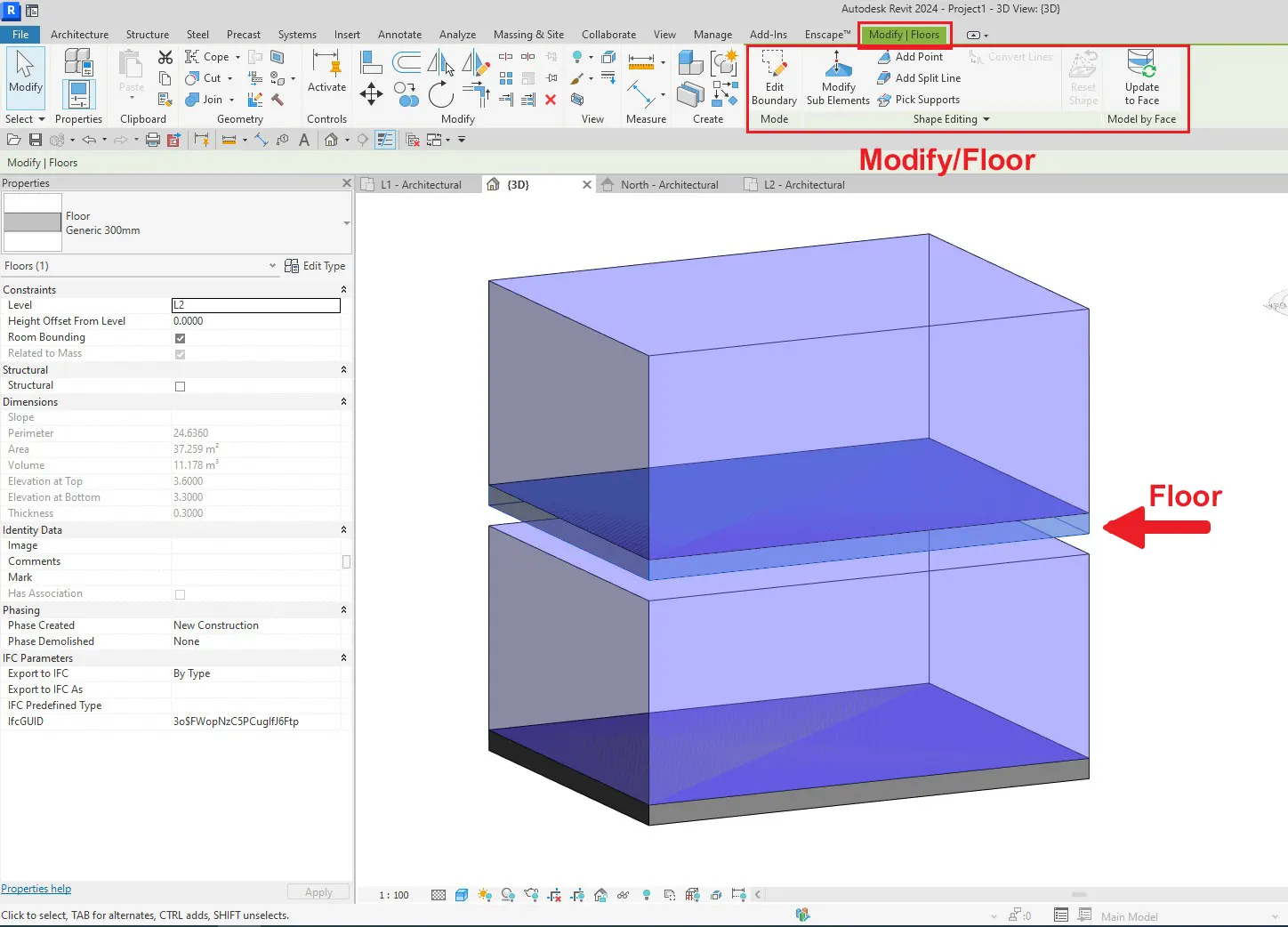

ویرایش کف ایجاد شده توسط Floor By Face در رویت

بعد از اینکه کف ایجاد شد، با انتخاب کف تنظیماتی مشابه آنچه که در مقاله‌های راهنمای کامل استفاده از ابزار Floor-Structure در رویت و مقاله آشنایی با ابزار کف‌سازی Floor-Architecture در رویت اشاره‌شده‌است، نمایش داده‌می‌شود.

مزایای استفاده از Floor By Face در رویت

• سرعت بالا در ایجاد کف‌های پیچیده: با استفاده از این ابزار می‌توانید کف‌های پیچیده‌را تنها با چند کلیک ایجاد کنید.
• طراحی مفهومی کارآمد: این ابزار برای مدل‌سازی‌های مفهومی و فازهای ابتدایی طراحی بسیار مناسب است.
• یکپارچگی با مدل‌های حجمی: قابلیت ارتباط با Mass و سایر اجسام سه‌بعدی به این ابزار قدرت زیادی در پروژه‌های معماری می‌دهد.

جمع‌بندی

ابزار Floor By Face در رویت به طراحان این امکان را می‌دهد که کف‌های پیچیده را به سرعت بر روی سطوح حجمی ایجاد کنند. این ابزار با توجه به سهولت استفاده و سرعت بالا، مخصوصاً در پروژه‌هایی با فرم‌های پیچیده‌و طراحی‌های مفهومی بسیار مفید است. با این حال، در مراحل نهایی طراحی و برای مدل‌های سازه‌ای دقیق، نیاز به استفاده از ابزارهای دیگر نظیر Floor-Structure خواهد بود.
