Line Patterns در رویت راهنمای کامل و تنظیمات
نرم‌افزار Revit به‌عنوان یکی از ابزارهای قدرتمند در حوزه مدلسازی اطلاعات ساختمان (BIM)، امکانات گسترده‌ای برای تنظیمات و شخصی‌سازی انواع خطوط ارائه می‌دهد. یکی از این تنظیمات مهم، Line Patterns در رویت است که به کاربران اجازه می‌دهد الگوهای خطی مختلفی ایجاد و مدیریت کنند. این الگوها می‌توانند نقش مهمی در نمایش بهتر جزئیات در پلان‌ها، مقاطع و نماها داشته باشند. در این مقاله، به بررسی Line Pattern و نحوه تنظیمات آن در رویت می‌پردازیم.
آنچه در این مقاله می‌خوانید
Line Pattern چیست؟
Line Pattern به معنای الگوهای مختلفی است که برای خطوط در پروژه‌های Revit تعریف می‌شوند. این الگوها می‌توانند خطوط ممتد، منقطع، نقطه‌چین یا ترکیبی از این‌ها باشند. هر Line Pattern از یک تکرار متناوب طول‌های خط، فاصله و نقطه تشکیل شده است.
کاربرد Line Pattern
الگوهای خطوط می‌توانند برای نمایش بهتر انواع مرزبندی‌ها، نمایش عناصر مختلف معماری و سازه‌ای، نشان‌گذاری‌ها و دیگر بخش‌های گرافیکی به کار روند. برای مثال، ممکن است در پلان یک خط‌چین برای نشان دادن عناصر مخفی یا زیرزمینی استفاده شود.
نحوه ایجاد Line Pattern در رویت
برای ایجاد و مدیریت الگوهای خطی (Line Pattern) در Revit، مراحل زیر را طی کنید:
- دسترسی به تنظیمات Line Pattern:

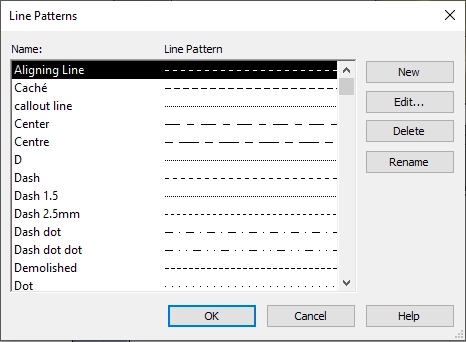

ابتدا وارد زبانه Manage شوید و در بخش Additional Settings، گزینه Line Patterns را انتخاب کنید. - ایجاد یک الگوی جدید:
در پنجره Line Patterns که باز می‌شود، می‌توانید با کلیک بر روی دکمه New یک الگوی خطی جدید ایجاد کنید. در این مرحله باید نامی برای الگوی خود انتخاب کنید. - تعریف الگو:

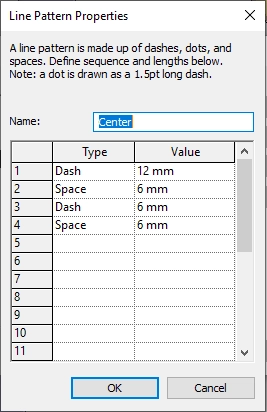

هر الگوی خط از تکرار متوالی اجزایی تشکیل شده که می‌تواند شامل خط ممتد، فاصله و نقطه باشد. در این پنجره، می‌توانید طول هر بخش از الگو را به واحد مشخص (مثلاً میلی‌متر یا اینچ) تنظیم کنید.
- Dash: طول بخش خط ممتد را تعیین می‌کند.
- Gap: فاصله بین خطوط را مشخص می‌کند.
- Dot: نقطه‌ای در الگو ایجاد می‌کند که می‌تواند به‌طور منظم تکرار شود.
تنظیمات دقیق‌تر:
بعد از تعریف الگوی خود، می‌توانید جزئیات بیشتری مانند تعداد تکرار اجزای الگو و ترتیب آن‌ها را مشخص کنید. این امکان به شما کمک می‌کند تا دقیقاً همان الگوی خطی که مدنظر دارید را طراحی کنید.
مدیریت و کاربرد Line Pattern در پروژه‌ها
پس از ایجاد Line Pattern دلخواه، این الگوها در تمام پروژه‌ها در دسترس خواهند بود. برای استفاده از آن‌ها، باید از طریق تنظیمات Line Styles در پروژه، الگوهای خطی را به سبک‌های مختلف خطوط در نقشه‌های دوبعدی و نماها اختصاص دهید. این کار به شما امکان می‌دهد تا با استفاده از الگوهای مختلف، اطلاعات بصری بیشتری در طراحی خود نمایش دهید و تفکیک بهتری بین عناصر مختلف ایجاد کنید.
کاربردهای Line Pattern در پروژه‌ها
- مرزبندی‌ها: Line Patternها معمولاً برای نشان دادن خطوط مرزبندی‌ها و تقسیم‌بندی‌های مختلف به کار می‌روند.
- عناصر سازه‌ای و معماری: در برخی موارد می‌توان از الگوهای خطی برای نمایش دقیق‌تر اجزای سازه‌ای، مانند تیرها یا ستون‌ها در نماهای دوبعدی استفاده کرد.
- نقشه‌های جزئیات: در نقشه‌های جزئیات، استفاده از الگوهای خطی برای نمایش المان‌های مخفی، خطوط مرجع و خطوط کمک‌دهنده به خوانایی نقشه‌ها بسیار مفید است.
جمع‌بندی و نتیجه‌گیری
Line Pattern یکی از ابزارهای مهم در نرم‌افزار Revit است که به کاربران اجازه می‌دهد الگوهای مختلفی برای خطوط در پروژه‌های خود ایجاد کنند. با تنظیم دقیق Line Pattern، می‌توان اطلاعات بصری بیشتری را در نقشه‌ها و نماهای دوبعدی و سه‌بعدی به نمایش گذاشت. استفاده مناسب از این الگوها نه تنها به بهبود کیفیت ارائه‌های گرافیکی کمک می‌کند، بلکه باعث افزایش دقت و خوانایی نقشه‌ها و جزئیات معماری و سازه‌ای نیز می‌شود. استفاده از Line Patterns در رویت در پروژه‌های BIM می‌تواند به افزایش وضوح، دقت و جزئیات در نمایش اطلاعات کمک کند. با بهره‌گیری از تنظیمات این الگوها، طراحان و مدل‌سازان می‌توانند نماها و پلان‌های بهتری ارائه دهند که خواناتر و کارآمدتر باشند.
