Line Styles در رویت ابزار مدیریت خطوط

Line Styles در رویت به مدیریت صحیح خطوط در رویت کمک می کند.

Line Styles در رویت یکی از ویژگی‌های مهم و کاربردی برای مدیریت سبک‌های خطوط است. این ابزار به طراحان و معماران امکان می‌دهد تا انواع خطوط مورد نیاز در نقشه‌های معماری و سازه‌ای خود را مدیریت و تنظیم کنند. هر نوع خط با ویژگی‌های خاص خود مانند ضخامت، رنگ و الگو، می‌تواند به‌صورت سفارشی یا پیش‌فرض تعریف شود. در این مقاله، به بررسی عملکرد و نحوه استفاده از Line Styles در رویت می‌پردازیم.

تعریف Line Styles

Line Styles به کاربر اجازه می‌دهد تا انواع مختلف خطوط را برای بخش‌های گوناگون پروژه تعریف و مدیریت کند. هر Line Style شامل ویژگی‌های زیر است:

  • رنگ خط: رنگی که برای نمایش خط در محیط کاری انتخاب می‌شود.
  • ضخامت خط: ضخامت نمایش خط بر روی پلان‌ها، مقاطع و نماها.
  • الگوی خط: شامل خطوط ممتد، نقطه‌چین، خط چین و دیگر الگوها.

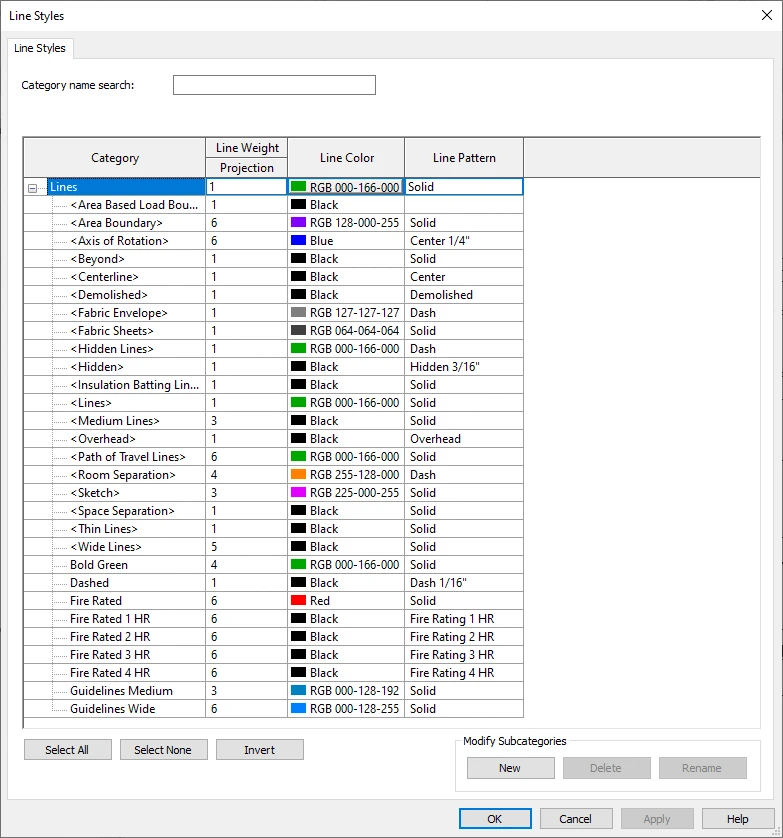

Line Styles Window

دسترسی به Line Styles

برای دسترسی به Line Styles در Revit، مسیر زیر را طی کنید:

  1. از نوار ابزار بالایی به منوی Manage بروید.
  2. در بخش Additional Settings گزینه Line Styles را انتخاب کنید.

این بخش به شما امکان می‌دهد تا خطوط موجود را مشاهده، ویرایش و یا خطوط جدیدی را به پروژه اضافه کنید.

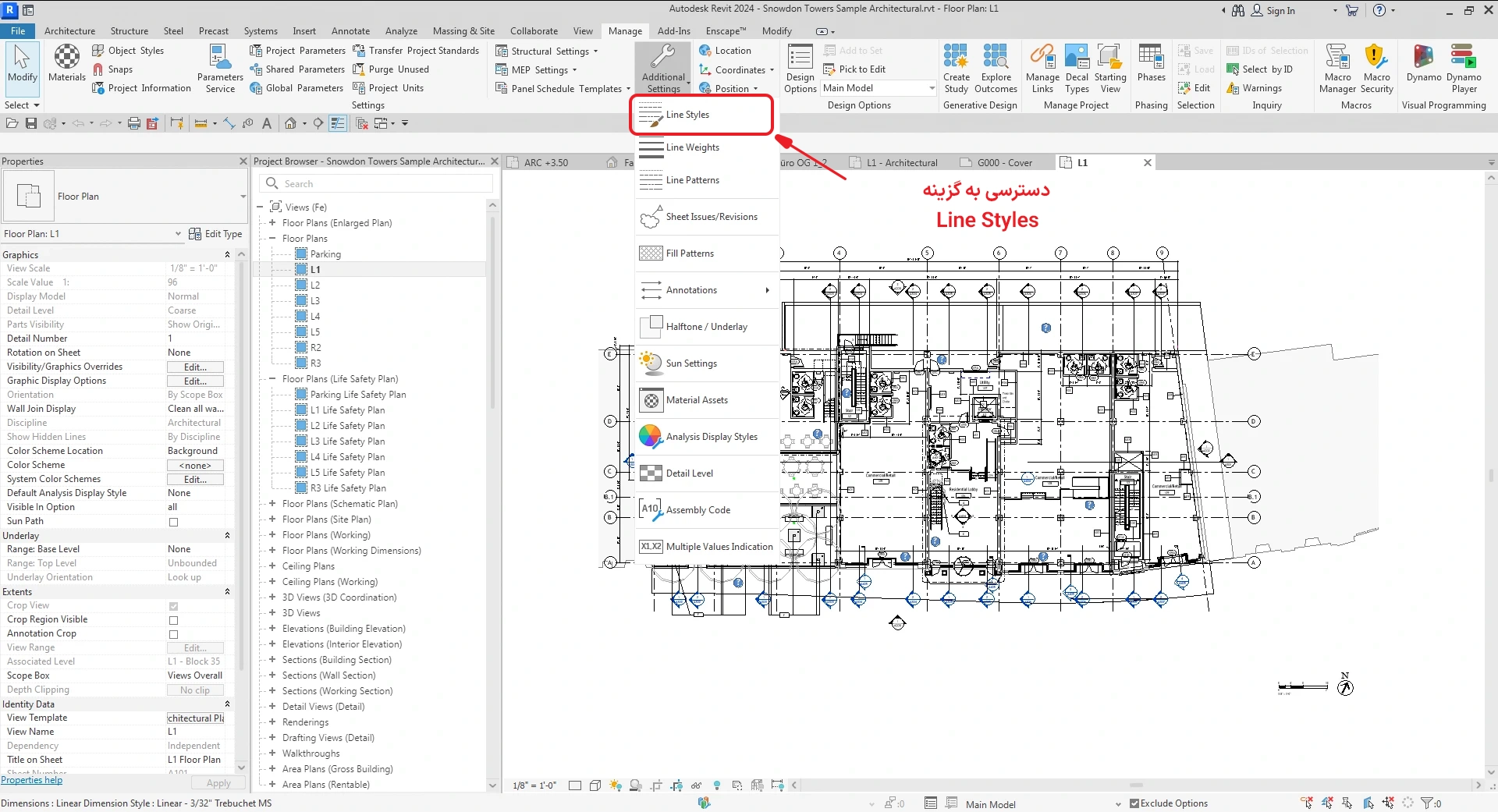

دسترسی به Line Styles در رویت

کاربردهای Line Styles

در نرم‌افزار Revit، Line Styles برای مدیریت گرافیکی انواع خطوط در قسمت‌های مختلف پروژه به کار می‌رود. برخی از این کاربردها عبارتند از:

  1. نمایش خطوط خارجی و داخلی ساختمان: برای نمایش دقیق دیوارها، کف‌ها و سقف‌ها با خطوطی که ضخامت و الگوی مناسب دارند.
  2. نقشه‌های سازه‌ای: برای نمایش المان‌های سازه مانند تیرها و ستون‌ها، خطوطی با ضخامت و رنگ خاصی استفاده می‌شود.
  3. جزئیات و نماهای داخلی: در نقشه‌های جزئیات و مقاطع، Line Styles می‌توانند برای تفکیک بخش‌های مختلف و ایجاد خوانایی بهتر به کار روند.

ایجاد Line Style جدید

برای ایجاد یک Line Style جدید، مراحل زیر را دنبال کنید:

  1. در پنجره Line Styles بر روی New کلیک کنید.
  2. نام مورد نظر برای خط جدید را وارد کنید.
  3. ضخامت، رنگ و الگوی خط را مطابق با نیازهای پروژه انتخاب کنید.
  4. روی OK کلیک کنید تا سبک خط جدید در پروژه ذخیره شود.
New Line Styles

ویرایش Line Styles

اگر بخواهید یک Line Style موجود را ویرایش کنید، تنها کافی است در پنجره Line Styles، بر روی سبک خط مورد نظر کلیک کرده و گزینه‌های رنگ، ضخامت و الگوی خط را تغییر دهید. این تغییرات به صورت خودکار در تمامی بخش‌های پروژه اعمال خواهد شد.

کاربردهای پیشرفته Line Styles

علاوه بر استفاده‌های پایه‌ای، Line Styles می‌توانند در تنظیمات گرافیکی پروژه نقش کلیدی ایفا کنند. برای مثال:

  • مقیاس خطوط: در نقشه‌های بزرگ‌مقیاس یا کوچک‌مقیاس، می‌توان خطوط را با الگوهای مختلف برای خوانایی بهتر تنظیم کرد.
  • استفاده در فازبندی پروژه: در پروژه‌هایی که شامل فازبندی و تغییرات است، خطوط مختلف برای نمایش المان‌های جدید و قدیمی استفاده می‌شود.

جمع‌بندی

Line Styles یکی از ابزارهای قدرتمند در نرم‌افزار Revit برای بهبود کیفیت نمایش نقشه‌ها و خوانایی آنهاست. این ویژگی با امکان ایجاد و مدیریت خطوط متنوع و سفارشی، به کاربران کمک می‌کند تا نقشه‌های خود را به شکلی منظم‌تر و دقیق‌تر ارائه دهند. با استفاده از Line Styles، معماران و مهندسان می‌توانند خطوطی با ضخامت و الگوی مناسب برای هر بخش از پروژه تعریف کنند، که این امر در نهایت باعث افزایش دقت و کارایی در طراحی و مستندسازی می‌شود.

در مدلسازی اطلاعات ساختمان (BIM)، Line Styles نقش مهمی در نمایش دقیق و سازمان‌یافته‌ی نقشه‌ها و مدل‌ها ایفا می‌کند. با تنظیم دقیق خطوط، کاربران می‌توانند اطلاعات جزئی‌تر و واضح‌تری از اجزای ساختمان ارائه دهند. این ویژگی در هماهنگی بین تیم‌های مختلف و بهبود مستندسازی پروژه‌های BIM، به ویژه در مراحل طراحی و ساخت، اهمیت بسیاری دارد.
