Line Weights در رویت – تنظیم ضخامت خطوط
دسترسی به گزینه Line Weights در رویت از طریق زبانه Manage و گزینه Additional Settings و سپس هنگامی که پنجره Line Weights را در Revit باز می‌کنید، با سه زبانه اصلی مواجه می‌شوید: Model Line Weights، Perspective Line Weights، و Annotation Line Weights. هر یک از این زبانه‌ها به تنظیم ضخامت خطوط در بخش‌های مختلف پروژه کمک می‌کنند. در ادامه هر کدام از این زبانه‌ها را توضیح می‌دهم:

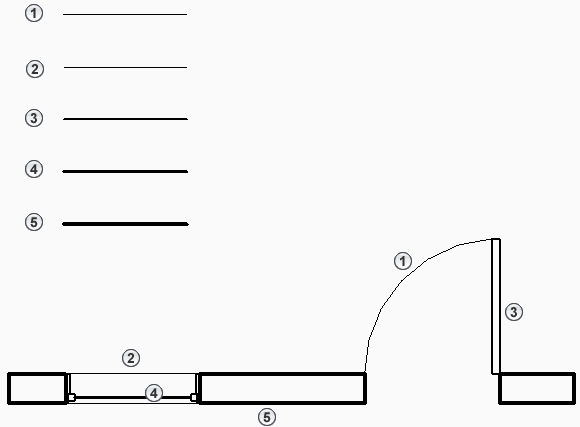

ویژگی‌های کلیدی Line Weight

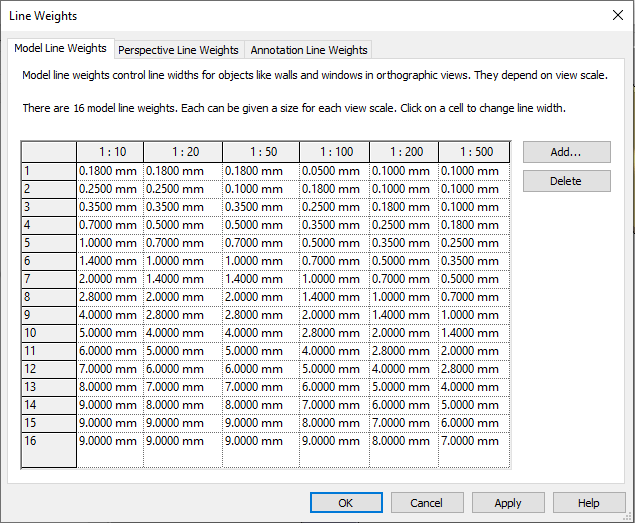

این بخش مربوط به ضخامت خطوط مدل‌های سه‌بعدی در نمای دوبعدی است. در واقع، Model Line Weights ضخامت خطوط عناصر مدل‌سازی شده (مانند دیوارها، ستون‌ها، تیرها و غیره) را در پلان‌ها، نماها، مقاطع و دیگر Viewهای دوبعدی کنترل می‌کند.
- مقیاس‌های مختلف: شما می‌توانید ضخامت خطوط را بر اساس مقیاس نقشه‌ها (مانند 1:100، 1:50) تنظیم کنید. به این ترتیب، در مقیاس‌های بزرگ‌تر، خطوط ضخیم‌تر و در مقیاس‌های کوچک‌تر، خطوط نازک‌تر نمایان می‌شوند.
- سطوح مختلف ضخامت: Revit به شما اجازه می‌دهد ضخامت خطوط را بر اساس سطوح مختلف از 1 تا 16 (یا بیشتر) تنظیم کنید. سطح 1 نازک‌ترین و سطح 16 ضخیم‌ترین خط را نمایش می‌دهد.
Perspective Line Weights
این زبانه مختص ضخامت خطوط در نماهای پرسپکتیو است. خطوط در نمای پرسپکتیو در المانهایی مانند دیوار و پنجره در این بخش تنظیم می شود.
Annotation Line Weights

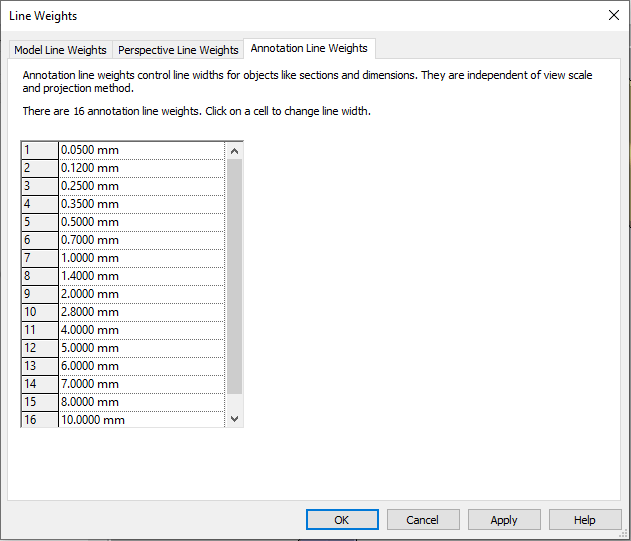

این زبانه مربوط به تنظیم ضخامت خطوط برای ابزارهای حاشیه‌نویسی و نشانه‌گذاری (Annotations) است. خطوطی که برای حاشیه‌نویسی‌ها، اندازه‌گذاری‌ها، تگ‌ها و دیگر عناصر گرافیکی به کار می‌روند از طریق این زبانه تنظیم می‌شوند.
- تنظیم ضخامت برای خطوط متنی و اندازه‌گذاری: ضخامت خطوط مربوط به اندازه‌گذاری‌ها، ابعاد و خطوط راهنمایی در این زبانه کنترل می‌شود.
- تنظیمات مستقل از مدل: برخلاف خطوط مدل، این خطوط به مقیاس و ابعاد مدل ارتباطی ندارند و بیشتر به وضوح اطلاعات و حاشیه‌نویسی‌های گرافیکی مربوط می‌شوند.
جمع‌بندی
هر یک از این زبانه‌ها در پنجره Line Weights در رویت به شما امکان می‌دهند تا کنترل دقیقی بر ضخامت خطوط در Viewهای مختلف پروژه داشته باشید. Model Line Weights برای کنترل ضخامت خطوط در Viewهای دوبعدی، Perspective Line Weights برای تنظیم خطوط در Viewهای سه‌بعدی و Annotation Line Weights برای خطوط مربوط به حاشیه‌نویسی و اندازه‌گذاری به کار می‌رود. این تنظیمات به بهبود خوانایی و وضوح نقشه‌ها و مدل‌ها در مراحل مختلف پروژه کمک می‌کنند. در این مقاله یکی از تنظیمات پایه در نرم افزار رویت که یکی از مهمترین نرم افزارها در فرآیند BIM هست را آموختیم.
