پله در رویت – راهنمای جامع

دستور پله Stair در رویت برای ایجاد و مدیریت پله‌ها در مدل‌های سه‌بعدی استفاده می‌شود. این دستور امکان طراحی پله‌ها به دو روش اصلی را فراهم می‌کند:

1. Component-Based Stairs: که اجزای مختلف پله مانند پاگرد، کف پله و تکیه‌گاه‌ها را به‌طور جداگانه کنترل می‌کند و قابلیت سفارشی‌سازی بالایی دارد.
2. Sketch-Based Stairs: که به شما اجازه می‌دهد پله‌ها را با رسم خطوط مرزی و خطوط طول پله به شکل دلخواه ایجاد کنید.

هر دو روش قابلیت تنظیم نوع پله، متریال‌ها، ارتفاع پاگردها، عمق کف پله‌ها و موارد دیگر را دارند.

انواع سیستم فمیلی پله در رویت

در نرم‌افزار رویت، سه نوع سیستم فمیلی پله وجود دارد که هر کدام خصوصیات و کاربردهای خاص خود را دارند:

1. Assembled (پله مونتاژی):

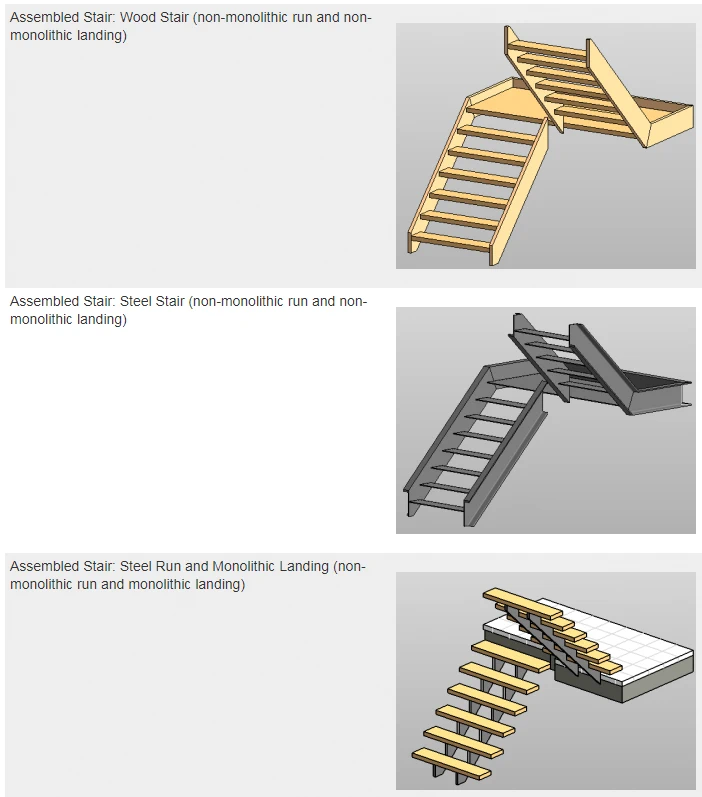

باید بدانیم که پله‌های مونتاژی از قطعات جداگانه‌ای تشکیل می‌شوند که به هم متصل شده و یک پله کامل را شکل می‌دهند. این نوع پله‌ها معمولاً برای سازه‌های سبک و قابل تغییر استفاده می‌شوند و می‌توانند شامل اجزای مختلف مانند پله، پاگرد و نرده باشند. ویژگی‌های کلیدی پله‌های مونتاژی عبارتند از:

• انعطاف‌پذیری: امکان تغییر و سفارشی‌سازی آسان هر بخش از پله، مانند تغییر شکل، مواد و اندازه اجزا.
• اجرا: این نوع پله‌ها معمولاً به صورت جداگانه تولید شده و سپس در محل نصب می‌شوند.
• اجزای مجزا: پله، پاگرد، نرده و پشتیبان‌ها به عنوان اجزای مجزا طراحی و به هم متصل می‌شوند.

2. Cast In Place (پله بتن‌ریزی در محل):

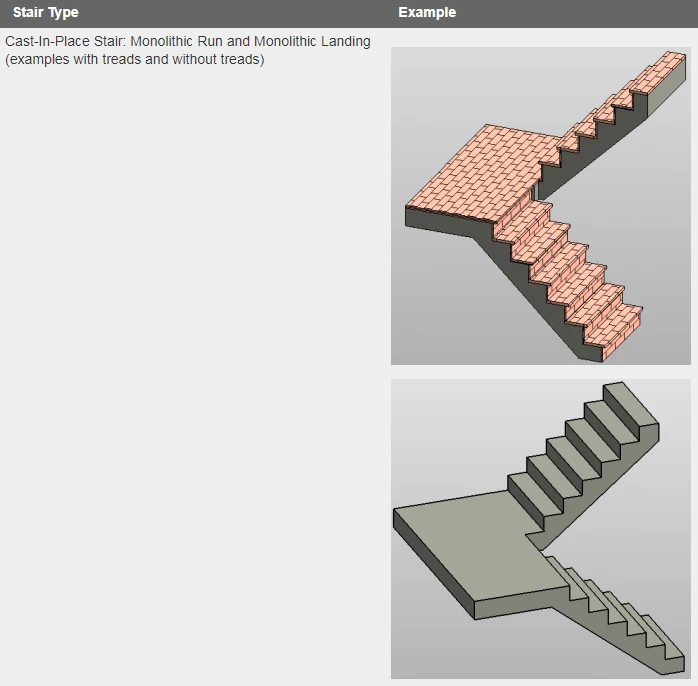

این نوع پله‌ها مستقیماً در محل پروژه بتن‌ریزی می‌شوند و یک ساختار یکپارچه را تشکیل می‌دهند. از این سیستم برای پروژه‌های بتنی بزرگ و زمانی که نیاز به یکپارچگی سازه وجود دارد، استفاده می‌شود. ویژگی‌های پله‌های بتن‌ریزی در محل شامل موارد زیر است:

• یکپارچگی سازه: پله‌ها به صورت یکپارچه در محل بتن‌ریزی شده و جزئی از سازه اصلی ساختمان می‌شوند.
• دوام: به دلیل استفاده از بتن در محل، این نوع پله‌ها از دوام بالایی برخوردارند.
• کاربرد در پروژه‌های بزرگ: این نوع پله‌ها اغلب در پروژه‌های ساختمانی بزرگ و سازه‌های سنگین استفاده می‌شوند که نیاز به پایداری بالا دارند.

3. Precast (پله پیش‌ساخته):

پله‌های پیش‌ساخته‌در کارخانه تولید شده‌و سپس به محل پروژه حمل و نصب می‌شوند. این نوع پله‌ها معمولاً از جنس بتن بوده‌و به صورت آماده‌در محل نصب می‌شوند. ویژگی‌های کلیدی پله‌های پیش‌ساخته عبارتند از:

• سرعت نصب: چون پله‌ها از قبل ساخته‌شده‌اند، نصب آن‌ها در محل بسیار سریع‌تر از پله‌های دیگر است.
• کنترل کیفیت: تولید پله‌ها در کارخانه به کنترل بهتر کیفیت مواد و ساخت کمک می‌کند.
• حمل و نصب آسان: پله‌های پیش‌ساخته‌به‌صورت آماده‌به‌محل پروژه‌حمل و به آسانی نصب می‌شوند.

مقایسه پله مونتاژی و درجاریز و پیش‌ساخته در رویت

اکنون به منظور درک تفاوت این سه گزینه بهتر است که تفاوت منوی Type و تفاوت منوی Run و Landing آنها را مورد بررسی قرار دهیم.

تفاوت منوی Type پله مونتاژی و درجاریز و پیش‌ساخته بخش اول

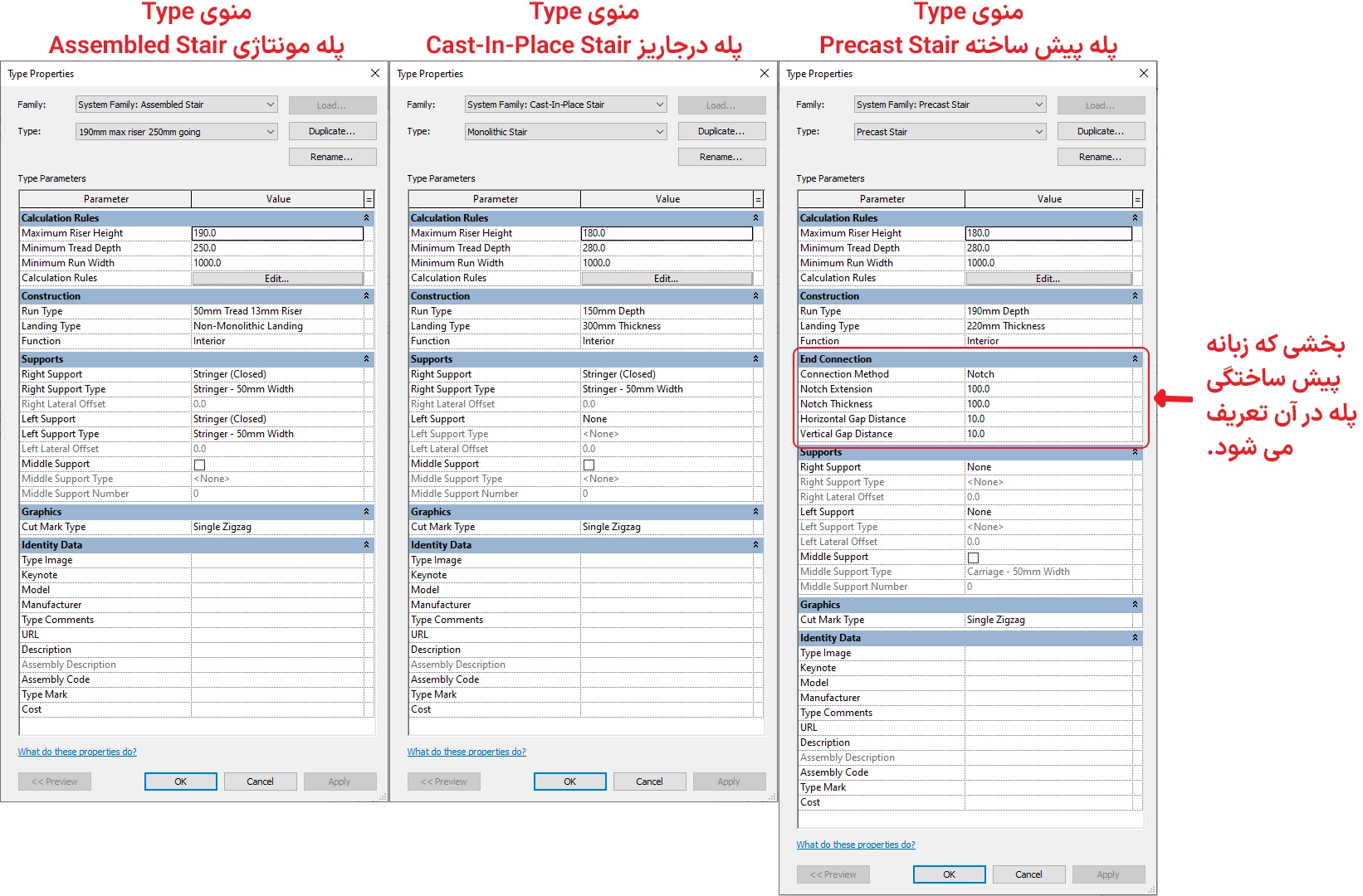

در ادامه منوی Type این سه دستور در یک تصویر با یکدیگر مقایسه شده‌است. صرفا در منوی Type مربوط به‌پله‌های پیش ساخته،‌بخشی برای تعریف زبانه‌پیش ساختگی وجود دارد و سایر بخش‌ها با یکدیگر مشابه‌هستند.

بنابراین گزینه‌های مربوط به منوی Type پله ها تشریح شده‌است.

Name	Description
Minimum Riser Height	حداقل ارتفاع پله
Minimum Tread Depth	حداقل عمق کف پله
Minimum Run Width	مقدار اولیه برای عرض یک رمپ معمولی را تنظیم می‌کند. این پارامتر بر روی رمپ‌های ترسیمی تأثیر ندارد.
Calculation Rules	با کلیک بر روی دکمه، پنجره “Stair Calculator” باز می‌شود.
Run Type	نوع رمپ برای تمامی رمپ‌های پله را مشخص می‌کند.
Landing Type	این بخش نوع پاگرد برای تمامی پاگردهای پله را مشخص می‌کند.
Function	نشان‌دهنده این است که پله‌ها داخلی یا خارجی هستند. این گزینه برای زمان‌بندی و فیلترها استفاده می‌شود.

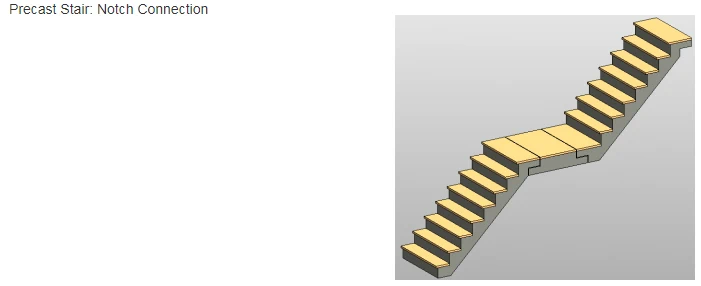

Connection Method	سبک اتصال بین رمپ و پاگرد را تعریف می‌کند (فقط برای پله‌های پیش‌ساخته). Straight Cut یا برش مستقیم : Notch یا زبانه دار:
Notch Extension	مقدار طول افقی پروفیل بریده شده را مشخص می‌کند.
Notch Thickness	طول عمودی پروفیل بریده شده از بالا را تعیین می‌کند.
Horizontal Gap Distance	ارتفاع فاصله افقی بین رمپ و پاگرد را مشخص می‌کند.
Vertical Gap Distance	عرض فاصله عمودی بین رمپ و پاگرد را مشخص می‌کند.

کنترل تفاوت منوی Type پله مونتاژی و درجاریز و پیش‌ساخته بخش دوم

کنترل تفاوت منوی Instance پله مونتاژی و درجاریز و پیش‌ساخته بخش اول

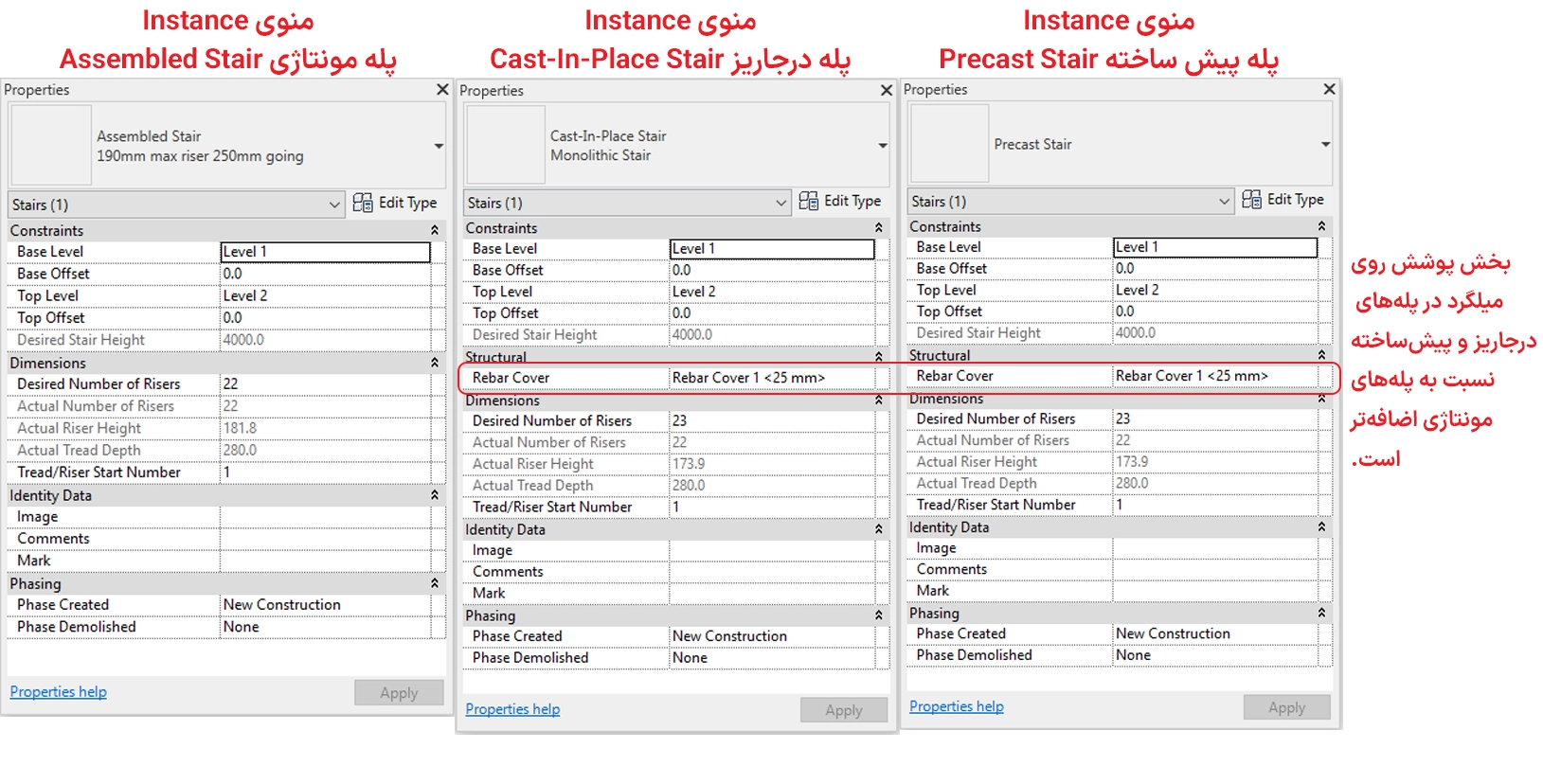

حالا منوی Instance پله‌مونتاژی و درجاریز و پیش‌ساخته‌در یک تصویر به شرح شکل زیر با هم مقایسه‌شده‌است. بخشی که در پله‌های درجاریز و پیش‌ساخته نسبت به پله مونتاژی اضافه تر دارد، مربوط به تعریف پوشش روی میلگرد است.

در ادامه، تمامی آیتم های منوی فوق مطابق جدول زیر تشریح می شوند.

بررسی تفاوت منوی Instance پله مونتاژی و درجاریز و پیش‌ساخته بخش دوم

تشریح منوی Type المان Run پله مونتاژی و درجاریز و پیش‌ساخته

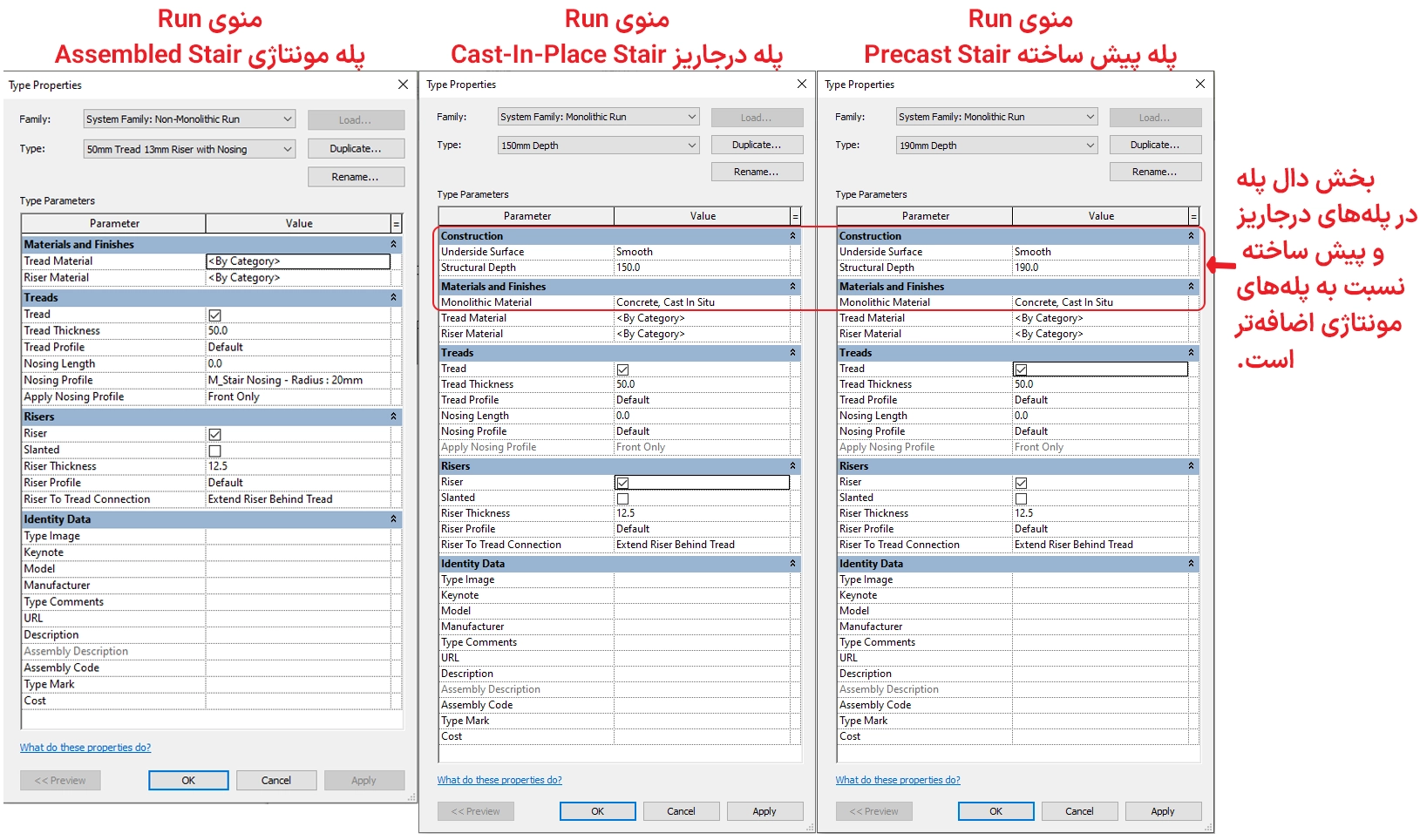

ابتدا منوی Run پله‌مونتاژی و درجاریز و پیش ساخته‌در یک تصویر به شرح شکل زیر با هم مقایسه شده‌است. بخشی در پله‌های درجاریز و پیش ساخته‌نسبت به پله‌مونتاژی اضافه‌تر وجود دارد مربوط به تعریف دال پله‌است.

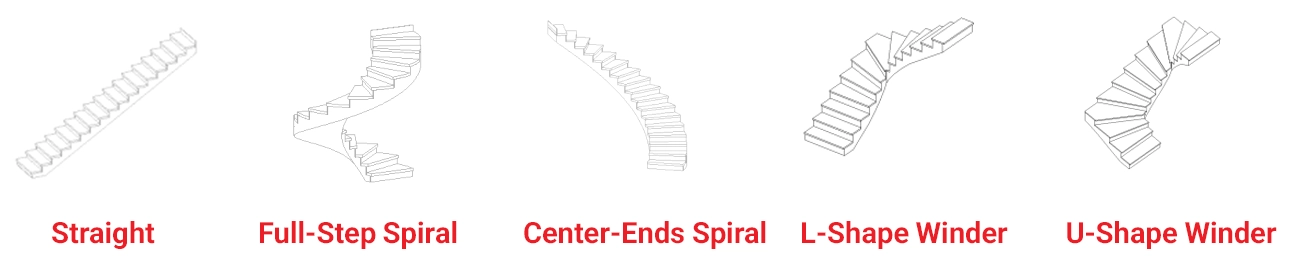

انواع Run در ترسیم پله در رویت به شرح شکل زیر می باشد.

مطالعه منوی Instance المان Run پله مونتاژی و درجاریز و پیش‌ساخته بخش اول

در ادامه منوی Instance مربوط به بخش Run به شرح جدول زیر تشریح می‌شود.

Name	Description
Constraints
Location Line	محل قرارگیری بخش Run نسبت به مسیر در جهت بالا را مشخص می‌کند. گزینه‌ها شامل: Exterior Support: Left (1) Run: Left (2) Run: Center (3) (4) Run: Right (5) Exterior Support: Right می‌باشند.
Relative Base Height	مقدار ارتفاع پایه بخش Run را نسبت به سطح پایه پله مشخص می‌کند.
Relative Top Height	ارتفاع بالای بخش Run را نسبت به سطح پایه پله مشخص می‌کند.
Run Height	ارتفاع محاسبه شده بخش Run را نمایش می‌دهد. (فقط خواندنی)
Construction
Extend Below Base	مسافتی که بخش Run را زیر سطح پایه پله گسترش می‌دهد مشخص می‌کند. برای مثال : عدد 0 عدد 5 سانتیمتر عدد 5- سانتیمتر
Begin with Riser	افزودن یک پله در آغاز بخش Run انتخاب کنید. پاک کردن این گزینه باعث حذف اولین پله و قرارگیری پله مجاور در سطح پایه می‌شود.
End with Riser	برای افزودن یک پله در پایان بخش Run انتخاب کنید. پاک کردن این گزینه باعث حذف آخرین پله می‌شود.
Structural
Structural	مشخص می‌کند که عنصر دارای یک مدل تحلیلی است یا خیر.

منوی Instance المان Run پله مونتاژی و درجاریز و پیش‌ساخته بخش دوم

Winders
Winder Style	نوع محاسبه پله‌های وینر را مشخص می‌کند. گزینه‌ها شامل Balanced (تقارن) و Single-point (غیرتقارن) می‌باشد.
Winder Properties (annotated)	1- مقدار فاصله برای ایجاد خط حرکت 2- حداقل عرض داخل خط حرکت 3- حداقل عرض داخل محدوده Run 4- شعاع خم 5- کف پله های موازی در شروع پله 6- کف پله های موازی در خاتمه پله
Inside Walk Line Offset	فاصله مسیر داخلی از مرز داخلی بخش وینر را مشخص می‌کند.
Minimum Width on Inside Walk Line	حداقل عرض پله در مسیر داخلی را مشخص می‌کند. (فقط خواندنی)
Minimum Width on Inside Boundary	حداقل عمق پله در گوشه‌های داخلی بخش وینر را مشخص می‌کند.
Fillet Radius	شعاع فیلت هندسه گوشه داخلی را در بخش وینر مشخص می‌کند.
Parallel Treads at Start	تعداد پله‌های یکنواخت در آغاز بخش وینر را مشخص می‌کند.
Parallel Treads at End	تعداد پله‌های یکنواخت در پایان بخش وینر را مشخص می‌کند.
Dimensions
Actual Run Width	عرض واقعی بخش دویدن را بدون احتساب پشتیبانی‌های جانبی مشخص می‌کند.
Actual Riser Height	ارتفاع واقعی پله‌ها را مشخص می‌کند. (فقط خواندنی)
Actual Tread Depth	عمق واقعی پله را اندازه‌گیری شده در طول مسیر پله مشخص می‌کند. (فقط خواندنی)
Actual Number of Risers	تعداد واقعی پله‌ها (فقط خواندنی)
Actual Number of Treads	تعداد واقعی تخت‌ها (فقط خواندنی)

بررسی تفاوت منوی Type المان Landing پله مونتاژی و درجاریز و پیش‌ساخته

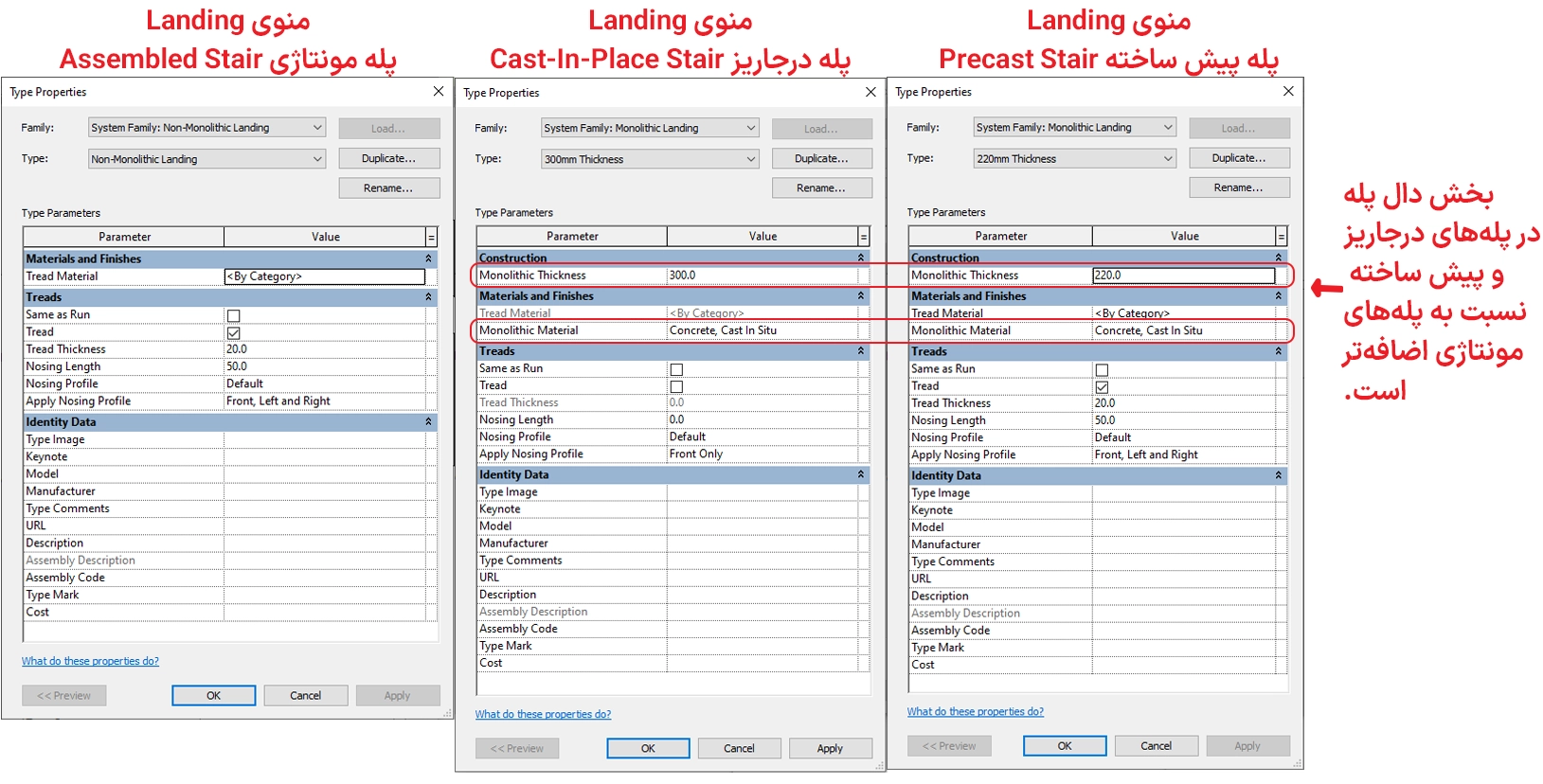

اکنون منوی Landing پله مونتاژی و درجاریز و پیش ساخته‌در یک تصویر به شرح شکل زیر با هم مقایسه‌شده‎‎‌است. صرفا در پله‌های درجاریز و پیش ساخته‌نسبت به پله‌پیش‌ساخته‌بخش تعریف دال پله اضافه‌شده‌است.

اجزا تشکیل دهنده پله در رویت

در نرم‌افزار رویت، پله‌ها از چندین جزء اصلی تشکیل شده‌اند که هر کدام نقش خاصی در ساختار و عملکرد پله دارند. این اجزا شامل پله‌ها (Runs)، پاگردها (Landings)، پشتیبان‌ها (Supports) و نرده‌ها (Railings) هستند. هر یک از این اجزا می‌توانند بسته‌به نوع طراحی پله‌به صورت خودکار ایجاد شوند یا به‌صورت سفارشی ترسیم شوند.

1. پله‌ها (Runs):

پله‌ها بخشی از سازه هستند که از سطح پایین‌تر به سطح بالاتر منتهی می‌شوند و مسیر اصلی حرکت را تشکیل می‌دهند. انواع پله Stair در رویت شامل موارد زیر است:

• مستقیم (Straight): ساده‌ترین نوع پله که به صورت خط مستقیم بین دو سطح قرار می‌گیرد.
• مارپیچ (Spiral): به شکل مارپیچ طراحی می‌شوند و برای فضاهای محدود و زیبایی خاص استفاده می‌شوند.
• U شکل (U-Shape Winder): این نوع پله دو مسیر مستقیم با زاویه ۱۸۰ درجه به هم متصل است و مناسب فضاهایی با تغییر جهت است.
• L شکل (L-Shape Winder): این نوع پله در یک زاویه ۹۰ درجه تغییر جهت می‌دهد.
• سفارشی (Create Sketch): پله‌هایی که به صورت دستی و کاملاً سفارشی طراحی و ترسیم می‌شوند.

2. پاگردها (Landings):

لندینگ یا پاگردها سکویی مسطح بین دو ردیف پله Stair در رویت هستند که به افراد امکان استراحت در میان مسیر یا تغییر جهت را می‌دهند. بخش لندینگ در رویت به سه روش زیر ایجاد می‌شوند:

• خودکار: زمانی که دو پله در یک مسیر به هم متصل شوند، رویت به‌صورت خودکار پاگردی بین آن‌ها ایجاد می‌کند.
• انتخابی: با انتخاب دو پله و تعیین نقطه اتصال، پاگرد بین آن‌ها ایجاد می‌شود.
• سفارشی: کاربران می‌توانند به‌صورت دستی یک پاگرد را با استفاده از ابزارهای طراحی ترسیم کنند.

3. پشتیبان‌ها (Supports):

ساپورت‌ها یا پشتیبان‌ها سازه‌هایی هستند که پله‌ها و پاگردها را نگه می‌دارند و به استحکام و پایداری پله کمک می‌کنند. در پله Stair در رویت دو نوع پشتیبان وجود دارد:

• کناری (Side Support): در دو طرف پله قرار می‌گیرد و ساختار پله را تقویت می‌کند.
• مرکزی (Center Support): در مرکز پله قرار می‌گیرد و به‌عنوان ستون اصلی عمل می‌کند. پشتیبان‌ها به‌صورت خودکار با ایجاد پله‌ها تولید می‌شوند یا می‌توان آن‌ها را به‌صورت دستی با انتخاب لبه پله یا پاگرد ایجاد کرد.

4. نرده‌ها (Railings):

نرده‌ها برای حفظ ایمنی و زیبایی در دو طرف پله‌ها یا پاگردها نصب می‌شوند. در پله Stair در رویت نرده‌ها می‌توانند به دو صورت زیر ایجاد شوند:

• خودکار: هنگام ایجاد پله، رویت به‌صورت خودکار نرده‌ها را در طول پله و پاگرد قرار می‌دهد.
• دستی: کاربران می‌توانند پس از ایجاد پله‌ها، نرده‌ها را به‌صورت جداگانه ترسیم و تنظیم کنند. نرده‌ها می‌توانند شامل پارامترهایی مانند ارتفاع، فاصله نرده‌ها و نوع متریال باشند.

ترسیم پله با شکل دلخواه در رویت

برای ترسیم پله Stair در رویت به شکل خودکار از گزینه Stair by Sketch استفاده کنید. اکنون انجام این کار مراحل زیر را انجام دهید.

1. یک پلان یا نمای سه بعدی را باز کنید.
2. از ابزارهای ترسیم Run یا Landing گزینه Create Sketch را انتخاب کنید.
3. خطوط مرزی (Boundary) پله را ترسیم کنید.
4. رایزرها را رسم کنید.
5. Path را ترسیم کنید.

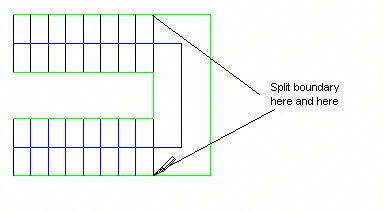

در شکل های زیر چند نمونه ترسیم پله‌با شکل دلخواه نمایش داده‌شده‌است.

جمع‌بندی

گزینه پله Stair در رویت ابزاری قدرتمند برای طراحی و مدل‌سازی پله‌ها در پروژه‌های معماری و سازه‌ای است. این ابزار به کاربران امکان می‌دهد که پله‌ها را به دو روش خودکار یا دستی، از طریق ترسیم مرزها و رایزرها ایجاد کنند. با استفاده از امکانات متنوع این ابزار، می‌توان انواع پله‌ها مانند پله‌های مستقیم، مارپیچ، L و U شکل را مطابق با نیازهای پروژه طراحی کرد. همچنین، کاربران می‌توانند پاگردها و پشتیبان‌های سفارشی ایجاد کرده و نرده‌های مرتبط را به صورت خودکار یا دستی تنظیم کنند. این ویژگی‌ها باعث انعطاف‌پذیری بالا در طراحی و بهینه‌سازی پروژه‌های ساختمانی می‌شوند.

در ارتباط با مدل سازی اطلاعات ساختمان (BIM)، ابزار پله Stair در رویت به معماران و مهندسان کمک می‌کند تا به‌صورت دقیق و هوشمندانه پله‌های خود را مدل‌سازی کرده و اطلاعات دقیق مرتبط با هندسه، ابعاد و مصالح پله‌ها را در یک مدل یکپارچه ثبت و به‌روز کنند. این اطلاعات در تمامی مراحل طراحی، ساخت و مدیریت ساختمان به اشتراک گذاشته‌می‌شود و به هماهنگی بهتر بین تیم‌های مختلف پروژه و تصمیم‌گیری‌های دقیق‌تر کمک می‌کند.
