آشنایی با ابزار Duct Accessory در Revit

ابزار Duct Accessory در رویت (Revit) یکی از ابزارهای مهم در طراحی و مدیریت سیستم‌های داکت (تهویه مطبوع و گرمایشی) است که به شما امکان می‌دهد لوازم جانبی داکت‌ها را به سیستم‌های خود اضافه کنید. این لوازم جانبی شامل تجهیزات و قطعاتی مانند دمپرها، فیلترها، صداگیرها و تجهیزات کنترل هوا است که برای بهبود عملکرد سیستم‌های تهویه و گرمایش استفاده می‌شوند.

نحوه استفاده از ابزار Duct Accessory

برای استفاده از ابزار Duct Accessory در Revit، مراحل زیر را باید طی کنید:

  • ابتدا به تب Systems بروید.
  • سپس ابزار Duct Accessory را از پنل HVAC انتخاب کنید.
  • پس از انتخاب این ابزار، می‌توانید لوازم جانبی مختلفی را به سیستم داکت‌های خود اضافه کنید.
نحوه استفاده از ابزار Duct Accessory

نحوه قرار دادن Duct Accessory در رویت

  • پس از انتخاب ابزار، شما می‌توانید لوازم جانبی را روی مسیر داکت‌ها یا روی اتصالات موجود قرار دهید.
  • در هنگام قرار دادن Duct Accessory، Revit به طور خودکار لوازم جانبی را به داکت‌ها متصل می‌کند.
  • می‌توانید از ابزارهای هدایت و چرخش برای تنظیم دقیق محل قرارگیری قطعه استفاده کنید.

تنظیمات Properties برای Duct Accessory در رویت

در پنل Properties، پس از قرار دادن Duct Accessory، می‌توانید ویژگی‌ها و پارامترهای مختلف مربوط به لوازم جانبی را تنظیم کنید. برخی از این تنظیمات عبارت‌اند از:

Constraints (محدودیت‌ها)

این بخش شامل محدودیت‌هایی است که به شما کمک می‌کند Duct Accessory را به صورت دقیق در محل دلخواه خود قرار دهید.

Constraints (محدودیت‌ها) در تنظیمات Properties برای Duct Accessory
  • Level (سطح): این پارامتر نشان‌دهنده سطحی است که Duct Accessory بر روی آن قرار دارد.
  • Elevation from Level (ارتفاع از سطح): فاصله Duct Accessory از سطح مشخص شده. این پارامتر به تنظیم ارتفاع دقیق Duct Accessory کمک می‌کند.

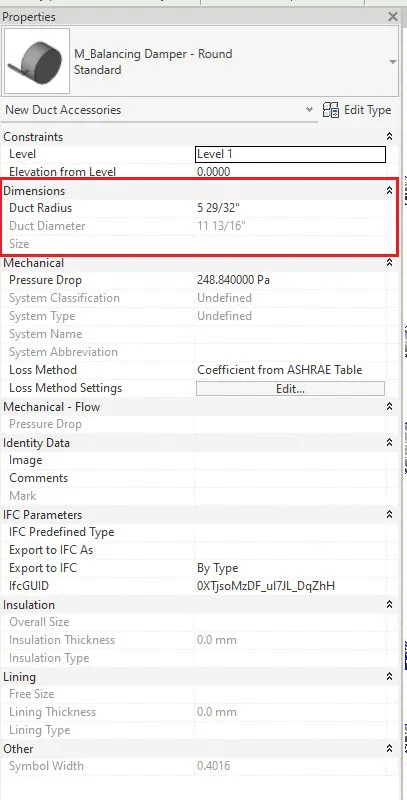

Dimensions (ابعاد)

Dimensions (ابعاد) در تنظیمات Properties برای Duct Accessory
  • Duct Radius: شعاع داکت.
  • Duct Diameter: قطر داکت.
  • Size (سایز): اندازه داکت.

Mechanical (پارامترهای مکانیکی)

Mechanical (پارامترهای مکانیکی) در تنظیمات Properties برای Duct Accessory
  • Pressure Drop (افت فشار): میزان افت فشار در عبور جریان هوا از Duct Accessory.
  • System Classification (طبقه‌بندی سیستم): نوع سیستم مکانیکی که Duct Accessory به آن تعلق دارد. این می‌تواند شامل سیستم‌های تهویه، گرمایش، تخلیه و غیره باشد.
  • System Type (نوع سیستم): نوع سیستم مکانیکی که Duct Accessory به آن متصل است، مانند سیستم‌های VAV، فن‌کویل و غیره.
  • System Name (نام سیستم): نام سیستم مکانیکی که Duct Accessory در آن قرار دارد.
  • System Abbreviation (اختصار سیستم): مخفف یا علامت اختصاری سیستم که برای شناسایی سریع استفاده می‌شود.
  • Loss Method: این گزینه تعیین‌کننده روش محاسبه افت فشار برای Duct Accessory (قطعات جانبی داکت) است. روش‌های مختلفی وجود دارد که به شما اجازه می‌دهد تا چگونگی محاسبه افت فشار را مشخص کنید، و بسته به نوع طراحی و نیازهای پروژه می‌توانید مناسب‌ترین روش را انتخاب کنید. Loss Method بر اساس استانداردهای طراحی، مدل‌های جریان هوا و تجربه‌های مهندسی تعریف می‌شود.
  • Loss Method Setting: این گزینه به شما اجازه می‌دهد تا پارامترهای دقیق‌تری برای تنظیم روش محاسبه افت فشار در Duct Accessory وارد کنید. به عنوان مثال، شما می‌توانید مقادیر عددی مربوط به ضرایب افت فشار، سرعت جریان هوا و پارامترهای دیگر را تنظیم کنید تا محاسبات دقیق‌تری برای عملکرد سیستم داشته باشید.

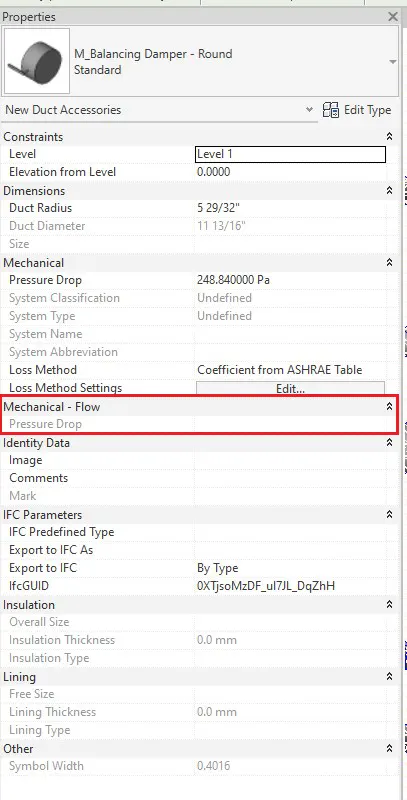

Mechanical Flow (پارامترهای جریان مکانیکی)

Mechanical Flow (پارامترهای جریان مکانیکی) در تنظیمات Properties برای Duct Accessory
  • Pressure Drop (افت فشار): میزان افت فشار در عبور جریان هوا از Duct Accessory.

Identity Data (اطلاعات هویتی)

Identity Data (اطلاعات هویتی) در تنظیمات Properties برای Duct Accessory
  • Image (تصویر): امکان پیوست تصویر برای توضیح بهتر المان.
  • Comments (توضیحات): توضیحاتی که می‌توان به Duct Accessory اضافه کرد.
  • Mark (علامت): شماره‌گذاری یا علامت‌گذاری Duct Accessory برای شناسایی سریع.

IFC Parameters (پارامترهای IFC)

IFC Parameters (پارامترهای IFC) در تنظیمات Properties برای Duct Accessory
  • Export to IFC (صادرات به IFC): تنظیمات برای صادرات به فرمت IFC
  • Export to IFC As (صادرات به IFC به عنوان): تعیین نحوه صادرات به IFC
  • IFC Predefined Type (نوع از پیش تعریف شده IFC): نوع از پیش تعیین شده برای صادرات IFC.
  • ifcGUID: شناسه یکتا برای المان در IFC.

Insulation (عایق بندی)

Insulation (عایق بندی) در تنظیمات Properties برای Duct Accessory
  • Overall Size (اندازه کلی): سایز کلی Duct Accessory با عایق‌بندی.
  • Insulation Thickness (ضخامت عایق): ضخامت عایق Duct Accessory.
  • Insulation Type (نوع عایق): نوع عایق‌بندی استفاده شده.

Lining (پوشش داخلی)

Lining (پوشش داخلی) در تنظیمات Properties برای Duct Accessory
  • Free Size (سایز آزاد): اندازه آزاد داخل Duct Accessory با در نظر گرفتن پوشش داخلی.
  • Lining Thickness (ضخامت پوشش داخلی): ضخامت پوشش داخلی Duct Accessory.
  • Lining Type (نوع پوشش داخلی): نوع پوشش داخلی.

تنظیمات Edit Type برای Duct Accessory در رویت

تنظیمات Edit Type برای Duct Accessory در رویت 01
تنظیمات Edit Type برای Duct Accessory در رویت

Constraints

  • Default Elevation (ارتفاع پیش‌فرض): ارتفاع پیش‌فرضی که برای نصب Duct Accessory در نظر گرفته می‌شود. این مقدار، فاصله‌ای است که ترمینال از سطح مرجع دارد و به‌طور معمول برای تنظیم ارتفاع نصب دقیق به کار می‌رود.

Material and Finishes

  • Damper Material: متریال استفاده شده برای ساخت دمپر

Dimensions

  • Damper Length: طول دمپر

Identity Data

  • Type Image (تصویر نوع): تصویر مرتبط با نوع Duct Accessory یا قطعه.
  • Keynote (یادداشت کلیدی): متن یا کد یادداشتی که برای توصیف نوع Duct Accessory استفاده می‌شود.
  • Model (مدل): مدل مربوط به نوعDuct Accessory.
  • Manufacturer (سازنده): نام سازنده یا شرکت تولیدکننده Duct Accessory یا قطعه.
  • Type Comments (توضیحات نوع): یادداشت‌ها یا توضیحات اضافی درباره نوع Duct Accessory.
  • URL: آدرس وب‌سایت یا منبع مرتبط با نوعDuct Accessory.
  • Description (توضیحات): توضیحات عمومی در مورد نوع Duct Accessory.
  • Assembly Code (کد مجموعه): کدی که به مجموعه‌ای که Duct Accessory جزئی از آن است تعلق دارد.
  • Cost (هزینه): هزینه یا قیمت نوع Duct Accessory.
  • Assembly Description (توضیحات مجموعه): توضیح مربوط به مجموعه‌ای که این Duct Accessory به آن تعلق دارد.
  • Type Mark (علامت نوع): علامتی برای شناسایی نوع Duct Accessory.
  • Omni Class Number: شماره‌ای که به طبقه‌بندی Omni Class مرتبط است و برای سازماندهی و شناسایی بهتر اطلاعات استفاده می‌شود.
  • Omni Class Title: عنوان مرتبط با طبقه‌بندی Omni Class که به توصیف بهتر نقش و عملکرد Duct Accessory در پروژه کمک می‌کند.
  • Code Name: نام کدی که به Duct Accessory اختصاص دارد و می‌تواند برای شناسایی و دسته‌بندی سریع در پروژه استفاده شود.

IFC Parameters

  • Export Type to IFC (صادرات نوع به IFC): تنظیمات برای تعیین نحوه صادرات این نوع داکت به فرمت IFC.
  • Export Type to IFC As (صادرات نوع به IFC به عنوان): نحوه نمایش این نوع داکت در IFC.
  • Type IFC Predefined Type (نوع از پیش تعریف شده IFC): نوعی که از پیش در IFC برای این نوع داکت تعریف شده است.
  • Type ifcGUID: شناسه یکتای مربوط به این نوع داکت در فرمت IFC.

Other

  • Symbol Length: پارامتری برای تنظیم اندازه‌های اضافی یا سفارشی مربوط به این نوع Duct Accessory.
  • Half Damper Length: نصف طول دمپر

کاربردهای ابزار Duct Accessory در رویت

  • صداگیر (Sound Attenuators): برای کاهش سر و صدا در سیستم تهویه.
  • دمپرها (Dampers): برای کنترل جریان هوا و ایجاد فشار مناسب در داکت‌ها.
  • فیلترها (Filters): برای تصفیه هوا و جلوگیری از ورود ذرات معلق.
  • کنترلرهای هوا (Air Controllers): برای تنظیم دقیق جریان هوا در سیستم.
