راهنمای کامل Pipe Fitting در نرم‌افزار Revit

ابزار Pipe Fitting در رویت (Revit) برای قرار دادن اتصالات لوله‌ها در سیستم‌های لوله‌کشی مکانیکی (MEP) به کار می‌رود. Pipe Fittings، اتصالاتی مانند زانوها، سه‌راهی‌ها، کاهنده‌ها و سایر اجزا هستند که برای ایجاد انشعاب، تغییر جهت و یا تغییر اندازه لوله‌ها استفاده می‌شوند.

Pipe Fitting‌ها به کاربران امکان می‌دهند که اتصالات مختلفی را برای اتصال لوله‌ها در مسیرهای پیچیده طراحی و پیاده‌سازی کنند. این ابزار برای طراحی سیستم‌های دقیق و منظم بسیار ضروری است و انعطاف‌پذیری بالایی در طراحی لوله‌کشی ارائه می‌دهد.

استفاده از Pipe Fitting در رویت

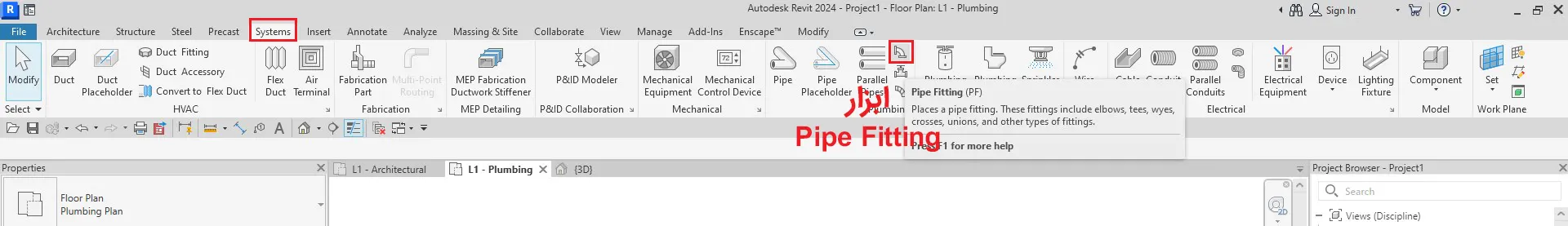

برای دسترسی به این ابزار، ابتدا به تب Systems بروید. در بخش Plumbing & Piping، ابزار Pipe Fitting وجود دارد که می‌توانید آن را انتخاب کنید.

انواع Pipe Fitting در رویت

پس از انتخاب ابزار Pipe Fitting در رویت، باید نوع Pipe Fitting را مشخص کنید. Revit به شما امکان می‌دهد که فمیلی انواع مختلفی از Pipe Fittingها را بسازید، انتخاب و استفاده کنید.

• Elbow (زانویی):Elbow یا زانویی برای تغییر جهت جریان در لوله‌کشی استفاده می‌شود. زانویی‌ها معمولاً در زاویه‌های 45 یا 90 درجه ساخته می‌شوند و می‌توانند برای تنظیم جریان لوله در راستاهای مختلف به‌کار روند.
• Junction (اتصال) : Junction به معنی اتصال سه‌راهی است و برای انشعاب دادن لوله از یک جریان اصلی استفاده می‌شود. این نوع اتصال به شما اجازه می‌دهد تا یک لوله فرعی را به لوله اصلی وصل کنید و جریان را در چند مسیر هدایت کنید.
• Cross (تقاطع): Cross به معنی چهارراهی است که جریان لوله‌ها را در چهار جهت مختلف هدایت می‌کند. این نوع اتصال برای زمانی مناسب است که نیاز به انشعاب در چندین جهت از یک جریان اصلی دارید.
• Transition (تبدیل): Transition یا Reducer برای تغییر اندازه لوله‌ها به‌کار می‌رود. این اتصال زمانی استفاده می‌شود که نیاز دارید لوله با قطر بزرگ‌تر را به لوله‌ای با قطر کوچک‌تر متصل کنید یا برعکس.
• Union (اتصال): Union برای اتصال موقت و قابل جداسازی لوله‌ها استفاده می‌شود. برخلاف سایر اتصالات که ممکن است دائمی باشند، Union به شما اجازه می‌دهد لوله‌ها را به‌راحتی جدا و مجدداً وصل کنید.
• Cap (درپوش): Cap یا درپوش برای بستن انتهای باز لوله استفاده می‌شود. این اتصال برای زمانی مناسب است که می‌خواهید بخشی از سیستم لوله‌کشی را به‌طور موقت یا دائم مسدود کنید.

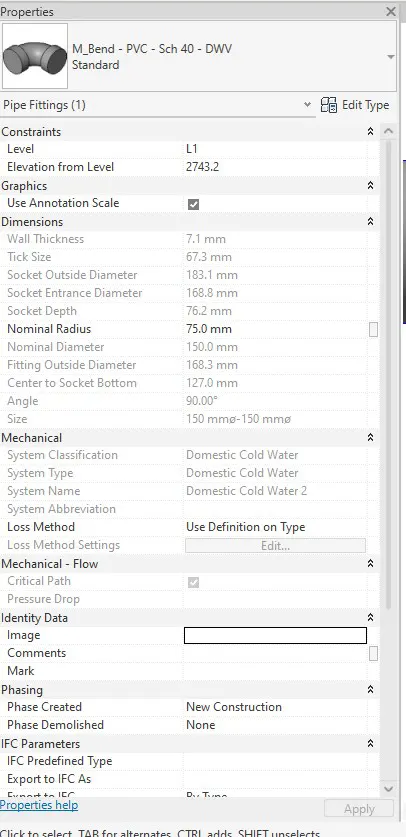

تنظیمات Properties برای Pipe Fittingها در رویت

با استفاده از پنل Properties در ابزار Pipe Fitting در رویت می‌توانید مشخصات Pipe Fitting مانند سایز، نوع متریال و … را تنظیم کنید. برای تعیین اندازه‌های دقیق، می‌توانید از منوی کشویی استفاده کرده یا مقادیر دستی وارد کنید. در ادامه به بررسی این قسمت با جزئیات می‌پردازیم:

Constraints (محدودیت‌ها)

این بخش شامل محدودیت‌هایی است که به شما کمک می‌کند فیتینگ را به صورت دقیق در محل دلخواه خود قرار دهید.

• Level (سطح): سطحی را که Pipe Fitting به آن تعلق دارد مشخص می‌کند. به عنوان مثال، اگر فیتینگ در طبقه‌ای خاص یا ارتفاع خاصی قرار دارد، از این گزینه برای تعیین سطح استفاده می‌شود.
• Elevation from Level (ارتفاع از سطح): ارتفاع دقیق Pipe Fitting از سطح تعیین‌شده را مشخص می‌کند. با تنظیم این مقدار می‌توانید موقعیت عمودی دقیق فیتینگ را کنترل کنید.

Graphics

• Use Annotation Scale (استفاده از مقیاس Annotation): این گزینه تعیین می‌کند که آیا Pipe Fitting باید در مقیاس گرافیکی مشخصی برای خوانایی بهتر نمایش داده شود یا خیر.

Dimensions (ابعاد)

• Wall Thickness (ضخامت دیوار): ضخامت دیوار Pipe Fitting را مشخص می‌کند.
• Tick Size: اندازه خط یا تیک‌های مربوط به فیتینگ در نماهای دوبعدی.
• Socket Outside Diameter (قطر خارجی سوکت): قطر خارجی اتصال فیتینگ را تعیین می‌کند.
• Socket Entrance Diameter (قطر ورودی سوکت): قطر ورودی سوکت یا دهانه فیتینگ برای اتصال لوله.
• Socket Depth (عمق سوکت): عمق داخلی سوکت فیتینگ که لوله‌ها در آن قرار می‌گیرند.
• Nominal Radius (شعاع اسمی): شعاع اسمی فیتینگ که برای ترسیم و محاسبات استفاده می‌شود.
• Nominal Diameter (قطر اسمی): قطر اسمی لوله یا فیتینگ، که معمولاً بر اساس استانداردهای تولید مشخص می‌شود.
• Fitting Outside Diameter (قطر خارجی فیتینگ): قطر کلی خارجی فیتینگ.
• Center to Socket Bottom: فاصله از مرکز فیتینگ تا پایین سوکت.
• Angle (زاویه): زاویه فیتینگ برای تغییر جهت لوله را تعیین می‌کند. مثلاً برای زانوها (Elbow) این مقدار می‌تواند 45 یا 90 درجه باشد.
• Size (اندازه): مشخصات کلی اندازه Pipe Fitting را تعیین می‌کند.

Mechanical (پارامترهای مکانیکی)

• System Classification (طبقه‌بندی سیستم): نوع سیستم مکانیکی که Pipe Fitting به آن تعلق دارد. این شامل سیستم‌هایی مانند سیستم آب سرد، آب گرم، آتش‌نشانی و غیره می‌شود.
• System Type (نوع سیستم): نوع سیستم مکانیکی خاص برای فیتینگ مانند سیستم آب آشامیدنی یا فاضلاب.
• System Name (نام سیستم): نام سیستم مکانیکی که Pipe Fitting به آن متصل است.
• System Abbreviation (اختصار سیستم): مخفف یا کوتاه‌نویسی سیستم مکانیکی که به Pipe Fitting مربوط است.
• Loss Method (روش افت): روشی که برای محاسبه افت فشار در Pipe Fitting استفاده می‌شود. این روش ممکن است براساس تئوری‌های مختلف جریان سیال انتخاب شود.
• Loss Method Settings (تنظیمات روش افت): تنظیمات دقیق مربوط به محاسبه افت فشار براساس روش انتخاب‌شده.

Mechanical Flow (پارامترهای جریان مکانیکی)

• Critical Path (مسیر بحرانی): مشخص می‌کند که آیا فیتینگ در مسیر بحرانی جریان سیال قرار دارد یا خیر.
• Pressure Drop (افت فشار): میزان افت فشار در فیتینگ که به دلیل ویژگی‌های فیتینگ و اصطکاک داخلی رخ می‌دهد.

Identity Data (اطلاعات هویتی)

• Image (تصویر): تصویر یا نمادی که برای فیتینگ استفاده می‌شود. این تصویر می‌تواند در اسناد و گزارش‌ها نمایش داده شود.
• Comments (توضیحات): توضیحاتی اضافی درباره فیتینگ که ممکن است در پروژه‌های مختلف به کار آید.
• Mark (علامت): علامتی که به Pipe Fitting برای تمایز و شناسایی آن در پروژه اختصاص داده می‌شود.

Phasing (فازبندی)

• Phase Created (فاز ایجاد شده): فازی که Pipe Fitting در آن ایجاد شده است. این پارامتر برای زمان‌بندی پروژه و مشخص کردن دوره‌های ساخت استفاده می‌شود.
• Phase Demolished (فاز تخریب): فازی که Pipe Fitting در آن حذف یا تخریب شده است.

IFC Parameters (پارامترهای IFC)

• Export to IFC (صادرات به IFC): تنظیمات برای صادرات به فرمت IFC
• Export to IFC As (صادرات به IFC به عنوان): تعیین نحوه صادرات به IFC
• IFC Predefined Type (نوع از پیش تعریف شده IFC): نوع از پیش تعیین شده برای صادرات IFC.
• ifcGUID: شناسه یکتا برای المان در IFC.

Insulation (عایق بندی)

• Overall Size (اندازه کلی): اندازه کلی فیتینگ شامل عایق‌بندی.
• Insulation Thickness (ضخامت عایق): ضخامت عایق‌بندی که به فیتینگ اضافه شده است.
• Insulation Type (نوع عایق): نوع عایق‌بندی که برای Pipe Fitting استفاده شده است.

Other

• Length 1 : طول اول فیتینگ.
• Length 2 : طول دوم فیتینگ.
• و …

تنظیمات Edit Type برای Pipe Fitting در رویت

Constraints

• Default Elevation (ارتفاع پیش‌فرض): ارتفاع پیش‌فرض Pipe Fitting نسبت به سطح تعیین‌شده در پروژه. این مقدار می‌تواند برای تنظیم ارتفاع اولیه فیتینگ به‌طور خودکار استفاده شود.

Mechanical

• Loss Method (روش افت): روشی که برای محاسبه افت فشار در Pipe Fitting استفاده می‌شود. این روش می‌تواند به‌صورت جدول یا معادله‌ای برای محاسبه افت فشار در سیستم‌های مکانیکی به‌کار گرفته شود.
• K Coefficient Table (جدول ضریب K): جدولی که ضریب K را برای محاسبه افت فشار فیتینگ‌ها در شرایط مختلف ارائه می‌دهد.
• K Coefficient (ضریب K): مقدار عددی ضریب K که در محاسبات افت فشار سیال در Pipe Fitting استفاده می‌شود.
• Connection Type (نوع اتصال): نوع اتصال Pipe Fitting را مشخص می‌کند، مثل جوش، پیچ، یا اتصالات مکانیکی دیگر.
• Gender Type (نوع جنسیت): نوع اتصال از نظر جنسیت (نر یا ماده) در فیتینگ‌ها که در هنگام اتصال فیتینگ‌ها با لوله‌ها اهمیت دارد.

Identity Data

• Keynote (یادداشت کلیدی): یک یادداشت یا کلیدواژه که برای فیتینگ استفاده می‌شود و در اسناد پروژه به‌کار می‌رود.
• Model (مدل): مدل دقیق فیتینگ که ممکن است شامل اطلاعات مربوط به شماره مدل یا نوع خاصی از فیتینگ باشد.
• Manufacturer (سازنده): نام شرکت یا کارخانه‌ای که Pipe Fitting را تولید کرده است.
• Type Comments (توضیحات نوع): توضیحاتی که به نوع فیتینگ اختصاص داده شده است، برای اطلاعات اضافی یا یادداشت‌های خاص.
• Type Image (تصویر نوع): تصویری که نوع Pipe Fitting را نمایش می‌دهد و می‌تواند برای نمایش در مدارک و اسناد پروژه مورد استفاده قرار گیرد.
• URL: لینکی به وب‌سایت یا منابع خارجی مرتبط با Pipe Fitting.
• Description (توضیحات): توضیحات کاملی از Pipe Fitting که شامل جزئیات فنی یا موارد خاص مربوط به نوع فیتینگ است.
• Assembly Code (کد مجموعه): کدی که مربوط به دسته‌بندی یا گروه‌بندی فیتینگ در سیستم‌های BIM و اسناد پروژه است. در مقاله پنجره Assembly Code Settings در رویت – راهنمای جامع به صورت کامل به این موضوع پرداخته شده است.
• Assembly Description (توضیحات مجموعه): توضیحاتی که مجموعه‌ای از Pipe Fitting‌ها و اجزا را توصیف می‌کند.
• Cost (هزینه): هزینه Pipe Fitting که می‌تواند برای محاسبات اقتصادی و بودجه‌بندی پروژه استفاده شود.
• Type Mark (علامت نوع): علامتی برای شناسایی نوع خاصی از Pipe Fitting در بین اجزای دیگر پروژه.
• Omni Class Number: شماره طبقه‌بندی OmniClass که به‌صورت استاندارد برای دسته‌بندی فیتینگ‌ها استفاده می‌شود.
• Omni Class Title: عنوان مربوط به طبقه‌بندی OmniClass که به‌طور دقیق نوع و عملکرد Pipe Fitting را توصیف می‌کند.
• Code Name (نام کد): نام کد اختصاص داده‌شده به Pipe Fitting برای استفاده در مدارک پروژه یا گزارش‌ها.

IFC Parameters

• Export to IFC (صادرات به IFC): تنظیمات برای صادرات به فرمت IFC
• Export to IFC As (صادرات به IFC به عنوان): تعیین نحوه صادرات به IFC
• IFC Predefined Type (نوع از پیش تعریف شده IFC): نوع از پیش تعیین شده برای صادرات IFC.
• ifcGUID: شناسه یکتا برای المان در IFC.

Other

• Lookup Table Name (نام جدول جستجو): نام جدولی که برای تعیین خصوصیات خاص فیتینگ‌ها استفاده می‌شود. این جدول ممکن است برای اطلاعاتی مانند اندازه‌ها، افت فشار، یا ضریب‌های مکانیکی به کار رود.

ویرایش و تغییرات در Pipe Fitting بعد از ترسیم در رویت

پس از ترسم ابزار Pipe Fitting در رویت، با انتخاب Pipe ترسیم شده تب‌های Modify/Pipe Fitting و Pipe Systems فعال می‌شود که در ادامه به جزئیات آنها می‌پردازیم.

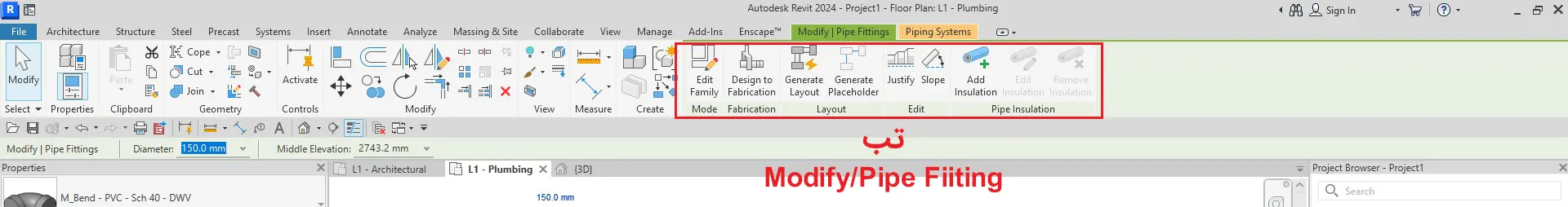

تنظیمات Modify/Pipe Fitting (تنظیمات ویرایش Pipe Fitting در رویت)

• Design to Fabrication: این ابزار به شما اجازه می‌دهد تا طراحی فیتینگ‌های خود را به یک مدل Fabrication تبدیل کنید که مناسب برای تولید باشد. در مقاله تنظیمات Fabrication Settings در رویت – راهنمای کامل به طور کامل این موضوع مورد بررسی قرار داده‌شده‌است.

Generate Layout:

گزینه Generate Layout به شما این امکان را می‌دهد که به‌طور خودکار چیدمان فیتینگ‌ها را بر اساس مشخصات و نیازهای پروژه ایجاد کنید. این ابزار به شما کمک می‌کند تا مسیرهای Pipe را بهینه‌سازی کرده و زمان و منابع را صرفه‌جویی کنید. با انتخاب این گزینه، تب Generate Layout باز می‌شود که شامل گزینه‌های زیر است:

• Edit Layout: این گزینه به شما اجازه می‌دهد چیدمان فعلی فیتینگ‌ها را ویرایش کنید. می‌توانید تغییراتی مانند جابجایی، اضافه کردن یا حذف فیتینگ‌ها را انجام دهید تا چیدمان نهایی بهینه‌تر شود.
• Solutions: با استفاده از این گزینه، می‌توانید راه‌حل‌های مختلف برای چیدمان فیتینگ‌ها را بررسی کنید. این راه‌حل‌ها بر اساس داده‌های ورودی شما و نیازهای سیستم مکانیکی ارائه می‌شوند.
• Add to System: این گزینه به شما این امکان را می‌دهد که فیتینگ‌های جدیدی را به سیستم Pipe اضافه کنید. با استفاده از این گزینه، می‌توانید اطمینان حاصل کنید که تمام فیتینگ‌ها به‌درستی به سیستم مرتبط هستند.
• Remove from System: اگر نیاز به حذف فیتینگ‌هایی دارید که دیگر به سیستم مرتبط نیستند، از این گزینه استفاده کنید. این اقدام به شما کمک می‌کند تا سیستم را منظم و بدون نقص نگه دارید.
• Place Base: با این گزینه، می‌توانید یک پایه برای فیتینگ‌ها در مکان مشخص قرار دهید. این عمل به شما کمک می‌کند تا فیتینگ‌ها را در نقاط استراتژیک قرار دهید.
• Remove Base: اگر نیاز به حذف پایه‌ای که قبلاً قرار داده‌اید دارید، از این گزینه استفاده کنید. این عمل به شما اجازه می‌دهد تا اصلاحات لازم را انجام دهید.
• Modify Base: این گزینه به شما امکان می‌دهد تا مشخصات پایه را ویرایش کنید. با استفاده از این ابزار، می‌توانید ابعاد و موقعیت پایه‌ها را به‌روزرسانی کنید تا بهتر با نیازهای پروژه هماهنگ شوند.

Generate Placeholder:

با استفاده از این گزینه، می‌توانید نقاط placeholder برای فیتینگ‌ها ایجاد کنید. این نقاط به عنوان مراجع عمل می‌کنند و به شما کمک می‌کنند تا فیتینگ‌ها را به‌طور دقیق‌تری در محل‌های مناسب قرار دهید. این ویژگی به ویژه در طراحی‌های پیچیده مفید است. با انتخاب این گزینه، تب Generate Layout باز می‌شود که گزینه های آن مشابه Generate Layout می باشد.

• Justify: برای هم‌تراز کردن و اصلاح مسیرهای فیتینگ و تطابق آن‌ها با دیگر اجزا. با انتخاب این گزینه تبی به نام Justification Editor باز می‌شود که به شما امکان می‌دهد در راستای دلخواه فیتینگ‌ها را هم تراز کنید.
  • Alignment Line : این ویژگی به شما امکان می‌دهد یک خط مرجع برای هم‌ترازی فیتینگ‌ها ایجاد کنید.
  • Control Point: این نقطه‌های کنترلی به شما اجازه می‌دهند تا فیتینگ‌ها را در نقاط خاصی تنظیم کنید.

• Change Type: این گزینه به کاربر اجازه می‌دهد تا نوع ‌فیتینگ‌های انتخاب‌شده را به طور همزمان تغییر دهد.
• Add Insulation: اضافه کردن لایه‌های عایق به فیتینگ‌ها برای بهبود عملکرد مکانیکی و جلوگیری از افت حرارتی. در مقاله بهینه‌سازی سیستم‌های تهویه با عایق‌بندی (Insulation) و پوشش داخلی (Lining) در Revit به طور کامل این موضوع مورد بررسی قرار داده‌شده‌است.
• Edit Insulation: ویرایش عایق موجود برای تنظیم ضخامت یا نوع آن.
• Remove Insulation: حذف عایق از فیتینگ‌ها.

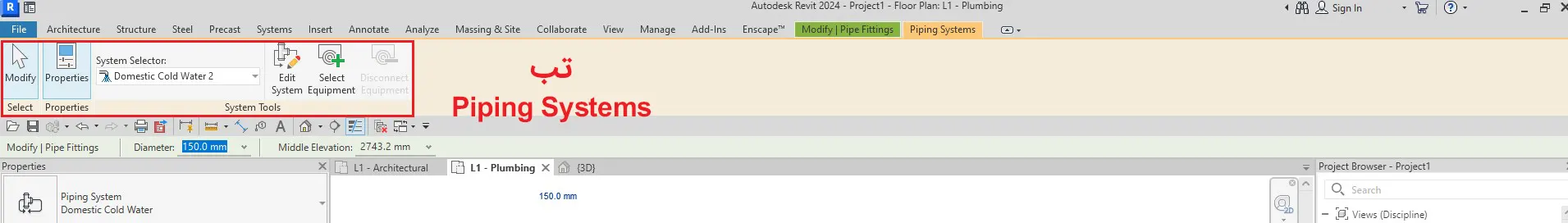

Pipe Systems Editing (تنظیمات ویرایش Pipe Systems)

تنظیمات Pipe Systems Editing دقیقا مشابه هر آنچه که در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت ارائه شده‌است، می‌باشد.

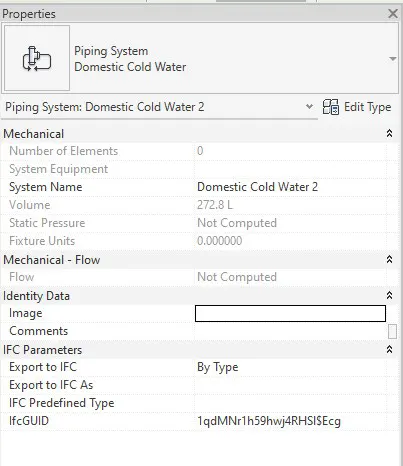

Pipe Systems Properties (تنظیمات ویرایش Properties برای Pipe Systems)

تنظیمات Duct Systems Properties دقیقا مشابه هر آنچه که در ارائه مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت شده‌است، می‌باشد.

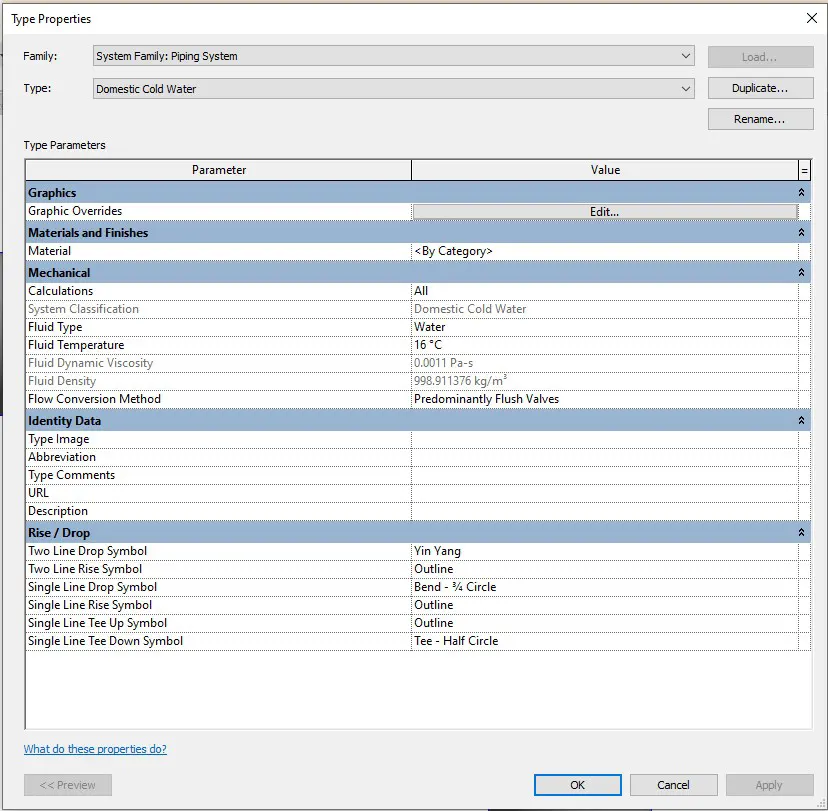

Edit Type – Pipe Systems (Edit Type برای Pipe Systems)

Edit Type – Pipe Systems دقیقا مشابه هر آنچه که در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت

ارائه شده‌است، می‌باشد.
