اسپرینکلر در رویت – راهنمای کامل

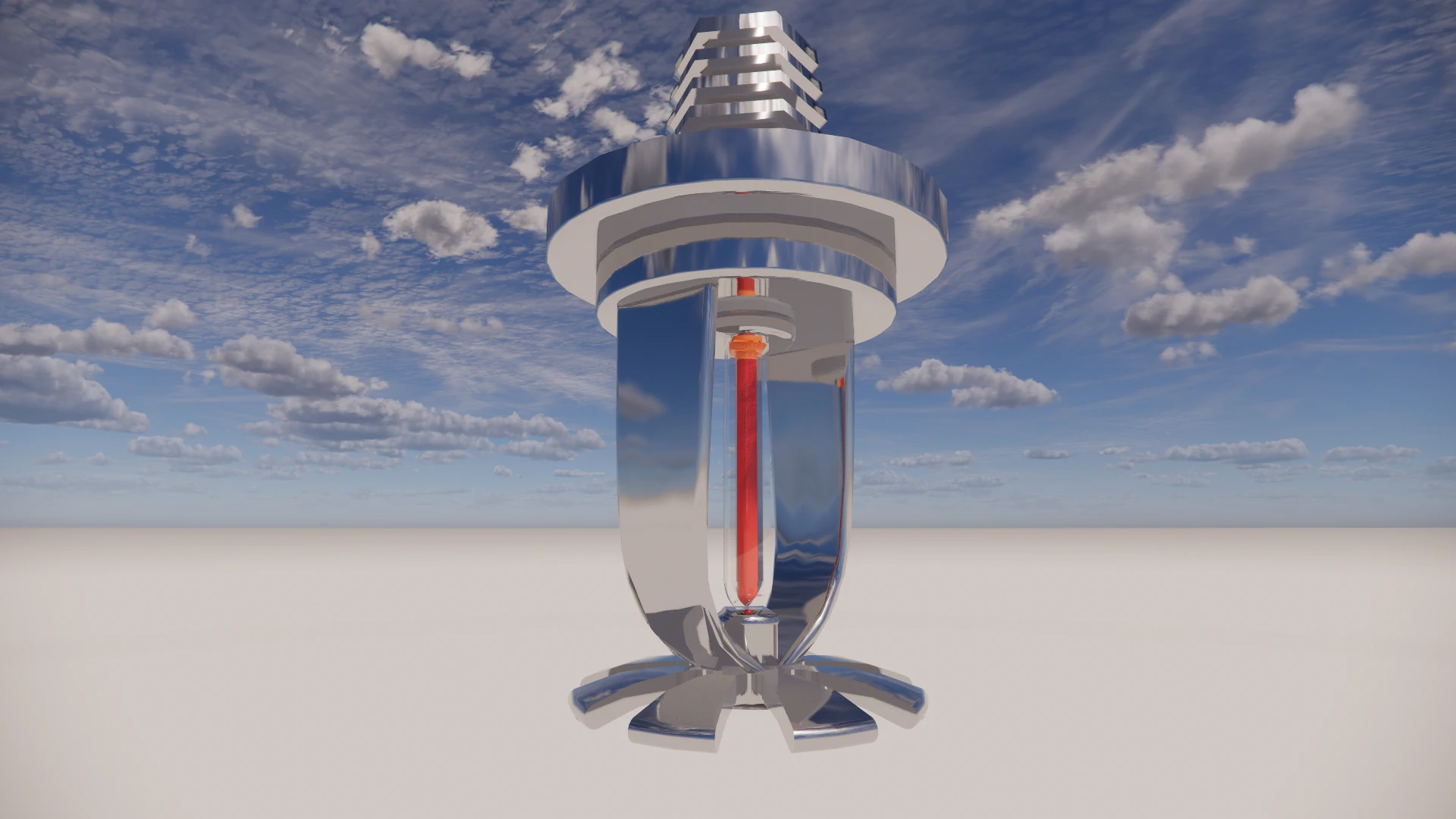

اسپرینکلر در رویت (Revit) یک جزء مهم در سیستم‌های حفاظت از آتش‌سوزی است که برای پخش آب در مواقع اضطراری مانند وقوع آتش‌سوزی به کار می‌رود. در رویت، اسپرینکلرها به عنوان عناصر مکانیکی (Mechanical) مدل‌سازی می‌شوند و قابلیت‌های مختلفی از جمله طراحی و محاسبات مربوط به سیستم‌های آتش‌نشانی را فراهم می‌کنند.
آنچه در این مقاله می‌خوانید

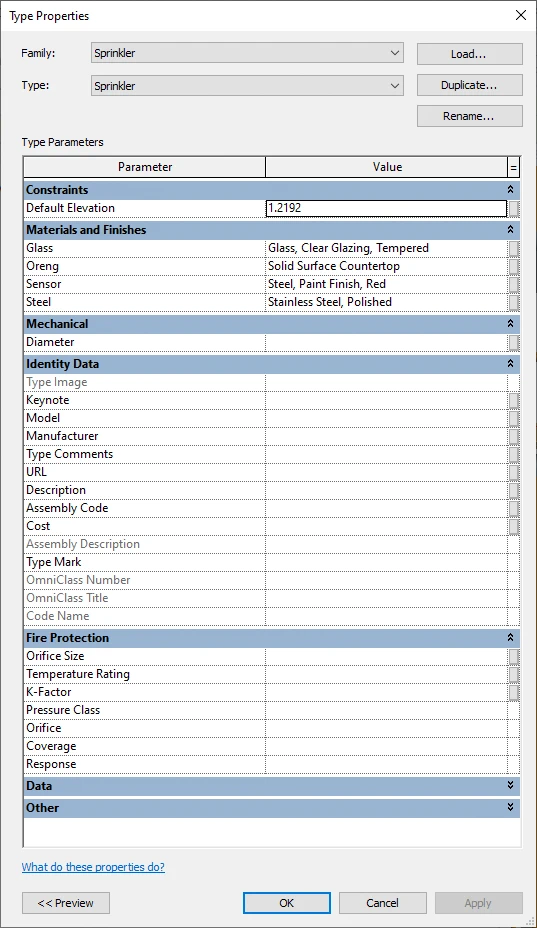

منوی Type اسپرینکلر
در نرم‌افزار رویت، هر یک از آیتم‌های موجود در Type Properties برای اسپرینکلر در بخش‌های مختلف شامل اطلاعات مربوط به هندسه، متریال، مکانیک، اطلاعات هویتی و فنی مربوط به حفاظت از آتش است. در ادامه به تفصیل هر بخش و آیتم‌های مربوطه توضیح داده شده است:
Constraints
- Default Elevation: این پارامتر ارتفاع پیش‌فرض اسپرینکلر را از سطح مرجع یا کف طبقه (Reference Level) نشان می‌دهد. مقدار این پارامتر تعیین می‌کند که اسپرینکلر در چه ارتفاعی از سطح نصب شود و برای تنظیم دقیق موقعیت عمودی آن کاربرد دارد.
Material and Finishes
- Glass: نوع شیشه‌ای که در ساختار اسپرینکلر استفاده می‌شود. این پارامتر به نوع متریال شیشه اشاره دارد و ممکن است به عنوان یک جز از مکانیزم تشخیص دما یا فشار در اسپرینکلر استفاده شود.
- Oreng: احتمالاً این پارامتر به رنگ نارنجی موجود در بعضی از اسپرینکلرها اشاره دارد که ممکن است مربوط به بخشی از نشانگرهای حرارتی باشد.
- Sensor: این پارامتر به سنسورهای به کار رفته در اسپرینکلر مربوط می‌شود. سنسورها معمولاً برای تشخیص دما یا فشار به کار می‌روند که باعث فعال شدن اسپرینکلر در زمان لازم می‌شود.
- Steel: نوع فلزی که برای ساخت اسپرینکلر استفاده شده است، معمولاً Steel. این پارامتر متریال استیل را برای اجزای فلزی اسپرینکلر تعیین می‌کند.
Mechanical
- Diameter: این پارامتر قطر لوله یا نازل اسپرینکلر را نشان می‌دهد. قطر نازل اسپرینکلر تأثیر مستقیمی بر میزان جریان آب خروجی دارد و باید متناسب با نیازهای آتش‌نشانی تعیین شود.
Identity Data بخش اول
- Type Image: تصویری که به این نوع خاص از اسپرینکلر اختصاص داده شده است. این تصویر می‌تواند به عنوان مرجع تصویری در هنگام مستندسازی و مدل‌سازی مورد استفاده قرار گیرد.
- Keynote: یادداشتی که به این نوع از اسپرینکلر اختصاص داده می‌شود. این یادداشت‌ها معمولاً برای مشخص کردن نکات کلیدی در مدارک ساخت یا مستندسازی به کار می‌روند.
- Model: مدل یا نوع دقیق اسپرینکلر که توسط سازنده ارائه شده است. این پارامتر برای شناسایی دقیق نوع اسپرینکلر مورد استفاده قرار می‌گیرد.
- Manufacturer: نام سازنده یا تولیدکننده اسپرینکلر. این اطلاعات برای پیگیری و تهیه قطعات و تجهیزات مرتبط مورد استفاده قرار می‌گیرد.
- Type Comments: یادداشت‌ها و توضیحات اضافی درباره این نوع خاص از اسپرینکلر. این بخش برای ثبت اطلاعات اضافی یا نکات مرتبط با نصب و استفاده اسپرینکلر کاربرد دارد.
- URL: آدرس وبسایت یا لینکی که به اطلاعات بیشتر درباره این نوع اسپرینکلر یا تولیدکننده آن اشاره دارد.
- Description: توضیحات کامل درباره نوع و عملکرد اسپرینکلر. این بخش برای ارائه یک توضیح عمومی و جامع از ویژگی‌ها و کاربردهای اسپرینکلر استفاده می‌شود.
Identity Data بخش دوم
- Assembly Code: کد مونتاژ یا شماره مشخصه‌ای که به این نوع اسپرینکلر و مراحل مونتاژ آن مربوط می‌شود. این کد معمولاً برای مدیریت بخش‌های مختلف پروژه و هماهنگی اجزا در ساخت به کار می‌رود.
- Cost: هزینه مربوط به اسپرینکلر. این بخش معمولاً برای محاسبه هزینه‌های پروژه و مدیریت مالی استفاده می‌شود.
- Assembly Description: توضیحاتی درباره فرآیند مونتاژ این نوع از اسپرینکلر. این بخش برای ارائه اطلاعات بیشتر درباره نحوه مونتاژ و نصب اسپرینکلر استفاده می‌شود.
- Type Mark: نشانه یا شماره‌ای که به این نوع خاص از اسپرینکلر اختصاص داده‌شده‌است. این پارامتر برای شناسایی سریع و آسان در اسناد و نقشه‌ها کاربرد دارد.
- OmniClass Number: شماره طبقه‌بندی OmniClass که به این نوع از اسپرینکلر اختصاص داده‌شده‌است. OmniClass یک سیستم طبقه‌بندی است که برای سازماندهی اطلاعات ساخت و ساز استفاده می‌شود.
- OmniClass Title: عنوان یا نامی که برای دسته‌بندی OmniClass مربوط به اسپرینکلر استفاده می‌شود.
- Code Name: نام یا کدی که به اسپرینکلر اختصاص داده‌شده‌و معمولاً برای انطباق با استانداردهای خاص یا کدهای ساخت و ساز استفاده‌می‌شود.
Fire Protection
- Orifice Size: اندازه دریچه یا نازل اسپرینکلر که میزان جریان آب خروجی را تعیین می‌کند. این پارامتر برای تنظیم فشار و دبی آب در زمان استفاده از اسپرینکلر اهمیت دارد.
- Temperature Rating: دمای تعیین شده‌برای فعال شدن اسپرینکلر. زمانی که دمای محیط به این مقدار می‌رسد، اسپرینکلر فعال می‌شود و آب را پخش می‌کند.
- K-Factor: یک فاکتور ثابت که مشخص می‌کند چه مقدار آب از اسپرینکلر خارج می‌شود. K-Factor وابسته به طراحی نازل و قطر آن است و معمولاً برای محاسبات جریان و فشار مورد استفاده‌قرار می‌گیرد.
- Pressure Class: رده‌بندی فشار که نشان‌دهنده میزان فشار آب قابل تحمل توسط اسپرینکلر است. این پارامتر برای طراحی و انتخاب اسپرینکلر مناسب اهمیت دارد.
- Orifice: مشخصات دریچه یا نازل که برای پخش آب از اسپرینکلر استفاده می‌شود. این پارامتر به طور مستقیم بر نحوه عملکرد اسپرینکلر تأثیر می‌گذارد.
- Coverage: میزان یا ناحیه‌ای که اسپرینکلر پوشش می‌دهد. این پارامتر تعیین می‌کند که اسپرینکلر چه مقدار از فضا را می‌تواند در صورت آتش‌سوزی پوشش دهد.
- Response: نوع پاسخ‌دهی اسپرینکلر به آتش و حرارت. ممکن است شامل پاسخ سریع (Quick Response) یا پاسخ استاندارد باشد که بر اساس نوع اسپرینکلر و نیازهای ایمنی تعیین می‌شود.
منوی Instance اسپرینکلر
در پنجره Instance Properties برای اسپرینکلر در نرم‌افزار رویت، آیتم‌های متعددی وجود دارد که به شما امکان می‌دهد ویژگی‌های فردی هر اسپرینکلر را بر اساس موقعیت و مشخصات آن در پروژه تعیین و تنظیم کنید. در زیر هر یک از این آیتم‌ها توضیح داده‌شده‌است:
Constraints:
- Schedule Level: این پارامتر سطح (Level) مرتبط با اسپرینکلر در رویت را مشخص می‌کند که معمولاً در پروژه‌های چند طبقه استفاده می‌شود. به کمک این آیتم، اسپرینکلر در لیست‌های مربوط به طبقه‌بندی و برنامه‌ریزی (Scheduling) دسته‌بندی می‌شود.
- Elevation From Level: این مقدار فاصله ارتفاعی اسپرینکلر از سطح انتخاب شده(Schedule Level) را نشان می‌دهد. معمولاً ارتفاع نصب اسپرینکلر از کف در پروژه‌ها مهم است و با این گزینه کنترل می‌شود.
- Work Plane: این گزینه صفحه کاری یا همان سطحی که اسپرینکلر روی آن نصب شده‌است را تعیین می‌کند. شما می‌توانید صفحه کاری را تنظیم کنید تا اسپرینکلر به درستی روی سطح مربوطه نصب شود.
- Offset from Host: این پارامتر فاصله‌ای را که اسپرینکلر از سطح میزبان خود (مانند سقف یا دیوار) دارد، تعیین می‌کند. این ویژگی در موقعیت‌دهی دقیق اسپرینکلر اهمیت دارد.
Dimensions:
- Pipe Diameter: قطر لوله‌ای که اسپرینکلر به آن متصل می‌شود را نشان می‌دهد. این گزینه برای اطمینان از سازگاری سیستم لوله‌کشی با اسپرینکلر و همچنین انجام محاسبات هیدرولیکی مهم است.
Mechanical:
- System Classification: این پارامتر نوع سیستم مکانیکی را که اسپرینکلر به آن متصل است مشخص می‌کند. برای مثال، می‌تواند “آتش‌نشانی” (Fire Protection) یا هر نوع سیستم دیگر باشد. این گزینه به طبقه‌بندی سیستم‌های مکانیکی در پروژه کمک می‌کند.
- System Type: نوع سیستم مکانیکی که اسپرینکلر به آن تعلق دارد را مشخص می‌کند. برای مثال، می‌تواند سیستم “اسپرینکلر تر” یا “اسپرینکلر خشک” باشد. این پارامتر به شما کمک می‌کند تا نوع سیستم و نوع عملکرد آن را تعیین کنید.
- System Name: نام سیستم مکانیکی که اسپرینکلر به آن متصل است را نشان می‌دهد. معمولاً این نام توسط طراح پروژه برای دسته‌بندی و تفکیک سیستم‌ها اختصاص داده‌می‌شود.
- System Abbreviation: مخفف سیستم مکانیکی که اسپرینکلر به آن متصل است. این گزینه معمولاً برای نمایش ساده‌تر سیستم‌ها در نقشه‌ها و مستندات استفاده می‌شود.
Mechanical – Flow:
- Pressure Drop: افت فشار در سیستم مکانیکی که اسپرینکلر در رویت به آن متصل است را نشان می‌دهد. این پارامتر برای محاسبات هیدرولیکی و عملکرد صحیح اسپرینکلر مهم است. افت فشار می‌تواند به میزان جریان آب و فاصله بین اسپرینکلر و منابع آب بستگی داشته باشد.
Identity Data:
- Image: تصویری که برای نمایش نوع اسپرینکلر استفاده می‌شود. این تصویر می‌تواند شامل یک تصویر واقعی یا یک دیاگرام از اسپرینکلر باشد که برای مستندسازی و ارائه به کار می‌رود.
- Comments: فضایی برای وارد کردن یادداشت‌ها و توضیحات اضافی در مورد اسپرینکلر. این بخش معمولاً برای افزودن اطلاعات خاصی که در پارامترهای دیگر موجود نیستند، استفاده می‌شود.
- Mark: شماره یا کدی که به صورت یکتا به هر اسپرینکلر اختصاص داده‌می‌شود. این شماره برای شناسایی اسپرینکلرها در مستندات و نقشه‌ها کاربرد دارد.
- Level: سطح (Level) که اسپرینکلر به آن متصل است را مشخص می‌کند. این پارامتر به شناسایی و دسته‌بندی اسپرینکلرها در طبقات مختلف ساختمان کمک می‌کند.
- Unite: این پارامتر واحدی را نشان می‌دهد که اسپرینکلر به آن متصل است. می‌تواند به معنای یک واحد مشخص در ساختمان یا ناحیه خاصی باشد.
- Section: این گزینه ناحیه یا بخش خاصی از ساختمان که اسپرینکلر در آن قرار دارد را مشخص می‌کند. معمولاً در پروژه‌های بزرگ‌تر برای دسته‌بندی اسپرینکلرها و مدیریت بهتر استفاده می‌شود.
جمع‌بندی
گزینه اسپرینکلر در رویت به شما امکان طراحی و مدل‌سازی سیستم‌های حفاظت از آتش را با دقت بالا فراهم می‌کند. این گزینه به طراحان اجازه می‌دهد تا اسپرینکلرها را در مکان‌های مناسب قرار دهند و با سیستم‌های لوله‌کشی متصل کنند. همچنین، با استفاده از پارامترهای دقیق مانند قطر لوله، افت فشار، نوع سیستم و ارتفاع نصب، امکان انجام محاسبات هیدرولیکی و تحلیل‌های دقیق فراهم می‌شود. در مدل‌سازی اطلاعات ساختمان (BIM)، اسپرینکلرها نقش مهمی در یکپارچه‌سازی اطلاعات سیستم‌های مکانیکی و آتش‌نشانی دارند و به مدیریت کارآمد، مستندسازی دقیق، و بهینه‌سازی فرایندهای نگهداری و بهره‌برداری ساختمان کمک می‌کنند.
