نوار ابزار Status Bar یا Command Bar در رویت
در نوار ابزار Status Bar یا Command Bar در رویت، گزینه‌های مختلفی برای مدیریت انتخاب‌ها و تعامل با مدل‌ها وجود دارد. این گزینه‌ها به‌ویژه در فرآیند مدلسازی و ویرایش پروژه‌ها مفید هستند. در ادامه توضیحات هر یک از این گزینه‌ها آمده‌است.
آنچه در این مقاله می‌خوانید
موقعیت نوار ابزار Status Bar یا Command Bar در رویت

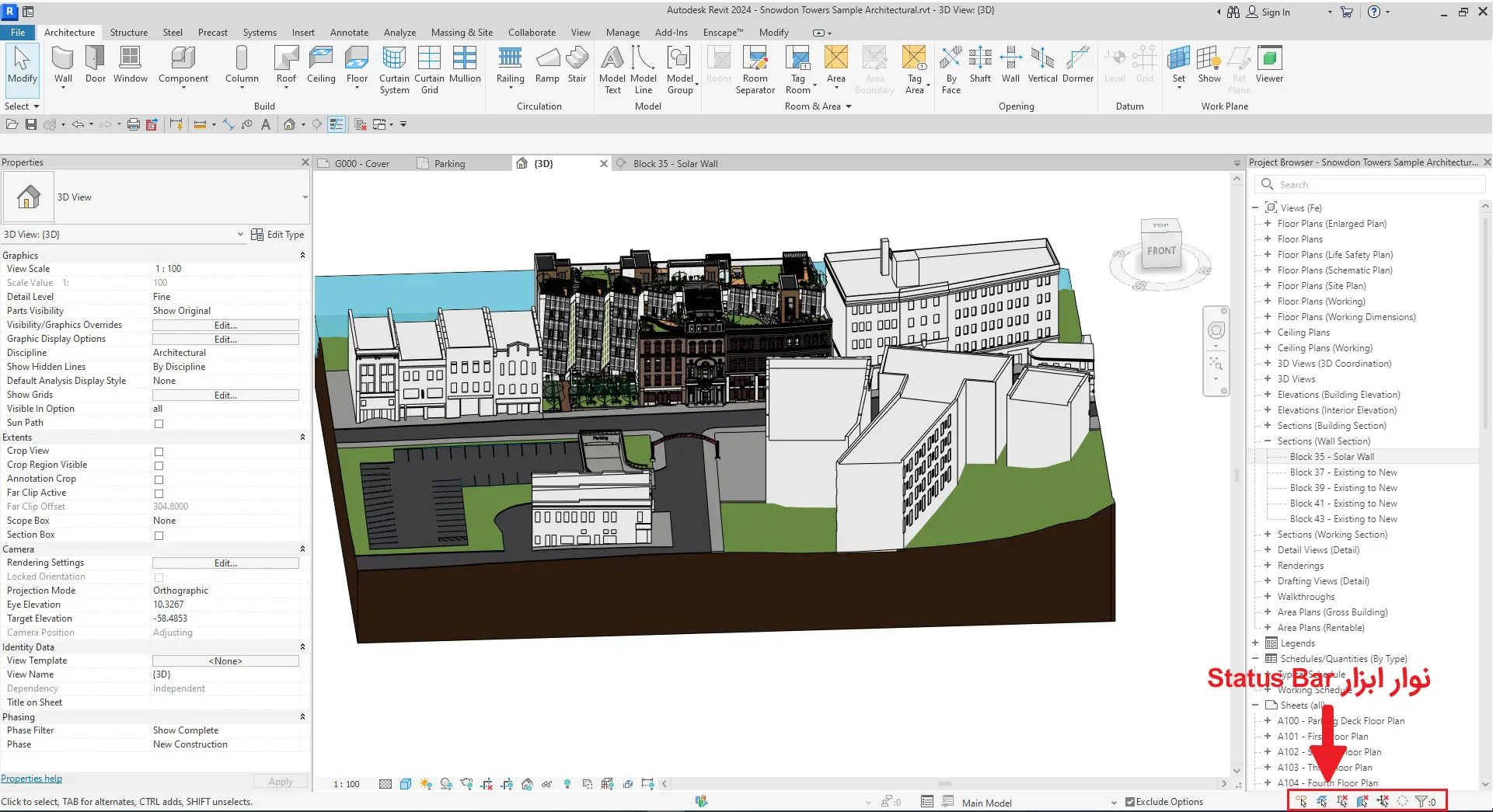

نوار ابزار Status Bar یا Command Bar در قسمت پایین و سمت راست صفحه اصلی نرم افزار رویت قرار دارد.
گزینه‌های نوار ابزار Status Bar یا Command Bar شامل موارد زیر می‌باشد:
- Select Links (انتخاب پیوندها)
- Select Underlay Elements (انتخاب عناصر زیر)
- Select Pinned Elements (انتخاب عناصر پین‌شده)
- Select Element by Face (انتخاب عنصر بر اساس سطح)
- Drag Element on Selection (کشیدن عنصر در هنگام انتخاب)
Select Links (انتخاب پیوندها)
گزینه Select Links (انتخاب پیوندها) در نوار Status Bar در رویت به کاربران این امکان را می‌دهد که مدل‌های لینک شده (Linked Models) یا فایل‌هایی که به پروژه اضافه شده‌اند، انتخاب و مدیریت کنند. در Revit، اغلب لازم است مدل‌های خارجی یا مدل‌های دیگر پروژه‌ها را برای هماهنگی و یکپارچگی در پروژه اصلی اضافه کرد. این مدل‌های لینک شده‌می‌توانند فایل‌های Revit، CAD، DWG، و حتی فایل‌های IFC باشند.
ویژگی‌های کلیدی Select Links:
- مدیریت مدل‌های پیوندی:
- وقتی از گزینه Select Links استفاده می‌شود، به شما امکان می‌دهد مدل‌های لینک شده‌را مانند سایر عناصر در پروژه انتخاب کنید. این مدل‌های لینک شده‌معمولاً در پروژه‌ها برای هماهنگی چندین تیم یا مدل‌های مختلف (معماری، سازه، تأسیسات) استفاده می‌شوند.
- ویرایش یا باز کردن مدل‌های پیوندی:
- پس از انتخاب مدل لینک شده، می‌توانید روی آن کلیک راست کرده‌و گزینه‌هایی مانند Reload (بارگذاری مجدد)، Unload (غیرفعال کردن) یا Open (باز کردن فایل لینک شده) را مشاهده‌کنید. این ویژگی‌ها به شما کمک می‌کنند تغییرات جدید را از فایل‌های خارجی وارد کنید یا فایل لینک شده‌را جداگانه باز کرده و ویرایش کنید.
- محدود کردن انتخاب به عناصر پروژه اصلی:
- در صورتی که این گزینه غیرفعال باشد، نمی‌توانید مدل‌های لینک شده‌را انتخاب کنید و فقط عناصر موجود در پروژه اصلی قابل انتخاب خواهند بود. این ویژگی به کاربر کمک می‌کند در صورت نیاز به تمرکز روی مدل اصلی، از انتخاب‌های تصادفی مدل‌های لینک شده‌جلوگیری کند.
- کاربرد در پروژه‌های بزرگ و چندرشته‌ای:
- در پروژه‌های بزرگ، مانند پروژه‌های ساختمانی که شامل مدل‌های چندرشته‌ای مانند معماری، سازه، مکانیک، برق و لوله‌کشی هستند، لینک کردن مدل‌های خارجی امری رایج است. استفاده از Select Links به کاربران این امکان را می‌دهد که مدل‌ها را به‌طور دقیق مدیریت کنند و تعامل با تیم‌های دیگر را تسهیل کنند.
Select Underlay Elements (انتخاب عناصر زیر)
گزینه Select Underlay Elements (انتخاب عناصر زیر) در نوار Status Bar در رویت به کاربران این امکان را می‌دهد که عناصری که به عنوان Underlay در یک نما قرار دارند را انتخاب کنند. Underlay نوعی لایه‌ی مرجع است که به کاربران کمک می‌کند تا عناصر یا پلان‌های دیگر را به‌عنوان مرجع برای طراحی یا بررسی در نماهای مختلف قرار دهند.
ویژگی‌ها و کاربردهای Select Underlay Elements:
- استفاده از Underlay به عنوان مرجع:
- Underlay معمولاً به عنوان یک لایه‌ی مرجع در نماهای دوبعدی (پلان‌ها، نماها یا مقاطع) استفاده می‌شود. به طور مثال، در زمان کار بر روی یک طبقه خاص، ممکن است کاربران پلان طبقات زیرین یا بالایی را به عنوان Underlay در دید قرار دهند تا از انطباق طراحی اطمینان حاصل کنند. Underlay می‌تواند به مشاهده خطوط دیوارها، درها، پنجره‌ها، و سایر عناصر طبقات دیگر کمک کند.
- انتخاب و ویرایش عناصر زیرپوشش:
- با فعال کردن گزینه Select Underlay Elements، کاربران می‌توانند عناصری که به عنوان زیرپوشش نمایش داده‌شده‌اند را انتخاب کنند. این ویژگی به شما امکان می‌دهد که عناصر موجود در لایه‌ی زیرپوشش را بررسی، ویرایش یا جابه‌جا کنید.
- پیشگیری از تداخل ناخواسته:
- وقتی این گزینه غیرفعال است، عناصر Underlay به‌طور صرفاً تصویری نمایش داده‌می‌شوند و قابل انتخاب نیستند. این به شما کمک می‌کند که از انتخاب تصادفی و ناخواسته عناصر در لایه‌های دیگر جلوگیری کنید و فقط روی عناصر اصلی نمای فعلی کار کنید.
- کاربرد در معماری و طراحی داخلی:
- این گزینه به‌ویژه در طراحی معماری و طراحی داخلی مفید است. به عنوان مثال، اگر در حال طراحی یک طبقه خاص از یک ساختمان هستید، می‌توانید پلان طبقه زیرین را به عنوان Underlay در نظر بگیرید تا از هماهنگی موقعیت دیوارها، ستون‌ها و فضاهای کلیدی بین طبقات اطمینان حاصل کنید. با فعال کردن این گزینه، می‌توانید عناصر موجود در لایه زیرین را انتخاب و بررسی کنید.
- هماهنگی بهتر بین طبقات:
- این ویژگی به شما اجازه می‌دهد که بین طبقات مختلف یا پلان‌های دیگر هماهنگی ایجاد کنید. به عنوان مثال، می‌توانید پلان زیرین را انتخاب کرده و تغییرات را به‌گونه‌ای اعمال کنید که مطمئن شوید عناصر در جایگاه درستی قرار گرفته‌اند و با طبقات دیگر هم‌خوانی دارند.
Select Pinned Elements (انتخاب عناصر پین‌شده)
گزینه Select Pinned Elements (انتخاب عناصر پین‌شده) در نوار Status Bar در رویت به کاربران اجازه می‌دهد که عناصر قفل‌شده یا پین‌شده را انتخاب و مدیریت کنند. پین کردن یک عنصر در Revit به این معنی است که آن عنصر در جای خود قفل می‌شود و نمی‌تواند به‌صورت تصادفی جابه‌جا یا ویرایش شود، مگر اینکه ابتدا از حالت پین خارج شود.
کاربرد و ویژگی‌های Select Pinned Elements:
- پین کردن عناصر برای جلوگیری از تغییرات تصادفی:
- وقتی عنصری را پین می‌کنید (با استفاده از دستور Pin)، آن عنصر در جای خود قفل می‌شود و از جابه‌جایی یا تغییر ناخواسته محافظت می‌شود. این قابلیت به‌ویژه در پروژه‌های پیچیده‌ای که شامل تعداد زیادی از عناصر و جزئیات است، کاربرد دارد.
- انتخاب عناصر پین‌شده:
- با فعال کردن گزینه Select Pinned Elements، شما می‌توانید عناصر پین‌شده را انتخاب کنید. در حالت عادی، اگر این گزینه غیرفعال باشد، نمی‌توانید عناصری که پین شده‌اند را انتخاب کنید، و این به جلوگیری از جابه‌جایی یا ویرایش ناخواسته کمک می‌کند.
- نمایش عناصر پین‌شده:
- عناصر پین‌شده در Revit با یک نماد کوچک پین نمایش داده‌می‌شوند. وقتی این گزینه فعال باشد و عنصری پین‌شده را انتخاب کنید، می‌توانید با کلیک راست بر روی آن، آن را از حالت پین خارج کرده و تغییرات لازم را اعمال کنید.
- استفاده در پروژه‌های پیچیده:
- در پروژه‌های بزرگ مانند پروژه‌های ساختمانی، طراحی معماری یا سازه‌ای، استفاده از قابلیت پین کردن عناصر برای اطمینان از این که بعضی اجزا به‌طور تصادفی تغییر نکنند، بسیار مفید است. برای مثال، یک ستون یا دیوار سازه‌ای ممکن است پین شود تا به‌طور تصادفی توسط کاربران دیگر جابجا نشود.
- آزاد کردن یا ویرایش عناصر پین‌شده:
- پس از انتخاب عنصر پین‌شده، می‌توانید آن را Unpin کنید و سپس آن را ویرایش یا جابجا کنید. برای Unpin کردن، می‌توانید از دکمه Unpin در نوار ابزار استفاده کنید.
Select Element by Face (انتخاب عنصر بر اساس سطح)
گزینه Select Element by Face (انتخاب عنصر بر اساس سطح) در نوار Status Bar در رویت یکی از ویژگی‌های مهم برای انتخاب و تعامل با عناصر سه‌بعدی است. این گزینه به شما اجازه می‌دهد تا عناصر را بر اساس سطوح بیرونی آنها انتخاب کنید، بدون نیاز به انتخاب لبه‌ها یا دیگر نقاط خاص. این قابلیت به خصوص در کار با مدل‌های پیچیده‌سه‌بعدی و برای تسهیل فرآیند انتخاب عناصر مختلف بسیار مفید است.
ویژگی‌ها و کاربردهای Select Element by Face:
- انتخاب آسان سطوح عناصر سه‌بعدی:
- با فعال کردن این گزینه، می‌توانید به‌جای تلاش برای پیدا کردن لبه‌ها یا گوشه‌های عناصر، به راحتی سطح خارجی یک عنصر (مانند دیوار، کف، سقف، و غیره) را کلیک کرده و آن را انتخاب کنید. این کار به ویژه‌برای انتخاب سریع در مدل‌های پیچیده‌سه‌بعدی که چندین لبه و گوشه دارند، بسیار کارآمد است.
- بهبود انتخاب در نماهای سه‌بعدی:
- این قابلیت در نماهای سه‌بعدی (3D Views) بسیار مفید است، زیرا وقتی با مدل‌های بزرگ و پیچیده‌کار می‌کنید، گاهی انتخاب دقیق لبه‌های عناصر دشوار می‌شود. انتخاب بر اساس سطح به شما امکان می‌دهد که به سرعت عنصر مورد نظر را انتخاب کنید بدون اینکه نیاز باشد دوربین را به طور مداوم حرکت دهید یا روی لبه‌های کوچک کلیک کنید.
- کاربرد در مدلسازی معماری و سازه‌ای:
- در پروژه‌های معماری، این ویژگی برای انتخاب سریع و آسان دیوارها، کف‌ها، سقف‌ها و دیگر عناصر سه‌بعدی بسیار مفید است. در پروژه‌های سازه‌ای نیز انتخاب بر اساس سطح کمک می‌کند تا اجزای بزرگ‌تر مانند ستون‌ها و تیرها را راحت‌تر انتخاب کرده و تغییرات لازم را اعمال کنید.
- کاهش خطا در انتخاب:
- در برخی موارد، ممکن است عناصر کوچک‌تر یا پنهان در پشت دیگر اجزا به‌طور تصادفی انتخاب شوند. با فعال کردن Select Element by Face، شما دقیقاً عنصر مورد نظر را از طریق سطح بیرونی آن انتخاب می‌کنید و احتمال انتخاب تصادفی دیگر اجزا را کاهش می‌دهید.
- حذف یا ویرایش سریع‌تر:
- این گزینه به شما امکان می‌دهد که سطوح مختلف یک عنصر را سریعاً انتخاب کنید و سپس آنها را ویرایش، حذف یا جابجا کنید. به‌خصوص در مدل‌هایی با جزئیات زیاد، این قابلیت به شما کمک می‌کند تا عملیات مورد نیاز را سریع‌تر و با دقت بیشتری انجام دهید.
Drag Element on Selection (کشیدن عنصر در هنگام انتخاب)
گزینه Drag Element on Selection (کشیدن عنصر در هنگام انتخاب) درنوار Status Bar در رویت به شما اجازه‌می‌دهد که با کلیک و کشیدن (Drag) یک عنصر، آن را به سادگی جابجا کنید. این قابلیت به خصوص در زمان کار با نقشه‌های دوبعدی و مدل‌های سه‌بعدی بسیار مفید است، زیرا به شما این امکان را می‌دهد که عناصر مختلف را به راحتی با استفاده از موس حرکت دهید.
ویژگی‌ها و کاربردهای Drag Element on Selection:
- جابجایی سریع عناصر:
- با فعال بودن گزینه Drag Element on Selection، وقتی یک عنصر (مثل دیوار، ستون، یا در) را انتخاب کنید، می‌توانید با کلیک و کشیدن موس آن را به مکان دیگری در نقشه یا مدل جابجا کنید. این کار باعث می‌شود که نیازی به استفاده از دستورات دیگر برای جابجایی عناصر نباشد و فرآیند کار سریع‌تر انجام شود.
- حفظ دقت در جابجایی:
- هر چند این ویژگی برای جابجایی سریع عناصر مفید است، اما ممکن است به دلیل کلیک‌های تصادفی، برخی عناصر به‌طور ناخواسته جابجا شوند. به همین دلیل، در صورت نیاز به دقت بالا، کاربران می‌توانند این گزینه را غیرفعال کنند تا از جابجایی‌های تصادفی جلوگیری کنند.
- کاربرد در پروژه‌های پیچیده:
- در پروژه‌هایی که شامل تعداد زیادی عناصر کوچک یا پرجزئیات هستند، ممکن است جابجایی تصادفی عناصر مشکل‌ساز شود. به همین دلیل در پروژه‌های پیچیده‌تر، برخی کاربران ترجیح می‌دهند این گزینه را غیرفعال کنند تا مطمئن شوند که عناصر فقط زمانی جابجا می‌شوند که واقعاً قصد دارند آنها را حرکت دهند.
- تنظیم و مدیریت آسان جابجایی:
- در صورت غیرفعال بودن این گزینه، برای جابجا کردن عناصر باید از دستوراتی مانند Move (جابجا کردن) استفاده کنید. این به شما کنترل بیشتری در جابجایی عناصر می‌دهد، اما سرعت کار را کمی کاهش می‌دهد. با این حال، در صورت فعال بودن Drag Element on Selection، جابجایی سریع و مستقیم عناصر از طریق موس به راحتی انجام می‌شود.
Background Process (فرآیند پس‌زمینه)
نوار Status Bar در رویت، گزینه Background Process (فرآیند پس‌زمینه) به فرآیندهایی اشاره دارد که در هنگام اجرای عملیات‌های سنگین یا زمان‌بر به‌طور خودکار در پس‌زمینه اجرا می‌شوند، بدون اینکه جریان اصلی کار کاربر را متوقف یا مختل کنند. این قابلیت باعث می‌شود که کاربران بتوانند در حین انجام وظایف زمان‌بر مانند رندرینگ، بارگذاری مدل‌ها، یا اجرای محاسبات پیچیده به کار بر روی بخش‌های دیگر پروژه ادامه دهند.
کاربرد و ویژگی‌های Background Process در Revit:
- رندرینگ در پس‌زمینه:
- یکی از بارزترین استفاده‌های Revit از فرآیندهای پس‌زمینه، رندرینگ است. وقتی کاربر عملیات رندرینگ را آغاز می‌کند، این فرآیند به صورت پس‌زمینه‌ای اجرا می‌شود. به این معنی که کاربر می‌تواند در همان زمان به کار بر روی دیگر بخش‌های پروژه یا حتی دیگر نماها ادامه دهد، بدون اینکه منتظر تمام شدن فرآیند رندر باشد.
- مدیریت بارگذاری فایل‌های لینک‌شده:
- در Revit، فایل‌های بزرگ و لینک‌شده مانند فایل‌های DWG یا فایل‌های مرتبط با BIM (مدل‌های دیگر Revit) می‌توانند زمان‌بر باشند. Background Process به کاربران این امکان را می‌دهد که هنگام بارگذاری این فایل‌ها، همچنان به کار خود ادامه دهند و نیاز نباشد منتظر تکمیل بارگذاری باشند.
- همگام‌سازی با مدل‌های مرکزی (Central Models):
- در پروژه‌های تیمی و مبتنی بر Worksharing، فرآیند Sync to Central (همگام‌سازی با مدل مرکزی) می‌تواند در پس‌زمینه انجام شود. این امکان به شما اجازه می‌دهد که فایل‌های خود را با مدل مرکزی همگام‌سازی کنید، بدون اینکه نیاز باشد کار خود را متوقف کنید و منتظر تکمیل فرآیند همگام‌سازی بمانید.
- مدیریت محاسبات و تحلیل‌ها:
- برخی محاسبات سنگین مانند تحلیل‌های ساختاری یا تحلیل انرژی می‌توانند زمان‌بر باشند. این تحلیل‌ها نیز می‌توانند به‌صورت پس‌زمینه اجرا شوند تا کاربر به ادامه طراحی و مدلسازی در بخش‌های دیگر پروژه بپردازد.
Refines the element categories selected in view
گزینه “Refines the element categories selected in view” در نرم‌افزار Revit به شما امکان می‌دهد تا دسته‌بندی عناصر قابل مشاهده در یک نما (View) را به‌صورت دقیق‌تری مدیریت و فیلتر کنید. این گزینه معمولاً در تنظیمات مربوط به Visibility/Graphics یا ابزارهای مشابه برای کنترل نمایش دسته‌های مختلف عناصر در یک نمای خاص به کار می‌رود. با استفاده از این قابلیت، شما می‌توانید تعیین کنید که کدام دسته‌های عناصر (مثل دیوارها، ستون‌ها، مبلمان، درها و غیره) در نمای فعال نمایش داده‌شوند یا مخفی شوند. این گزینه در نوار Status Bar در رویت تعداد دسته‌های انتخاب شده‌را نشان می‌دهد.
