بررسی عملکرد سیستم‌های داکت‌ها و لوله‌ها با System Inspector در Revit

ابزار System Inspector در نرم‌افزار Revit یکی از قابلیت‌های مهم و پیشرفته‌ای است که به مهندسین امکان بررسی، تحلیل و بهینه‌سازی سیستم‌های مکانیکی و لوله‌کشی را فراهم می‌آورد. این ابزار به کاربران اجازه می‌دهد تا به صورت دقیق جریان هوا یا آب و همچنین پارامترهای مرتبط با فشار، افت فشار و دیگر ویژگی‌های مهم سیستم را ارزیابی کنند. System Inspector به مهندسان کمک می‌کند تا مشکلات احتمالی در طراحی سیستم‌ها را قبل از اجرا شناسایی و اصلاح کنند. در ادامه به ویژگی های ابزار System Inspector در رویت می‌پردازیم.

ویژگی‌های اصلی System Inspector

بررسی جریان (Flow Inspection):

در سیستم‌های Duct، میزان جریان هوا در کانال‌ها قابل مشاهده است. به همین ترتیب، در سیستم‌های Pipe، جریان آب یا سیالات دیگر در لوله‌ها به دقت بررسی می‌شود. این ابزار به کاربران امکان می‌دهد تا مسیرهای جریان را در شبکه مشاهده کرده و نقاطی که ممکن است جریان کاهش یا افزایش یابد را شناسایی کنند. این بررسی برای اطمینان از این که سیستم مکانیکی یا لوله‌کشی به طور مؤثر و بهینه کار می‌کند، اهمیت زیادی دارد.

تحلیل فشار (Pressure Analysis):

یکی از ویژگی‌های برجسته System Inspector، تحلیل دقیق فشار در سیستم‌ها است. این ابزار امکان نمایش میزان فشار در هر نقطه از سیستم Duct یا Pipe را فراهم می‌کند. این اطلاعات برای تحلیل افت فشار در طول مسیرها و اطمینان از اینکه سیستم در تمام بخش‌ها فشار مطلوبی دارد، ضروری است. این تحلیل به ویژه در سیستم‌های تهویه، سرمایش، گرمایش و انتقال آب بسیار حیاتی است، زیرا فشار نامناسب می‌تواند منجر به ناکارآمدی یا حتی خرابی سیستم شود.

نمایش تجهیزات و اتصالات سیستم:

با استفاده از System Inspector، می‌توان تجهیزات مرتبط با سیستم‌های Duct و Pipe نظیر پمپ‌ها، فن‌ها، و شیرهای کنترلی را مشاهده کرد. این ابزار امکان تحلیل نحوه اتصال این تجهیزات به سیستم‌های اصلی را فراهم می‌کند. این قابلیت به مهندسین کمک می‌کند تا مطمئن شوند که تجهیزات به درستی نصب شده‌و با سیستم‌های لوله‌کشی و تهویه‌هماهنگ عمل می‌کنند.

تشخیص ناهماهنگی‌ها و مشکلات سیستم:

این ابزار به صورت مؤثری ناهماهنگی‌ها و مشکلات احتمالی در طراحی سیستم‌ها را شناسایی می‌کند. با استفاده‌از داده‌های بدست آمده‌از جریان و فشار، مهندسین می‌توانند مشکلاتی مانند جریان‌های مسدود، نقاطی با کاهش فشار یا حتی اتصالات نادرست را تشخیص دهند. به عنوان مثال، اگر فشار در یک بخش از سیستم به طور غیرطبیعی کاهش یافته باشد، System Inspector به سرعت آن نقطه را شناسایی و مهندس را از مشکل آگاه‌می‌سازد.

نمایش شاخه‌ها و مسیرهای سیستم:

یکی از امکانات مهم System Inspector نمایش شاخه‌ها و مسیرهای مختلف سیستم است. این قابلیت به کاربران این امکان را می‌دهد تا به سرعت تمام شاخه‌های مختلف در سیستم را شناسایی کنند و ببینند هر شاخه به کجا متصل است. این ویژگی به ویژه‌در پروژه‌های پیچیده‌با سیستم‌های گسترده مکانیکی یا لوله‌کشی اهمیت دارد، زیرا به مهندسین کمک می‌کند که درک کاملی از نحوه کارکرد سیستم‌ها داشته باشند.

مراحل استفاده از System Inspector

برای استفاده از System Inspector، ابتدا باید سیستم مکانیکی یا لوله‌کشی (Duct یا Pipe) خود را در محیط Revit ترسیم کنید.

سپس با انتخاب Duct یا Pipe ، تنظیمات ویرایشی آن فعال می‌شود و در پنل Analysis گزینه System Inspector را انتخاب کنید.

مراحل استفاده از System Inspector

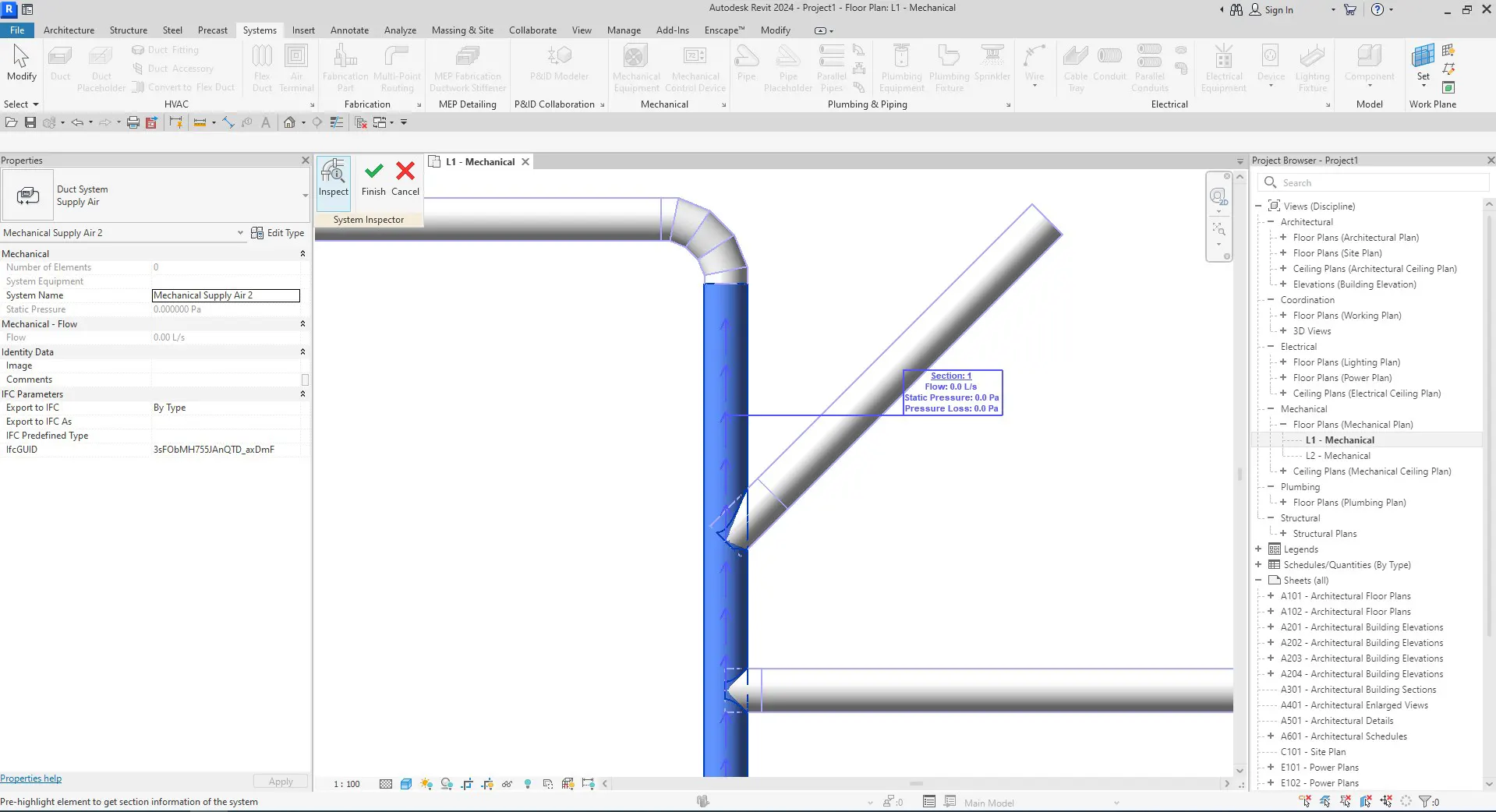

با انتخاب ابزار System Inspector، پنجره Select a System باز می‌شود که باید سیستم مورد نظر را انتخاب کنید.

ابزار System Inspector، پنجره Select a System

پس از انتخاب ابزار، بر روی بخش مورد نظر از سیستم کلیک کرده‌و اطلاعات مربوط به جریان، فشار و دیگر ویژگی‌های سیستم را مشاهده کنید. این اطلاعات به شما کمک می‌کند تا بخش‌هایی از سیستم که نیاز به اصلاح یا تغییر دارند را شناسایی و بررسی کنید.

مراحل استفاده از System Inspector

System Inspector ابزاری حیاتی برای مهندسان مکانیک است که به آنها کمک می‌کند تا عملکرد سیستم‌های توزیع هوا و سیالات را در پروژه‌های ساختمانی بهینه‌سازی کنند.
