تعریف مسیر موقت لوله‌کشی با Pipe Placeholder در رویت

ابزار Pipe Placeholder در رویت (Revit) به شما اجازه می‌دهد که یک طرح اولیه یا موقتی از لوله‌کشی‌ها را ایجاد کنید. این ابزار برای طراحی و مسیریابی خطوط لوله به‌صورت موقت یا پیش‌فرض به کار می‌رود، بدون اینکه نیاز باشد تمام جزئیات فنی و اطلاعات مربوط به لوله مانند نوع، اندازه یا اتصالات در همان ابتدا مشخص شوند.

هدف استفاده از Pipe Placeholder

ابزار Pipe Placeholder به طراحان این امکان را می‌دهد که:

  • طراحی سریع و بدون جزئیات: با استفاده از Pipe Placeholder، طراحان می‌توانند به‌سرعت مسیرهای لوله‌کشی را بدون نیاز به تعیین جزئیات فنی مانند سایز، جنس و نوع اتصالات ایجاد کنند. این ابزار به‌خصوص در مراحل اولیه طراحی بسیار مفید است.
  • برنامه‌ریزی و تعیین مسیرهای اولیه: طراحان می‌توانند از این ابزار برای تعیین مسیرهای لوله‌کشی به‌صورت موقت استفاده کنند و در مراحل بعدی مسیرها را به لوله‌های واقعی تبدیل کنند. این امر به برنامه‌ریزی بهتر و بهینه‌سازی مسیرها کمک می‌کند.
  • تسهیل هماهنگی با سایر سیستم‌ها: از طریق Pipe Placeholder، طراحان می‌توانند مسیرهای لوله‌کشی را با سایر عناصر موجود در پروژه مانند سیستم‌های سازه‌ای و معماری هماهنگ کرده و از تداخل‌ها جلوگیری کنند.
  • تبدیل به لوله‌های واقعی: بعد از ایجاد مسیرهای Placeholder، طراحان می‌توانند این مسیرها را به لوله‌های واقعی تبدیل کنند و جزئیات فنی مانند اندازه، نوع لوله و اتصالات را به آنها اضافه کنند.
  • انعطاف‌پذیری بالا در ویرایش: Pipe Placeholder امکان تغییرات سریع و آسان در مسیر لوله‌کشی را فراهم می‌کند، که این امر به‌ویژه در مراحل بررسی و بهینه‌سازی طراحی اهمیت دارد.

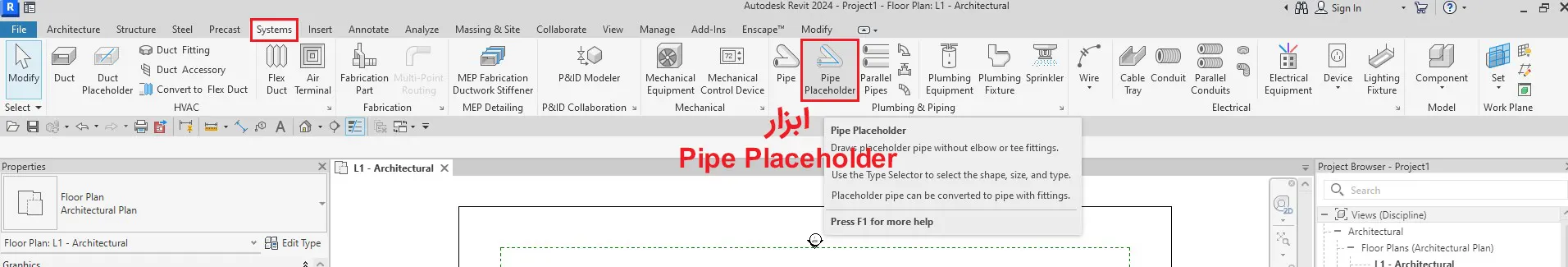

دسترسی به ابزار Pipe Placeholder در رویت و انتخاب Pipe Type

برای استفاده از Pipe Placeholder، کاربر باید از تب Systems در نوار ابزار، گزینه Pipe Placeholder را انتخاب کند.

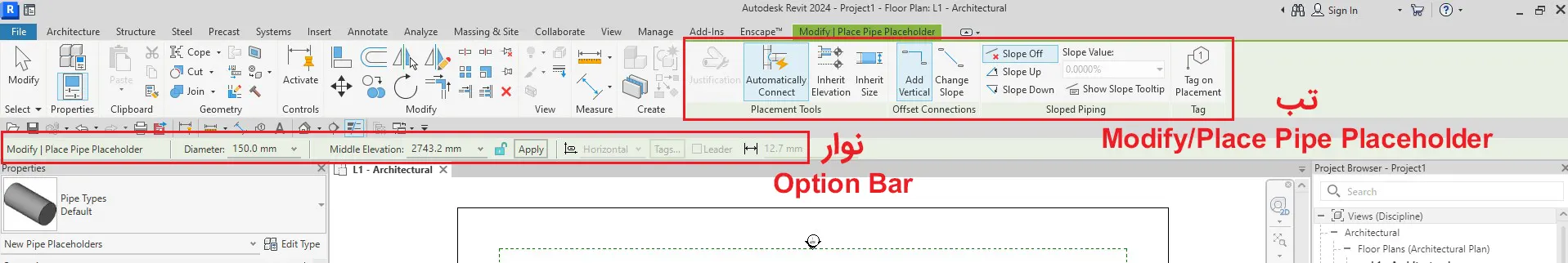

ابزارهای ترسیم Pipe Placeholder در رویت- تب Modify/ Place Pipe Placeholder و نوار Option Bar

پس از تعیین مشخصات ابزار Pipe ، در محیط پلان یا نمای سه‌بعدی شروع به رسم Pipe Placeholder کنید. برای رسم Pipe Placeholder، کافی است نقطه شروع و پایان مسیر را در پلان یا در نمای سه‌بعدی مشخص کنید. با انتخاب ابزار Pipe Placeholder در رویت تب Modify/ Place Pipe Placeholder و نوار Option Bar فعال می‌شود. که می‌توان ابعاد و اندازه و نحوه ترسیم را انتخاب و مدیریت کرد. تمامی تنظیمات این بخش‌ها مشابه آنچه در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت برای ترسیم لوله‌ها گفته‌شده‌است، می‌باشد.

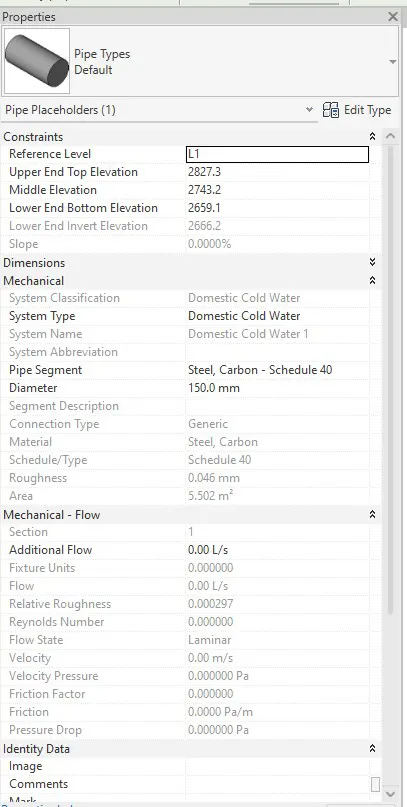

تنظیمات Properties برای Pipe Placeholder در رویت

با استفاده از پنل Properties در ابزار Pipe Placeholder در رویت می‌توانید مشخصات کانال مانند سایز، نوع متریال و میزان فشار (Pressure Class) را تنظیم کنید. برای تعیین اندازه‌های دقیق، می‌توانید از منوی کشویی استفاده کرده یا مقادیر دستی وارد کنید. تمامی تنظیمات این بخش‌ مشابه آنچه در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت برای ترسیم لوله‌ها گفته‌شده‌است، می‌باشد.

تنظیمات Edit Type برای Pipe Placeholder در رویت

تمامی تنظیمات این بخش‌ مشابه آنچه در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت برای ترسیم لوله‌ها گفته‌شده‌است، می‌باشد.

ویرایش و تغییرات در Pipe Placeholder بعد از ترسیم

پس از ترسم ابزار Pipe در رویت، با انتخاب لوله ترسیم شده‌تب‌های Modify/Pipe و Pipe Systems فعال می‌شود که در ادامه به جزئیات آنها می‌پردازیم.

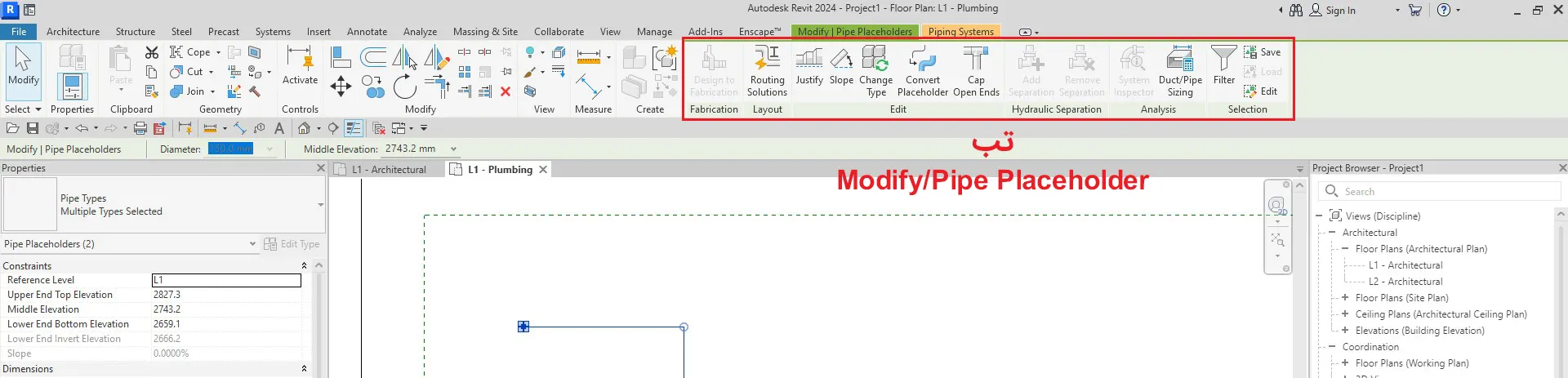

تنظیمات Modify/Pipe Placeholder (تنظیمات ویرایش Pipe Placeholder)

  • Design To Fabrication: این گزینه به طراحان این امکان را می‌دهد تا طرح‌های لوله‎‌ها را به مشخصات مورد نیاز برای ساخت و تولید تبدیل کنند. در مقاله تنظیمات Fabrication Settings در رویت – راهنمای کامل به طور کامل این موضوع مورد بررسی قرار داده‌شده‌است.
  • Routing Solutions: این گزینه به طراحان کمک می‌کند تا بهترین مسیرها برای لوله‌ها را انتخاب کنند.
  • Justify: این گزینه به کاربر این امکان را می‌دهد تا لوله‌ها را در راستای مشخصی تنظیم کند.
  • Change Type: با این گزینه، کاربران می‌توانند نوع لوله‌ها را تغییر دهند.
  • Reapply Type: این گزینه به شما اجازه می‌دهد تا تنظیمات نوع لوله را مجدداً بر روی لوله‌های انتخاب‌شده اعمال کنید.
  • Convert Placeholder: این گزینه به شما این امکان را می‌دهد که لوله موقتی را به یک لوله واقعی تبدیل کنید.
  • Cap Open Ends: با استفاده از این گزینه، می‌توانید انتهای باز لوله‌ها را ببندید.
  • Add Vertical: این گزینه به شما این امکان را می‌دهد تا به لوله‌های افقی یک مسیر عمودی اضافه کنید و اتصال بین لوله‌ها را به صورت عمودی تنظیم کنید.
  • Change Slope: با استفاده از این گزینه، می‌توانید شیب لوله‌ها را تغییر دهید، که برای اطمینان از جریان سیال در لوله‌ها بر اساس شیب مطلوب ضروری است.
  • Add Separation: این ابزار به شما امکان می‌دهد تا جدایی یا فاصله‌ای بین لوله‌ها ایجاد کنید تا از برخورد و تداخل آنها با سایر اجزا جلوگیری شود.
  • Remove Separation: این گزینه برای حذف جدایی یا فاصله‌های اضافی بین لوله‌ها استفاده می‌شود، در صورتی که نیازی به فاصله‌گذاری نداشته باشید.
  • System Inspector: این ابزار به بررسی و تحلیل سیستم‌های لوله‌ها کمک می‌کند. در مقاله بررسی عملکرد سیستم‌های داکت‌ها و لوله‌ها با System Inspector در Revit به جزئیات این ابزار پرداخته‌شده‌است.
  • Duct/Pipe Sizing: این گزینه به شما اجازه می‌دهد اندازه داکت‌ها و لوله‌ها را بر اساس نیازهای سیستم تنظیم کنید. جزئیات این بخش‌ در مقاله راهنمای کامل استفاده از ابزار Duct در Revit ارائه شده‌است.

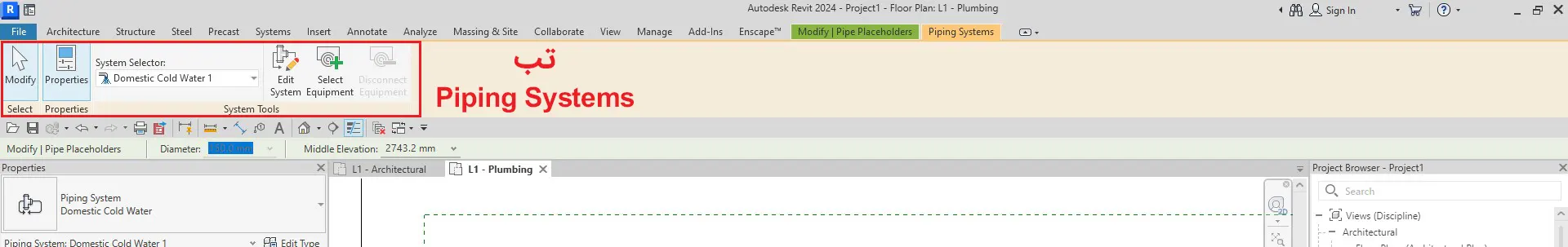

Pipe Systems (تنظیمات ویرایش Pipe Systems)

تنظیمات Duct Systems Editing دقیقا مشابه هر آنچه که در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت ارائه شده‌است، می‌باشد.

Pipe Systems Properties (تنظیمات ویرایش Properties برای Pipe Systems)

تنظیمات Pipe Systems Properties دقیقا مشابه هر آنچه که در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت ارائه شده‌است، می‌باشد.

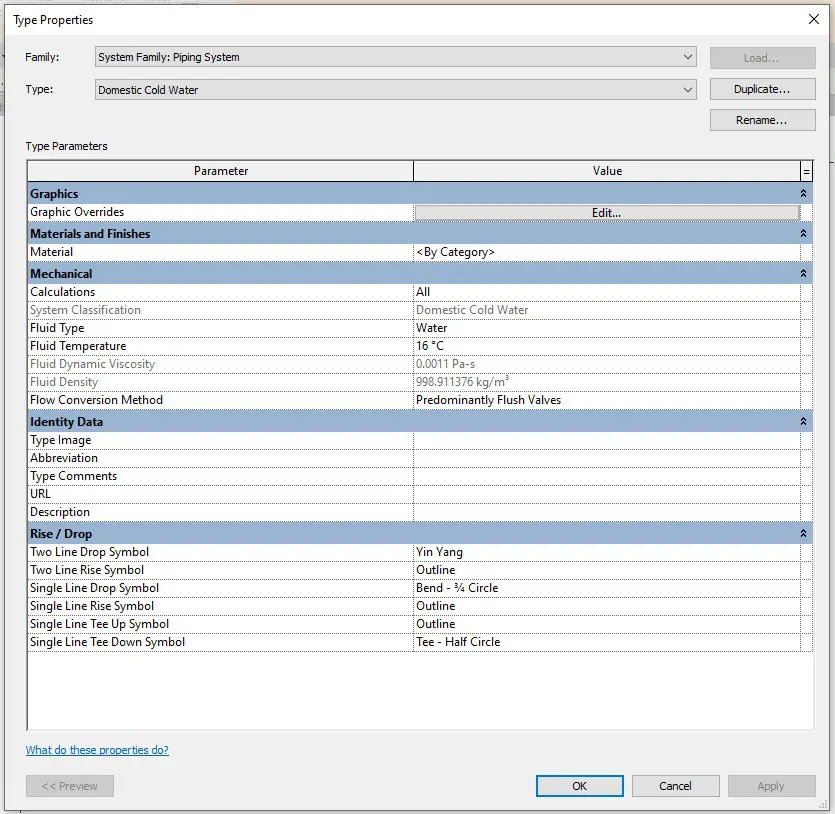

Edit Type – Pipe Systems (Edit Type برای Pipe Systems)

Edit Type – Pipe Systems دقیقا مشابه هر آنچه که در مقاله راهنمای جامع مدل‌سازی لوله‌ها (Pipe) در رویت ارائه شده‌است، می‌باشد.
